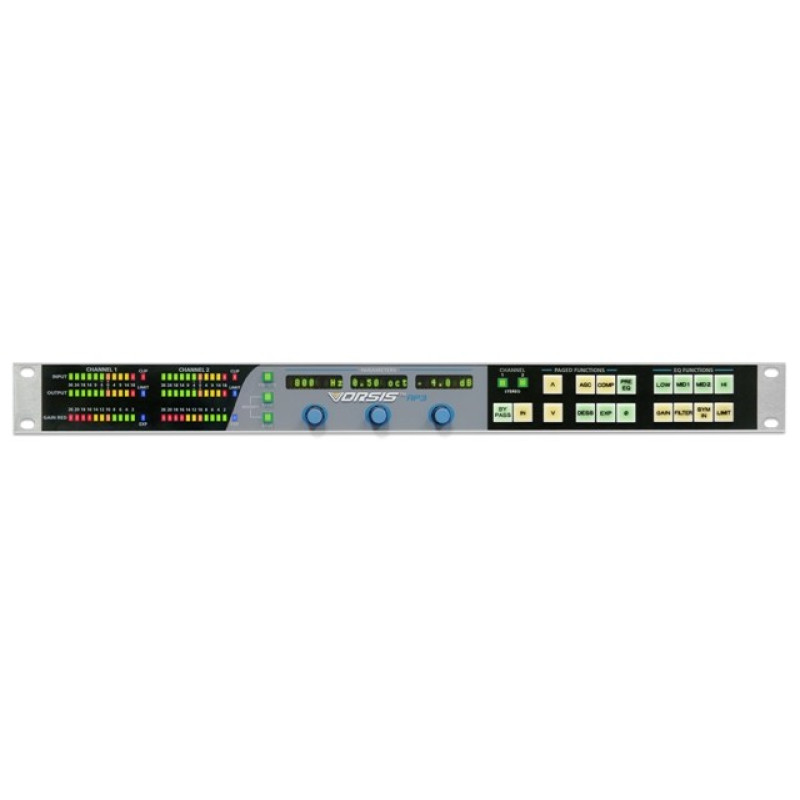

Прибор динамической обработки аудиосигнала VORSIS AP3 Цифровой сигнальный процессор

Устройство, которое звучит именно так, как вам надо; VORSIS имеет все необходимые вам возможности!

Новое устройство AP-3 - это не просто обычный аудиопроцессор.

Независимо от того, настраиваете ли вы HD Radio, улучшаете окончательную стереофоническую фонограмму или просто регулируете и точно подстраиваете сложный источник аудио (микрофонный, линейный или цифровой AES), цифровой аудиопроцессор Vorsis AP-3 является идеальным, четким и эффективным инструментом придания вашему звучанию абсолютно точной формы.

Построенный вокруг многополосного компрессора с дополняющей его схемой АРУ, процессор AP-3 способен заменить целую стойку специализированных процессоров. Он выступает в качестве высококачественного микрофонного процессора экстраординарной точности. Процессор VORSIS предварительно обрабатывает монофонический или стереофонический сигнал (ФВЧ, ФНЧ, узкополосный фильтр, де-эссер, экспандер), затем предоставляет вам возможность использовать 3-полосную АРУ/компрессию и 4-полосный параметрический эквалайзер, после чего подать сигнал на выход через пиковый лимитер с нулевой перегрузкой.

Благодаря снятию показаний спектральной плотности в режиме реального времени и полному измерению, прилагающаяся программа компьютерного графического интерфейса превращает управление процессором AP-3 в удовольствие, обеспечивая возможность полного управления всеми параметрами аудио, предварительными настройками, функциями монитора, настройками системы и защитой, все через одно соединение Ethernet RJ-45, позволяющее управлять одним или несколькими устройствами AP-3.

МНОГОПОЛОСНЫЙ КОМПРЕССОР/АРУ

Сердце процессора Vorsis AP-3, 3-полосный компрессор, проводит сигнал над основанием 3-полосной системы АРУ, которая поддерживает общий баланс всего звучания. Независимо от того, захотите ли вы еще лучше отстроить и так уже чистый сигнал и подготовить его для специального использования, или хотите эмулировать классическое звучание "Wall of Deaf", процессор VORSIS предоставит вам все необходимые инструменты.

Все три полосы имеют независимые регуляторы параметров: THRESHOLD (порог), RATIO (отношение), ATTACK (атака) и RELEASE (восстановление). Регулятор общей настройки GAIN (усиление) и индивидуальные регуляторы TRIM (подстройка) для подстройки усиления в полосе высоких, средних и низких частот позволяют добиться точных настроек уровней, а регулятор DRIVE дает возможность работать со всеми тремя настройками порогов как с группой. Действие компрессии демонстрируется на графике анализатора спектра в режиме реального времени.

Граничные частоты диапазонов можно регулировать и также использовать для цепей 3-полосной АРУ. Система АРУ имеет свои собственные общие настройки ATTACK и RELEASE. Кнопки SAVE (сохранить) и COMPARE (сравнить) позволяют немедленно проверять звучание "до" и "после", а переключатель BYPASS (обойти) можно использовать в любой момент для проверки реального звучания.

ЦЕПЬ СИГНАЛА VORSIS

Компрессию и эквалайзер можно менять местами.

ПАРАМЕТРИЧЕСКИЙ ЭКВАЛАЙЗЕР

Мощный параметрический эквалайзер с четырьмя идентичными независимыми диапазонами. Для каждого диапазона регулируется значение центральной частоты (20 Гц - 20 кГц), ширина полосы (0,2 - 3 октавы) и повышение/понижение уровня (плюс или минус 14 дБ). Всю секцию параметрического эквалайзера можно "поставить" до или после секции многополосного компрессора AP-3. Каждая позиция в цепи сигнала имеет собственные преимущества, в зависимости от приложения и типа обрабатываемого материала программы.

ДЕ-ЭССЕР

Снижает энергию сигнала в пределах указанного диапазона частот, когда она превышает выбранный уровень. Данная функция просто бесценна для снижения появления свиста и шипения вокала из-за слишком близкого расположения микрофона или его неправильного использования. Кроме того, может использоваться как динамический эквалайзер для формирования характеристики при высших уровнях сигнала (например: управление уровнем музыки в области средних и высоких частот для наложения голоса; фоновая музыка будет звучать громко, энергично и естественно, но не будет отрицательно влиять на голос). Имеет регуляторы THRESHOLD (порог), ATTACK (атака), RELEASE (восстановление), FREQUENCY (частота) и BANDWIDTH (ширина полосы частот).

ЭКСПАНДЕР

"Нисходящий" экспандер, который вступает в действие, когда сигнал падает ниже предварительно определенного уровня. Удобен для устранения нежелательного фонового звучания (шумов питания, шумов телефонной линии, шипения записи, фоновых разговоров и т.п.); может быть полезен в цепи сигнала, когда применяется сильная компрессия. Также может эффективно сокращать время реверберации в помещении или "звон" незатухающего инструмента. Можно настраивать параметры THRESHOLD (порог), RATIO (отношение), DEPTH (глубина), OPEN (открывание), HANG (удержание) и CLOSE (закрывание).

ФИЛЬТР

Используется для очистки сигналов перед динамической обработкой. Включает ФВЧ (для удаления низкочастотных шумов, например, фона питания переменного тока, гула дорожного движения, ударов по столу и т.п., а также телекоммуникационных шумов в линии ниже частотного диапазона передачи); режекторный фильтр (гул линии электропитания, свист компьютера/телевизора, незатухающий звон инструмента); ФНЧ (снижение высокочастотных шумов или преднамеренное ограничение полосы частот сигнала).

ВХОД

Можно выбрать микрофонный MIC, аналоговый линейный ANALOG LINE или цифровой DIGITAL AES. Можно регулировать входную чувствительность (GAIN), баланс (BALANCE), менять фазу левого и правого каналов на обратную (PHASE) включать фантомное питание (PHANTOM) и симметричный режим (SYMMETRY) (используется для голосовой составляющей). Симметрирование фазы сдвигает основные гармоники сигнала и гармоники голоса, снижая отношение пикового сигнала к среднему значению сигнала и позволяя повысить субъективную громкость с минимальным ухудшением звучания.

ВЫХОД

Кроме управления уровнем выходного сигнала (GAIN) данный оконечный модуль включает (обходимый) прецизионный пиковый лимитер (LIMITER), предназначенный для поддержания выходного сигнала AP-3 в пределах желаемого уровня, что дает твердую гарантию от перегрузки при максимальном уровне выходного сигнала. Имеются регуляторы THRESHOLD (порог), ATTACK (атака) и RELEASE (восстановление), а также дисплей реального времени для активной настройки параметров.

СИСТЕМА

Устанавливает частоту дискретизации SAMPLE RATE - внутренний генератор 44 кГц, 48 кГц или AUTO (AP-3 следует частоте дискретизации достоверного сигнала AES/EBU), режим MODE (стереофонический, двойное моно, стерео из А, стерео из В), безопасность SECURITY (настройка пароля, блокировка передней панели) и INPUT FOLLOWS PRESET (если не помечена, сохраненные в памяти предварительные настройки можно активировать без отмены настройки текущего источника/входной чувствительности).

Наш графический интерфейс пользователя обеспечивает легкое управление всеми настройками VORSIS - прямо с вашего ноутбука!

СОЕДИНЕНИЕ ETHERNET/INTERNET

Каждое устройство VORSIS поставляется с программным обеспечением для персонального компьютера, которое позволяет управлять одним или несколькими устройствами AP-3 по стандартной локальной сети Ethernet. С помощью протоколов VPN такое дистанционное управление также можно осуществлять из любой точки по соединению Интернет. Программное обеспечение предусматривает прямой графический интерфейс пользователя, который позволяет управлять и выводить на дисплей мощные функции AP-3. Восемь пользовательских экранов позволяют выполнять все манипуляции всеми функциями обработки аудиосигнала, настройками системы, выбором входов/выходов, а также созданием, сохранением и использованием предварительных настроек.

ИНДИКАТОРЫ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ FFT В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ:

Дисплей FFT (быстрое преобразование Фурье) обеспечивает демонстрацию анализа спектра выбранного аудиосигнала в режиме реального времени. На графике также показаны комбинированные кривые, представляющие частотную характеристику применяемой обработки. Дисплей выбирается с помощью кнопок под графиком. Двойной столбцовый индикатор (плавающее отношение пикового сигнала к среднему) демонстрирует уровни сигнала (входного и выходного) и снижение усиления (экспандер и лимитер), которые используются до (слева) и после (справа) многополосного компрессора. Небольшой переключатель пределов измерения переключает индикацию с диапазона 30 на 60 дБ - удобно использовать "поиска" сигнала во время начальной настройки или когда звучание имеет широкий динамический диапазон (как, например, в классической музыке).

ВХОДЫ, ВЫХОДЫ И РАЗЪЕМЫ УПРАВЛЕНИЯ

Задняя панель VORSIS универсальна и удобна для пользователя. Разъемы XLR, D и RJ-45 позволяют легко интегрировать процессор в систему. Микрофонные входы имеют фантомное питание. Двойные аналоговые и цифровые выходы обеспечивают гибкость маршрутизации сигнала. Два порта управления RJ-45 (по одному для каждого канала) позволяют использовать панели управления микрофонами для включения, выключения и микрофонного ключа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VORSIS

Входное усиление

Микрофонный вход

Максимальное: 70 дБ

Минимальное: -10 дБ

Шаг изменения: 1 дБ

Аналоговый линейный вход

Максимальное: 20 дБ

Минимальное: -10 дБ

Шаг изменения: 1 дБ

Цифровой линейный вход

Тип: AES/EBU

Максимальное: +12 дБ

Минимальное: -12 дБ

Шаг изменения: 0,5 дБ

Фильтры

Верхних частот *: 20 Гц - 1 кГц

Нижних частот *: 1 кГц - 20 кГц

Режекторный: 20 Гц - 20 кГц, глубина > 20 дБ

* Butterworth 24 дБ на октаву

4-полосный параметрический эквалайзер

Все диапазоны 20 Гц - 20 кГц / 0,2 - 3 октавы / ± 14 дБ

Де-эссер

Рекурсивного типа (не широкополосный)

Порог: От -10 до -60 dBfs

Атака: 0,1 мсек - 100 мсек

Восстановление: 50 мсек - 500 мсек

Частота: 20 Гц - 20 кГц

Ширина полосы: 0,15 - 4 октавы

Экспандер

("Downward Expander")

Порог: От -60 до 0 dBfs

Открывание: 0,1 мсек - 100 мсек

Гистерезис: 3 дБ

Удержание: 0 - 1 сек

Закрывание: 50 мсек - 3 сек

Отношение: 1:1 - 1:20

Глубина: 0 - 40 дБ

АРУ

Одинаковый набор параметров управляет поведением 3 независимых цепей АРУ для разных частотных полос.

Атака: 50 мсек - 500 мсек

Восстановление: 100 мсек - 3 сек

Компрессор

Компрессор-лимитер с 3-полосным частотным разделением, каждый диапазон с индивидуальными параметрами.

Порог: От -30 до -70 dBfs

Атака: 0,1 мсек - 300 мсек

Восстановление: 33 мсек - 1 сек

Отношение *: 1:1 - 20:1

Граничная частота НЧ кроссовера: 20 Гц - 1 кГц

Граничная частота ВЧ кроссовера: 1 кГц - 20 кГц

* "soft-knee"

Запуск **: 0 - 100%

Подстройка (ВЧ/СЧ/НЧ): ±18 дБ

Усиление: От -20 до +48 дБ

** общий "порог"

Пиковый лимитер

Нулевая перегрузка

Порог: От -50 до -10 dBfs

Атака: 0 - 100 мсек

Восстановление: 10 мсек - 330 мсек

Технические характеристики и функции могут изменяться без дополнительного уведомления.
