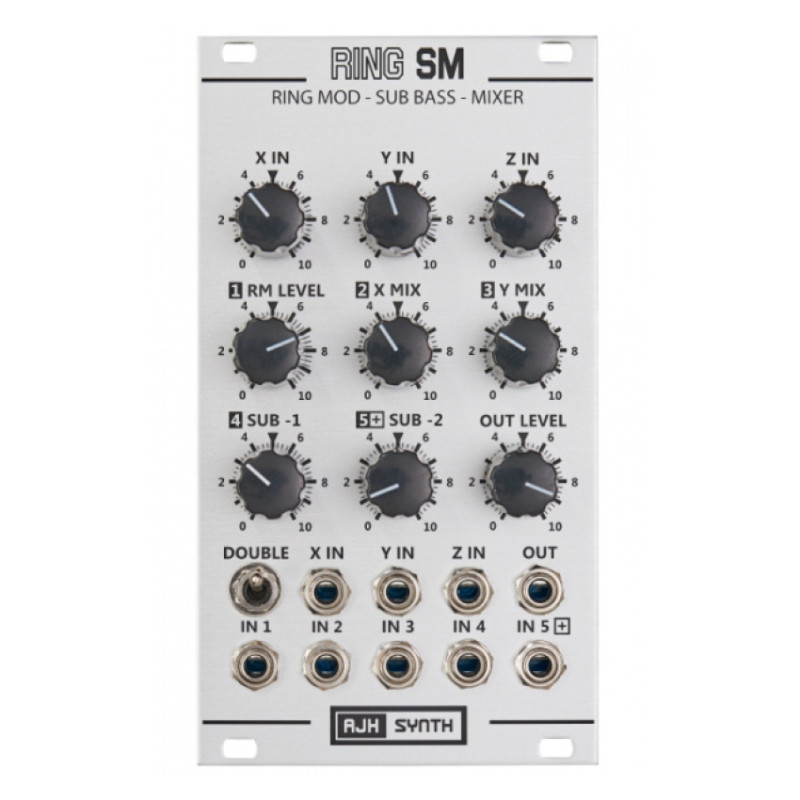

Процессоры эффектов AJH SYNTH MiniMod Ring SM silver

AJH SYNTH MiniMod Ring SM silver - Универсальный дискретный кольцевой модулятор для синтезаторов Eurorack

Ring SM представляет собой совершенно универсальный модуль, который имеет три входных дискретных транзистора кольцевого модулятора, двухфазные синусоидальные генераторы Sub Bass. кроме того, он может использоваться как пятиканальный дискретный транзисторный микшер с функцией clipping.

Модуль RING SM совершенно уникален, поскольку его кольцевая модуляторная схема основана на конструкции с дискретным транзисторным AC-соединением Gilbert Cell начиная с начала 1960-х годов. Характеристики перегрузки и искажения довольно разные и музыкально полезны. В дополнение к обычным входам несущей (X) и модулятора (Y) в других конструкциях кольцевого модулятора имеется третий вход Z. Вход Z фактически представляет собой второй вход модулятора, который имеет другое фазовое отношение с сердечником кольцевого модулятора, и он может создавать более резонансный звук, когда он используется. Все три входа (X, Y и Z) могут использоваться одновременно.

Переключатель «Double» подключает вход X (несущий) к входу Y (модуляторный), так что если к входу X будет применена синусоидальная волна или треугольная волна, то будет удвоение, а выход RM будет на одну октаву выше, чем вход X - для этого не требуется вход Y.

Существуют два независимых генератора Sub Bass:
Sub Bass -1 производит сформированный синусоидальный выход на одну октаву ниже формы сигнала, подаваемой на вход X IN. Sub Bass -2 производит сформированный синусоидальный выход на две октавы ниже формы сигнала, подаваемой на вход X IN. Сигналы subb bass не являются квадратными волнами, но варьируются от трапециевидной волны с закругленными краями на более низких частотах до синусоидальных сигналов на более высоких частотах. Они имеют гораздо более низкое содержание гармоник, чем обычные прямоугольные субволны, они были специально спроектированы, звучат намного лучше в миксе и имеют больше драйва.

Также в комплект входит пяти входной микшер с DC-соединением на основе дискретного транзистора CP3 модульной конструкции, относящейся к началу 1970-х годов.
Входы микшера в гнездах IN1, IN2, IN3, IN4 и IN5. Однако, если в этих гнездах нет патч-ключа, выходы модулятора и генераторов Sub Bass автоматически маршрутизируются через микшер. Подключение патч-кабеля к любому из входов микшера приводит к потере нормализации для этого конкретного входа и позволяет использовать его в качестве обычного микшера.

Поскольку секция микшера соединена по постоянному току, она может использоваться для смешивания управляющих напряжений в дополнение к аудиосигналам или даже может одновременно смешивать как аудиосигналы, так и управляющие напряжения, что позволяет использовать его в качестве модуля асимметричного искажения.

Харктеристики

• Ширина модуля: 14HP
• Глубина модуля: 34mm
• Напряжение: 55mA @ +12V, 50mA @ -12V

Разъемы:

• inputs: 1-5, X, Y, Z
• audio output

Срок гарантийного обслуживания - 1 год.
