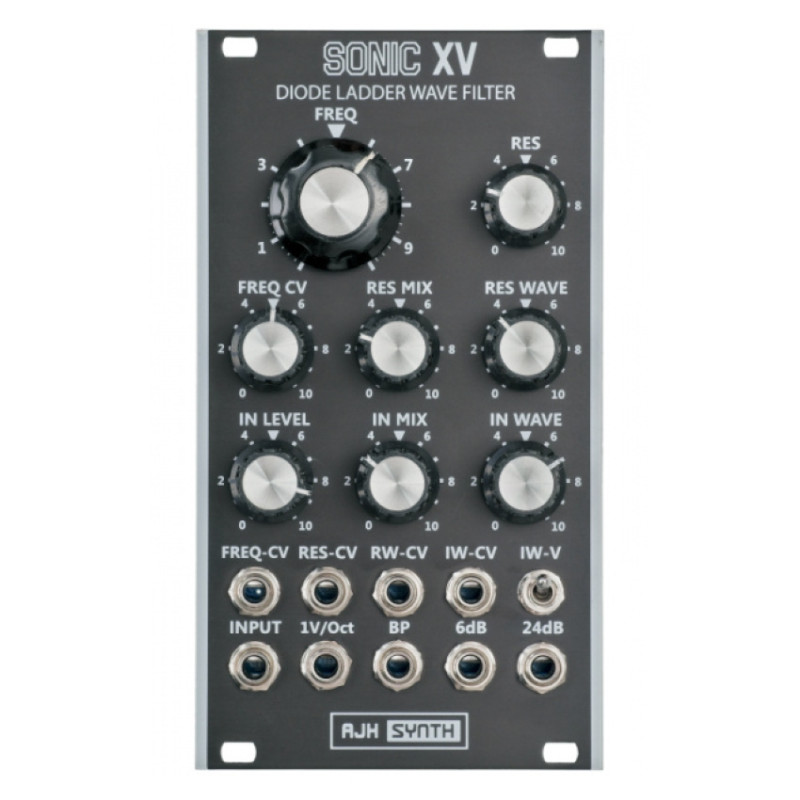

Процессоры эффектов AJH SYNTH MiniMod Sonic XV black

AJH SYNTH MiniMod Sonic XV black - Крутой диодный фильтр (-24 дБ на октаву) с CV резонансом.

Схема фильтра исходит из менее известного винтажного синтезатора Musonic Sonic V, который имеет отличия от транзисторных лестничных фильтров. Модуль дополнительно включает в себя 6 дБ low pass и band pass выходной сигнал, а также управляемые напряжением формирователи волн при вводе звука и в резонансный контур.

Были добавлены два waveshaper-а, которые значительно увеличили звуковую универсальность этого модуля. На входе имеется волновая папка с точкой остановки, с уровнем который можно отрегулировать вручную или напряжением. Трехпозиционный переключатель управления допускает дополнительные вариации волн.
Второй waveshaper связан с резонансным контуром, что добавляет искажения и волны к сигналу резонансного контура, можно регулировать вручную или под полным контролем напряжения. Управление dry/wet позволяет добавлять резонансное колебание волн от 0 до 100%.

При высоких уровнях обратной связи (между позициями 8 и 10) фильтр будет в режиме автоколебания и выдавать синусоидальный сигнал без какого-либо входного аудиосигнала, однако фильтр будет только резонировать на более высоких частотах (2 кГц и выше), если не используется Resonance Waveshaper, в этом случае саморезонансный уровень может быть увеличен примерно до 150 Гц. Когда используется резонансное колебание волн, то форма волны больше не является синусоидальной, точный сигнал зависит от различных параметров управления резонансом.

Характеристики

• Ширина модуля: 14HP
• Глубина модуля: 34mm
• Напряжение: 70mA @ +12V, 50mA @ -12V

Разъемы:

• audio input, band pass output, -6dB low pass output, -24dB lowpass output
• CV inputs: Cutoff, 1V/octave, Resonance, Resonance Waveshaper, Input Waveshaper

Срок гарантийного обслуживания - 1 год.
