APART DIPEX
APART DIPEX

APART DIPEX


Артикул:
66662
Наличие:
уточняйте у менеджера

Модуль приоритета
12345
47029р
Хочу скидку! В кредит/рассрочку от 2475р Сравнить товар

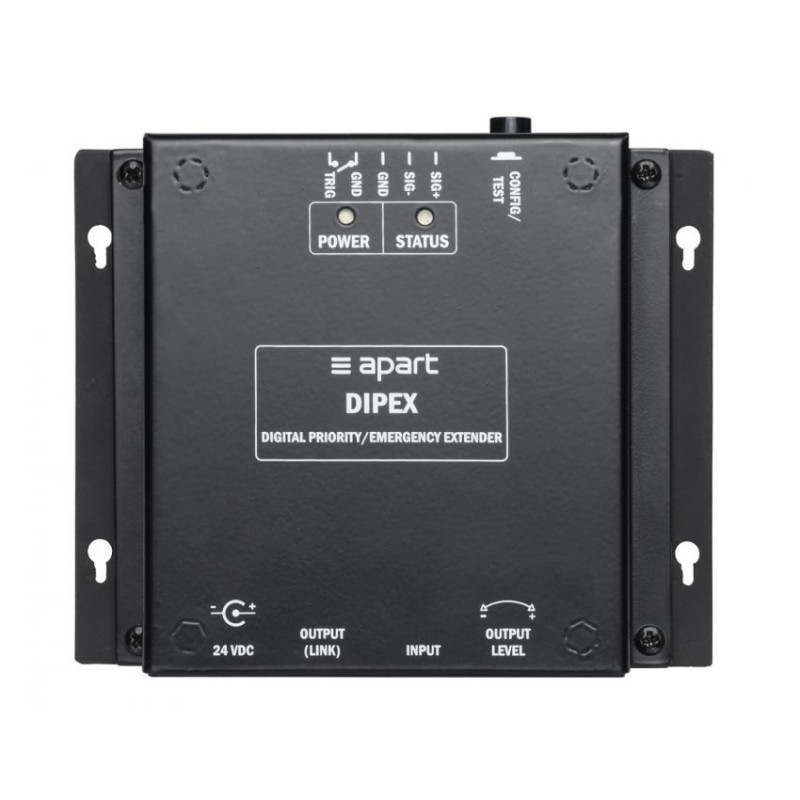

APART DIPEX - Модуль приоритета

DIPEX - это устройство для установки очередности действия микрофонных консолей, проигрывателей текстовых сообщений и др.устройств.

Звуковой вход - линейный симметричный, импеданс - 100 кОм, разъем euroblock.

Сетевые разъемы RG-45:

вход для подключение модуля DIPEX к AudioControl12.8.
выход для подключения нескольких модулей DIPEX и микрофонных консолей DIMIC в одну цепь.
Коммутация входов и выходов проводится кабелем "витая пара" 5 категории.
Максимальная длина кабеля для 1 устройства DIPEX - 400м.

1. Триггерный вход для подключения приоритетного контакта.
2. Заземление приоритетного контакта.
3. Заземление симметричного аналогового сигнала.
4. "-" симметричного аналогового сигнала.
5. "+" симметричного аналогового сигнала.
6. Индикатор питания синего цвета.
7. Индикатор состояния, имеет несколько цветовых режимов:
- Зеленый цвет светодиода: передача сообщения, приоритетный режим работы.
- Оранжевый цвет светодиода: запрос передачи сообщения или сигнал "Гонг" (уровень приоритета 1...7).
- Красный цвет светодиода: передача сообщения невозможна, т.к линия занята устройством с более высоким приоритетом.
- Индикатор мигает: нет связи с AudioControl12.8, или DIPEX не получил адрес.

В настройках по умолчанию устанавливается наиболее высокий 0-приоритет для сигналов тревоги охранно-пожарной сигнализации или передачи голосового сообщения. Когда уровень приоритета - 0, сигнал "Гонг" с AudioControl12.8 звучать не будет. Для того, чтобы звучал "Гонг" необходимо установить на DIPEX меньший приоритет - 1...7.

8. Кнопка "Конфигурация/Тест":
- При подключении DIPEX к AUDIOCONTROL12,8 кабелем CAT5, индикатор состояния будет мигать красным и оранжевым цветами, а индикатор питания загорится синим - питание устройства подключено. Через 10 секунд индикатор состояния начнет мигать оранжевым/зеленым.
- Нажимается кнопка "Конфигурация/Тест", DIPEX получит адрес от AUDIOCONTROL12,8 и индикатор состояния погаснет, указывая, что устройство настроено.
- При нажатии кнопки "Конфигурация/Тест" повторно, индикатор состояния загорится зеленым, сигнализируя о прохождении сигнала (приоритет 0).
- Если приоритет DIPEX настроен в пределах 1...7, а на AUDIOCONTROL12,8 в настройках установлен сигнал "Гонг", то при получении внешнего тревожного сигнала сначала прозвучит "Гонг" (индикатор состояния на DIPEX горит оранжевым), а затем осуществляется прохождение сигнала с более низким приоритетом (индикатор состояния - зеленый).

9. Подключение питания 24 В. AudioControl12.8 может обеспечить питание максимум 8 модулям DIPEX.
10. Выход (разъем RG 45).
11. Вход (разъем RG 45).
12. Регулировка выходного уровня.

Если в системе используется несколько модулей DIPEX, с помощью графического интерфейса GII12.8,
во избежание конфликта приоритетов, необходимо настроить приоритет каждого устройства.

N.B. Не подключайте DIPEX к персональным компьютерам, ноутбукам, роутерам, маршрутизаторам и другим устройствам с разъемом RG45 - это может вывести вышеперечисленное оборудование из строя!

Характеристики

головное устройство AUDIOCONTROL12.8
входной импеданс 100 кОм
чувствительность 100 мВ - 1 В
макс. длина кабеля 400 м
питание 24В, 75мА
габаритные размеры 128 * 35* 105 мм
Вес 0.35 кг
