AUDAC TR106

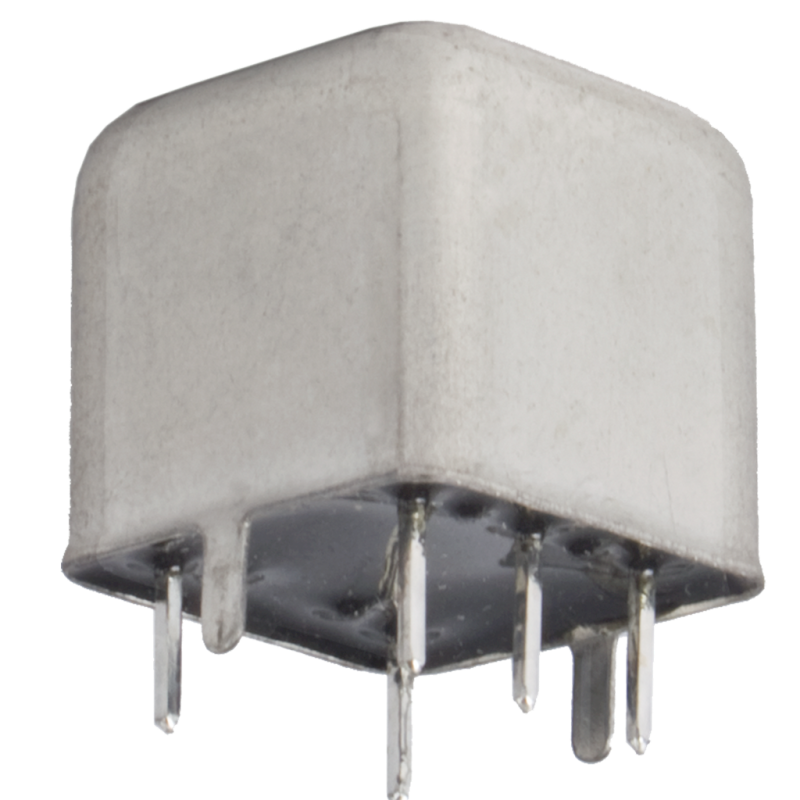

AUDAC TR106 - представляет собой экранированный трансформатор, предназначенный для гальванической развязки линейного аудиосигнала и рассчитанный для монтажа на печатную плату.

• экранированный аудио трансформатор;
• для гальванической развязки линейного аудиосигнала;
• предназначен для монтажа на печатную плату;
• блокирует проникновение паразитных низкочастотных шумов 50 Гц;
• коэффициент трансформации 1 : 1;
• сопротивление первичной (входной) обмотки 600 Ом;
• сопротивление вторичной (выходной) обмотки 600 Ом;
• пропускная способность 0.5 Гц - 100 кГц;
• материал обмотки медь.

Примечание! Данная серия трансформаторов включает в себя следующий модельный ряд:

• TR106 - экранированный; пропускная способность 0.5 Гц - 100 кГц, предназначен для работы в нормальных условиях;
• TR266 - суперэкранированный; пропускная способность 0.8 Гц - 100 кГц, предназначен для работы в условиях сильных электромагнитных помех.

Технические характеристики AUDAC TR106:

• Тип изделия: трансформатор линейного аудиосигнала
• Назначение: для гальванической развязки
• Особенность: экранированный
• Тип монтажа: на печатную плату
• Коэффициент трансформации: 1 : 1
• Пропускная способность: 0.5 Гц - 100 кГц
• Коэффициент нелинейных искажений (при 20 Гц): 0.05 %
• Коэффициент нелинейных искажений (при 1 кГц): 0.001%
• Типовое искажение (при 1 кГц): 0.001%
• Частота отсечки в верхней границе диапазона (± 3 дБ): 108 кГц
• Частота отсечки в нижней границе диапазона (± 3 дБ): 0.4 Гц
• Параметры первичной (входной) обмотки:
• - сопротивление: 600 Ом
• - максимальный уровень при 1% коэффициента нелинейных искажений (1 кГц) - 20 кГц: +2 дБн (0.975 В)
• - максимальный уровень при 1% коэффициента нелинейных искажений (1 кГц) - 50 кГц: +10 дБн (2.494 В)
• Параметры вторичной (выходной) обмотки:
• - сопротивление: 600 Ом
• - частотный отклик (± 3 дБ) - 20 кГц: -0.10 дБ (эталон 1 кГц)
• Обмотка: медь
• Габаритные размеры: 17 х 17.2 х 16.5 мм
