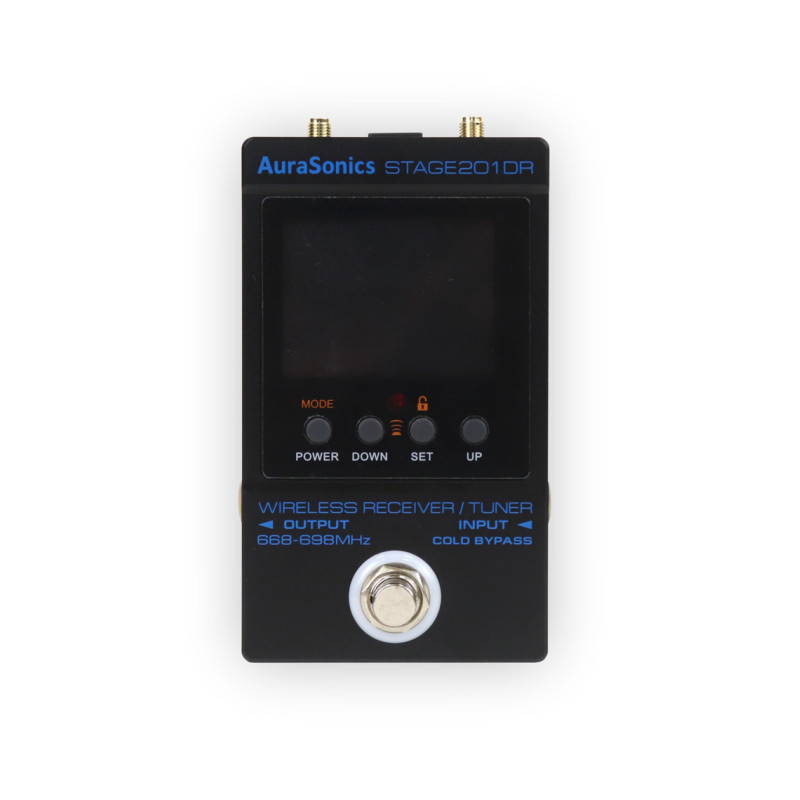

Приемник для радиосистемы AuraSonics STAGE 201DR GUITAR

Модель AuraSonics STAGE 201DR GUITAR является единственной в мире приёмником радиосистемы в виде гитарной педали, работающем в UHF-диапазоне.

Это отличает его от аналогичных решений других производителей, которые работают в диапазоне 2,4 ГГц, перегруженном Wi-Fi сетями и чувствительном к помехам от сценических LED-видеостен.

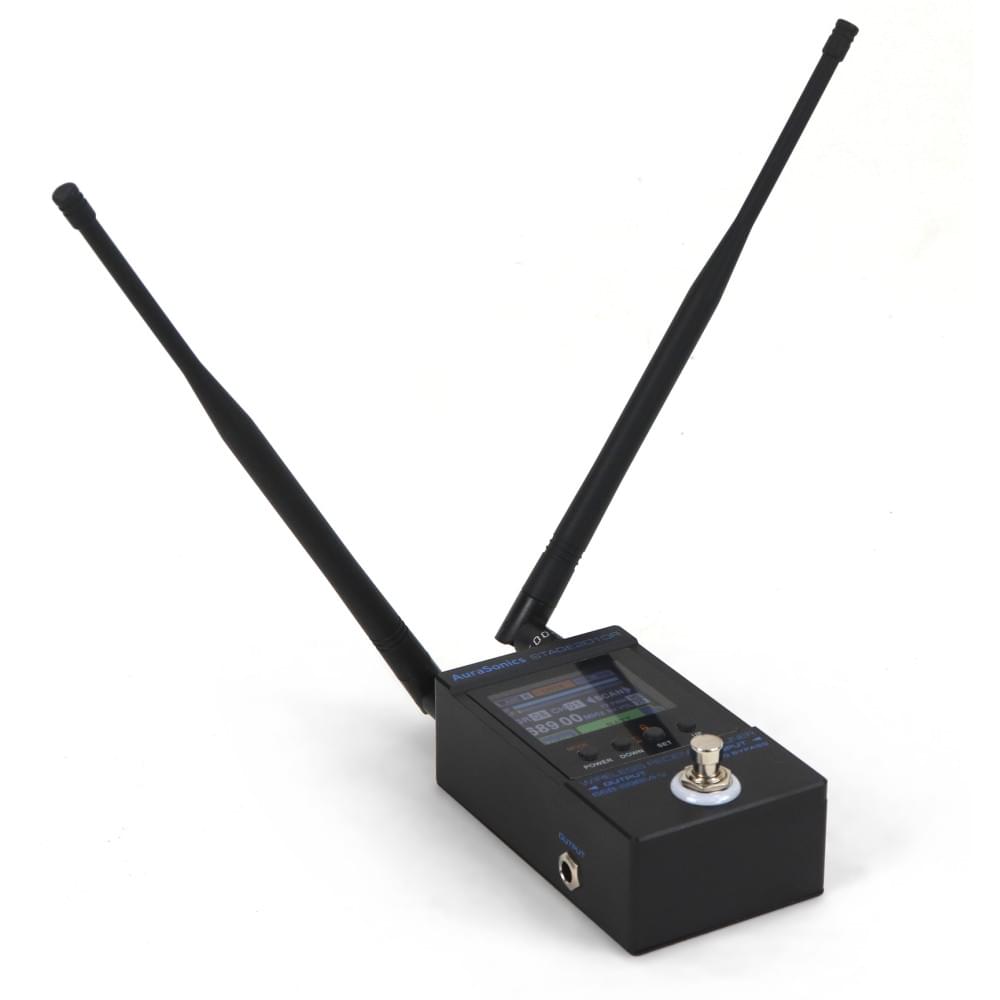

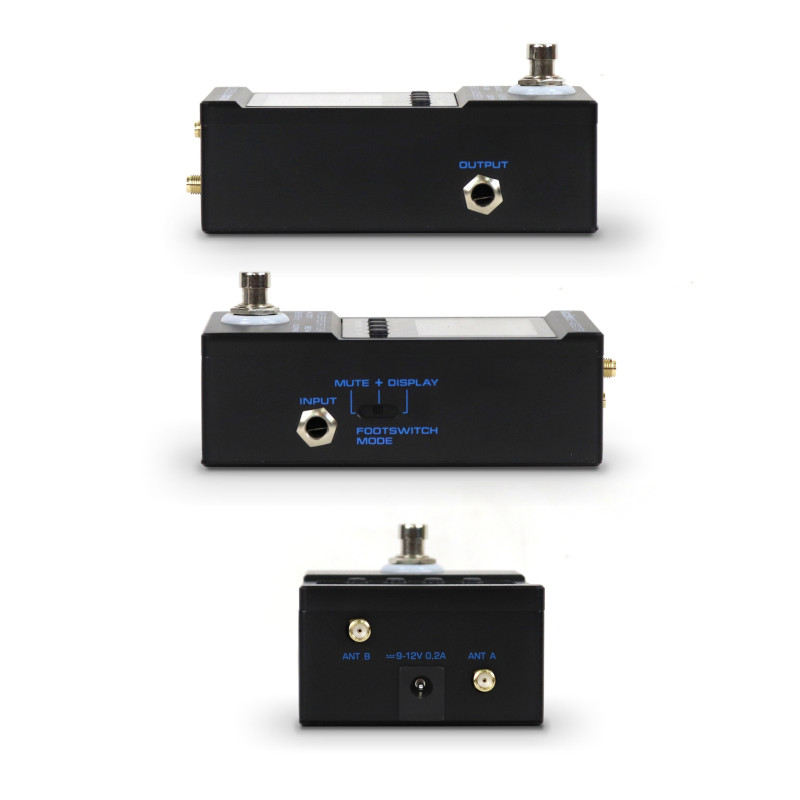

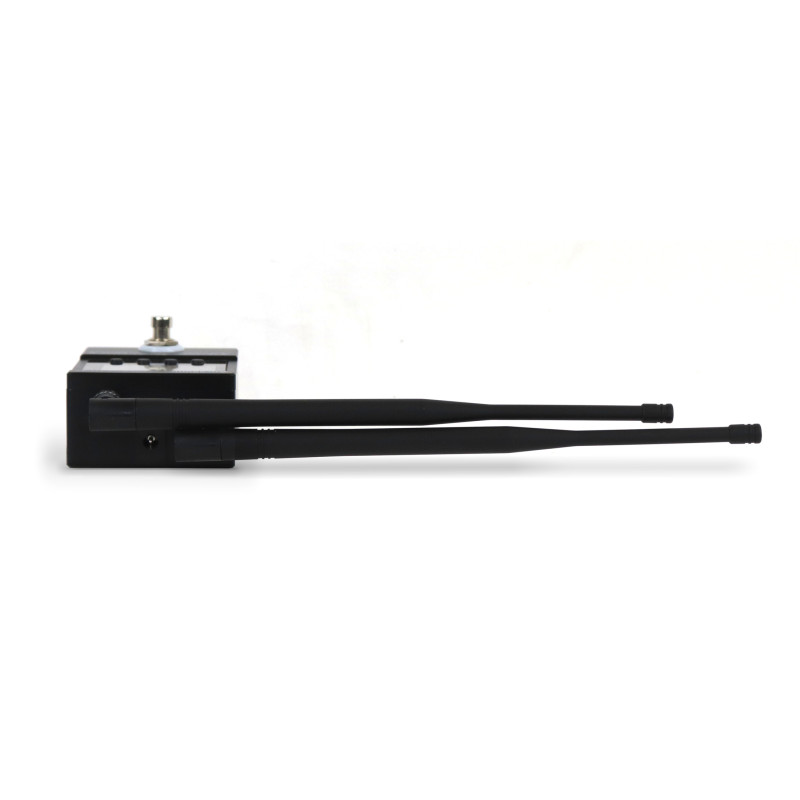

Основное назначение модели – беспроводное подключение гитары к педалборду. Компактный приёмник устанавливается непосредственно в педалборд, что позволяет гитаристу свободно перемещаться по сцене во время шоу. Кроме этого, передатчик оснащён встроенным хроматическим тюнером. Благодаря этому отпадает необходимость в гитарном тюнере, как отдельном устройстве, что не приводит к увеличению количества педалей и весу оборудования. Приёмник использует антенны длиной 20 см, настроенные на работу в UHF диапазоне. Коннекторы на задней панели расположены таким образом, что обе антенны складываются и помещаются в педалборде без необходимости их отсоединения. Ножная кнопка-переключатель может выполнять функции выключения выходного звука и переключения экранов приёмник/гитарный тюнер. Переключение может происходить для двух функций синхронно или только для одной из них, в зависимости от предпочтений исполнителя. Это определяется положением отдельного переключателя на боковой панели. Для репетиций без радиопередатчика с правой стороны педали имеется вход для обычного подключения гитары с помощью кабеля. Если в него вставлен разъём, выход приёмника автоматически отключается, при этом тюнер будет продолжать работать.

Как и вся серия STAGE 200, данная модель является современной цифровой системой, которая использует помехозащищённую pi/4-DQPSK модуляцию и передаёт звуковой сигнал от 30 Гц до 20 кГц с динамическим диапазоном 96 дБ. Дальность действия радиосистем до 80 метров в прямой видимости в режиме высокой выходной мощности передатчика. Этого с запасом хватает для работы на сцене.

Одноканальный цифровой приёмник AuraSonics STAGE 201DR GUITAR работает в диапазоне частот 668-698МГц. Для защиты от потери сигнала в следствие переотражений радиоволн и интерференции применяется разнесённый приём на 2 антенны. Активная в данный момент антенна отображается на дисплее. Частоты объединены в 10 групп с 30 предустановленными настройками в каждой, шаг частот составляет 100 кГц. Приёмник отображает состояние заряда батареи передатчика и выключения передатчика Mute. Два линейных графических индикатора показываются уровень радиочастотного и звукового сигнала. Все настройки передаются в передатчик по инфракрасному порту и включают информацию о частоте канала, номере канала и группы, а также уровень мощности передатчика, низкиой или высокой. Модель имеет цифровой регулятор выходного уровня звукового сигнала на выходе приёмника. Для подключения используются стандартные коннекторы для гитарных педалей небалансные Jack 6,3 мм. Приёмник может питаться от блоков питания любых педалбородов, так как использует стандартное выпрямлённое напряжение питания 9-12 вольт и потребляет ток не более 200 мА. Полярность на коннекторе питания может быть любой.

Встроенный хроматический тюнер работает в монофоническом режиме и определяет ноты в диапазоне от Ля субконтроктавы (0A) до Ля 4 октавы (7A). Диапазон звуковых частот составляет 27,5 – 3520 Гц. Точность измерения соответствует 5 центам и отображается в виде графической шкалы и цифрового значения. Кроме этого, на дисплей выводятся указатели повышения или понижения в ближайшую чистую ноту. По умолчанию тюнер работает со строем Ля частотой 440 Гц. При необходимости строй можно повысить или понизить с шагом 1 Гц в диапазоне от 430 до 450 Гц.

Характеристики

• Формфактор приёмника: гитарная педаль
• Радиочастотный диапазон: 668-698 МГц
• Тип модуляции: цифровая 4DQPSK
• Тип приёма: диверситивный на 2 антенны
• Передача звукового сигнала: 48кГц/24бит
• Подавление зеркального канала: >80 дБ
• Чувствительность: -95 дБ
• Мощность передатчика: 5/10 мВт
• Стабилизация частоты: кварцевая, цифровой тюнер с ФАПЧ
• Динамический диапазон: >96 дБ
• Коэффициент гармонических искажений: <0,3%
• Выходной звуковой сигнал: 400 мВ
• Частотный диапазон: 30 Гц - 20 кГц +/-2 дБ
• Количество частот: 300 частот
• Частотные группы: 10 групп по 30 предустановленных каналов
• Регулировка выходного сигнала: цифровая
• Дополнительные функции: хроматический монофонический тюнер
• Диапазон нот тюнера: Ля субконтроктавы (0A) - Ля 4 октавы (7A)
• Диапазон частот тюнера: 27,5 – 3520 Гц
• Точность тюнера: 5 центов (шкала и цифровое значение)
• Индикация тюнера: комбинированная (линейная шкала, указатели понизить/ повысить, цветовая кодировка, буквенно-цифровое обозначение)
• Питание: выпрямленный ток 9-12В, 200 мА, любой полярности
• Размер приёмника без установленных антенн: 126 x 74 x 56 мм
• Размер по классификации педалей: Standard или Compact 4,8"x 2,8"
• Вес приёмника без установленных антенн: 333 г
