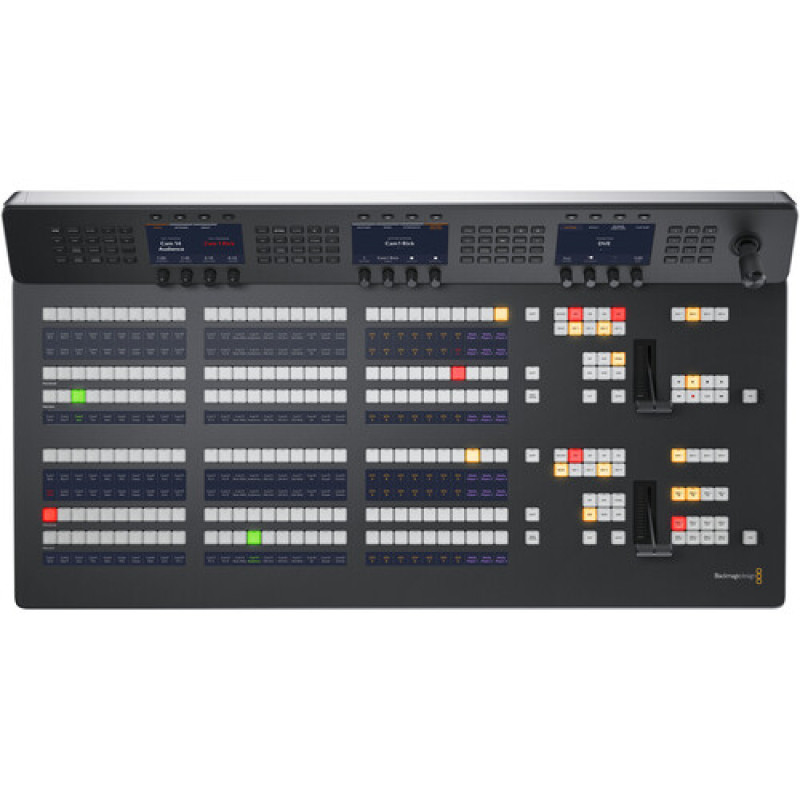

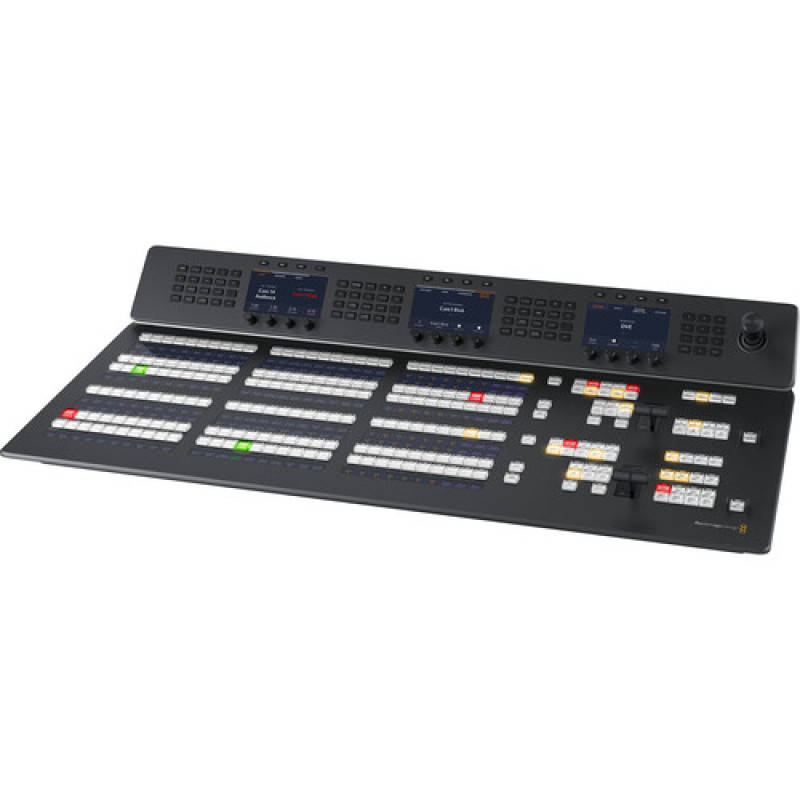

ATEM 2 M/E Advanced Panel 30 представляет собой сложный интерфейс управления для отдельно доступного коммутатора ATEM Constellation Switcher от Blackmagic Design.
Используйте многочисленные кнопки, регуляторы, две полосы фейдера и 3-осевой джойстик для настройки работы программы / предварительного просмотра вашей панели.
Приложения
Разработанная для сложных прямых трансляций, ATEM 2 M /E Advanced Panel 30 позволяет настраивать, отслеживать и переключать события прямой трансляции с помощью таких функций, как переключение камеры, выполнение переходов, затуханий, эффектов двойного действия и 12 индикаторов в эфире. ATEM 2 M/E Advanced Panel 30 подключается к вашему коммутатору через 10/100/1000 BaseT Ethernet и имеет четыре выхода Ethernet loop для подключения к другой панели или компьютеру для управления мультимедиа.
Совместимость
Обеспечивает профессиональное управление переключением для линейки коммутаторов ATEM Constellation HD
Интерфейс
Четыре порта Ethernet 10/100/1000 BASE-T с петлевым выходом для подключения к дополнительным панелям управления или компьютерам
USB Type-C для обновления встроенного ПО
Перекрестные точки
Трехцветные светодиодные кнопки с перекрестными точками; 30 прямых перекрестных точек и 60 смещенных перекрестных точек
Строки эффекта смешивания
Два ряда M/E, 30 кнопок ввода в строке
Жидкокристаллические дисплеи меню
Три ЖК-дисплея системного управления для каждой строки с пользовательской маркировкой для всех строк и кнопками ввода
Управления
Один 3-осевой джойстик, одна цифровая клавиатура и две панели фейдеров
Индикаторы в эфире
12 индикаторов позволяют вам легко видеть, какие каналы находятся в эфире
Селекторы DSK
Четыре предпросмотра переходов с опциями автоматического, вырезания и привязки/предварительного просмотра
Характеристики: Compatibility | Blackmagic Design ATEM Constellation HD Switchers |
Operating Systems | MacOS 11.1 Big Sur MacOS 12.0 Monterey or Later Windows 10 and 11 |
Software | ATEM |
Display
Panel Type | LCD |
Size | Not Specified by Manufacturer |
Touchscreen | No |
Labeling | 6 x Rows, 24-Character LCD |
Transition Preview | 2 |
Crossover Point | Direct: 30 Shifted: 60 |
Indicators | 12 x On Air |
Menu Display | 3 x LCD |
Buttons | Tricolor LED |
DSK | Transition Selectors: 4 x Auto, Cut, Tie/Preview |
Buttons & Controls | 3 x 20 Menu Control 2 x 30 Dedicated Macro 8 x Transport Control |
Buses | 2 x Source Select 2 x Destination |
Faders | 2 x Bars |
Numeric Keypad | 1 |
Joystick | 1 x 3-Axis |
M/E | 2 x Rows |
Inputs / Outputs
USB I/O | 1 x USB-C Female Input/Output |
Ethernet | 10/100/1000 BASE-T: 4 x RJ45 |
Power
Power Source | AC Input |
AC Input Power | 100 to 240 VAC, 50 / 60 Hz |
Power Consumption | 120 W |
Redundant Power | Yes |
Operating Temperature | 32 to 104°F / 0 to 40°C |
Operating Humidity | 95% |
Storage Temperature | -4 to 140°F / -20 to 60°C |
Physical
Dimensions | 36.3 x 19 x 5.9" / 92.2 x 48.3 x 15 cm |
Weight | 33 lb / 15 kg |
