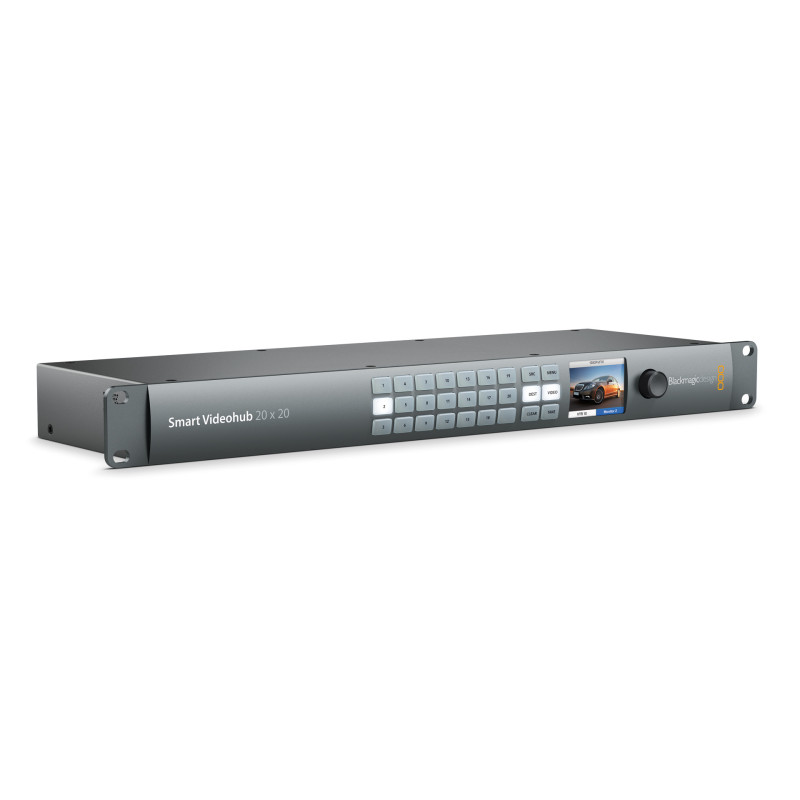

Blackmagic Smart Videohub 20x20
— первый в мире Ultra HD-коммутатор с функциями мониторинга и управления маршрутизацией. Благодаря поддержке современной технологии 6G-SDI Smart Videohub позволяет одновременно работать со стандартами SD, HD и Ultra HD в любом сочетании. С помощью новой функции визуальной маршрутизации можно выбирать направления коммутации, выводя списки подключенных устройств на встроенный ЖК-дисплей при помощи вращающейся ручки. Теперь для коммутации видеосигналов достаточно видеть их изображение!
Идеальное решение для прямого эфира
Высокое качество и простота в использовании
Smart Videohub идеально подходит для вещания, постпроизводства и прямого эфира. Благодаря сверхкомпактному размеру его можно использовать как в больших вещательных системах, так и в составе портативного оборудования для работы в прямом эфире. К Smart Videohub легко напрямую подключить камеры, видеомикшеры, рекордеры и мониторы, поэтому теперь можно обойтись без сложной схемы соединений.
Компактный дизайн
Инновационная система управления и мониторинга в сочетании с компактным дизайном
Smart Videohub имеет стильный корпус из полированного алюминия и оснащен инновационной системой управления и видеомониторинга. Благодаря встроенному ЖК-дисплею можно одновременно отображать живое видео, источники и приемники сигнала, а также телевизионные форматы. Выбор направлений маршрутизации осуществляется вращением ручки или нажатием предварительно запрограммированных кнопок. Линейка коммутаторов представлена двумя моделями: Smart Videohub 12 x 12 и Smart Videohub 20 x 20. Каждая из них оснащена функциональными панелями управления и встроенными источниками питания. Поддерживается возможность управления по локальной сети, есть разъемы 6G-SDI, при этом коммутатор занимает всего одно место в стойке. Настройка параметров IP-параметров производится с передней панели без подключения к компьютеру.
Визуальная маршрутизация
Визуальный контроль коммутации
Smart Videohub позволяет выполнять быстрый просмотр видеосигналов. При помощи вращающейся ручки управления можно легко пролистывать источники и приемники сигнала, просматривая виде с предварительно запрограммированными ярлыками. Вывод видео осуществляется в алфавитном порядке, что позволяет быстро находить нужные коммутационные элементы. Все это обеспечивает наиболее быструю маршрутизацию, так как пролистывать список устройств, подключенных к коммутатору, невероятно просто. Для этого достаточно видеть их изображение на встроенном ЖК-дисплее! Благодаря поддержке Юникода при программировании ярлыков можно задавать практически любые языки, такие как китайский, японский, корейский, русский, немецкий, французский, испанский и другие. Если ярлыки запрограммированы на японском языке, то они будут отображаться на японском как на передней панели коммутатора, так и на программной панели управления при использовании компьютера.
Встроенный видеомониторинг
Встроенная функция просмотра видео, форматов и ярлыков
Теперь можно вести просмотр всего живого видео, передаваемого через коммутатор Videohub. Встроенный ЖК-дисплей позволяет отслеживать видеосигнал практически в любом телевизионном формате. Таким образом, отпадает необходимость в дополнительном внешнем экране. Благодаря отображению источников и приемников сигнала можно контролировать выполняемую маршрутизацию. Встроенный экран незаменим в условиях ограниченного пространства, когда коммутатор используется в передвижных телевизионных станциях и переносных стойках.
Поддержка современной технологии 6G-SDI
Высококачественное цифровое видео в форматах SD, HD и Ultra HD
Коммутатор Smart Videohub оснащен разъемами 6G-SDI, которые позволяют работать с разрешением Ultra HD при помощи всего одного SDI-кабеля. Вместе с тем реализована полная совместимость с SD и HD-SDI-оборудованием. Коммутатор обеспечивает идеальное качество передачи данных по интерфейсу SDI, давая возможность работать в любом телевизионном формате, а также с частотой выборки 4:2:2 и 4:4:4. Даже если сегодня сверхвысокое разрешение не используется, можно работать в стандартах SD или HD, а при необходимости перейти на Ultra HD.
Качество Ultra HD и совместимость с HD-оборудованием
Телевизионный видеостандарт будущего
Коммутаторы Smart Videohub обеспечивают передачу изображения с безупречным качеством. Разрешение Ultra HD в четыре раза больше по сравнению с форматом 1080 HD и составляет 3840 x 2160 пикселей. Новый коммутатор Smart Videohub с легкостью справляется с огромным объемом видеоданных, как в стандарте Ultra HD, так и SD/HD. Ultra HD — это вещательный стандарт будущего, и количество видеоматериала с разрешением 4К постоянно растет. Наличие разъемов 6G-SDI обеспечивает полную совместимость коммутатора Smart Videohub с оборудованием стандартов SD-SDI, HD-SDI и Ultra HD.
Технические характеристики:
Разъемы
- Видеовходы SDI 20
- Видеовыходы SDI 20
- Скорость передачи через SDI 270 МБит/с; 1,5/3/6 Гбит/с
- Повторная с инхронизация на входе Нет
- Регенерация SDI-сигнала
- На всех выходах SDI
- Синхровход Tri-Sync или Blackburst
- Подключение панели управления Ethernet
- Порт последовательного соединения RJ-7 RS-422
- Скорость передачи данных Автоматическое определение стандартов SD, HD и 6G-SDI. Одновременная маршрутизация видео в форматах 4K, HD, SD и DVB‑ASI.
- Обновление Через USB
- Управление коммутатором 21 кнопка для локального управления. Шесть кнопок и ручка прокрутки для управления с помощью ЖК-дисплея либо через порт RJ45 по протоколу Ethernet.
- Настройка коммутатора Через ЖК-дисплей или порт RJ45 Ethernet; через порт USB 2.0 для установки IP-адреса
- Управление коммутатором через порт RS-422 Один вход для переключения направлений коммутации
- Стандарты и форматы
- Форматы SD
- 525i/59,94 NTSC; 625i/50 PAL
- Форматы HD 720p/50/59,94/60
- 1080p/23,98/24/25/29,97/30/50/59,94/60
- 1080PsF/23,98/24/25/29,97/30
- 1080i/50/59,94/60
- Форматы 2К 2K DCI 23,98p/24p/25p, 2K DCI 23,98PsF/24PsF/25PsF
- Форматы Ultra HD 2160p/23,98/24/25/29,97/30
- Форматы 4К 4K DCI 23,98p/24p/25p
- Интерфейс SDI В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, ITU-R BT.656 и ITU-R BT.601
- Частота выборки SDI-изображения
- 4:2:2 и 4:4:4
- Дискретизация SDI-звука Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
- Цветовое разрешение SDI 4:2:2 и 4:4:4, 10 бит
- Цветовое пространство SDI YUV или RGB
- Автоматическое переключение SDI Поддержка разных стандартов на каждом входе с автоматическим переключением между SD-SDI, HD‑SDI, 6G-SDI и DVB-ASI
- Поддержка метаданных SDI Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M
Управление
- Встроенная панель управления 20 кнопок для локального управления. Шесть кнопок и ручка прокрутки для работы с меню. Цветной дисплей размером 2,2 дюйма.
- Панель внешнего управления В комплект поставки входит программная панель управления коммутатором на платформах Mac OS X и Windows. Совместимость с аппаратными панелями Blackmagic Smart Control и Master Control. Поддержка Blackmagic Videohub SDK и Ehternet Videohub Control Protocol.
- Дисплей Встроенный ЖК-дисплей для просмотра видео и настроек меню
- Операционные системы macOS 10.12 Sierra, macOS High Sierra 10.13 или более поздняя версия
- Windows 8.1 или Windows 10
Программное обеспечение
- Программное управление В комплект поставки входит бесплатное ПО для управления коммутатором на платформах Windows™ и Mac OS X™
- Обновление внутреннего ПО Через приложение для обновления ПО
Питание
- Блок питания Один встроенный блок питания переменного тока 90-240 В . Требуется кабель IEC.
- Защита от сбоев питания Все настройки коммутатора сохраняются в памяти и немедленно восстанавливаются при возобновлении питания
- Потребляемая мощность 34 Вт
- Физические размеры 482х44х160 мм
- Вес 2 кг
- Физическая установка 1 место в стойке, глубина менее 153 мм
- Условия эксплуатации
- Рабочая температура: от 0° до 40° C
- Температура хранения: от -20° до 45° C
- Относительная влажность: от 0% до 90% (без конденсации)
Срок гарантийного обслуживания - 1 год.
