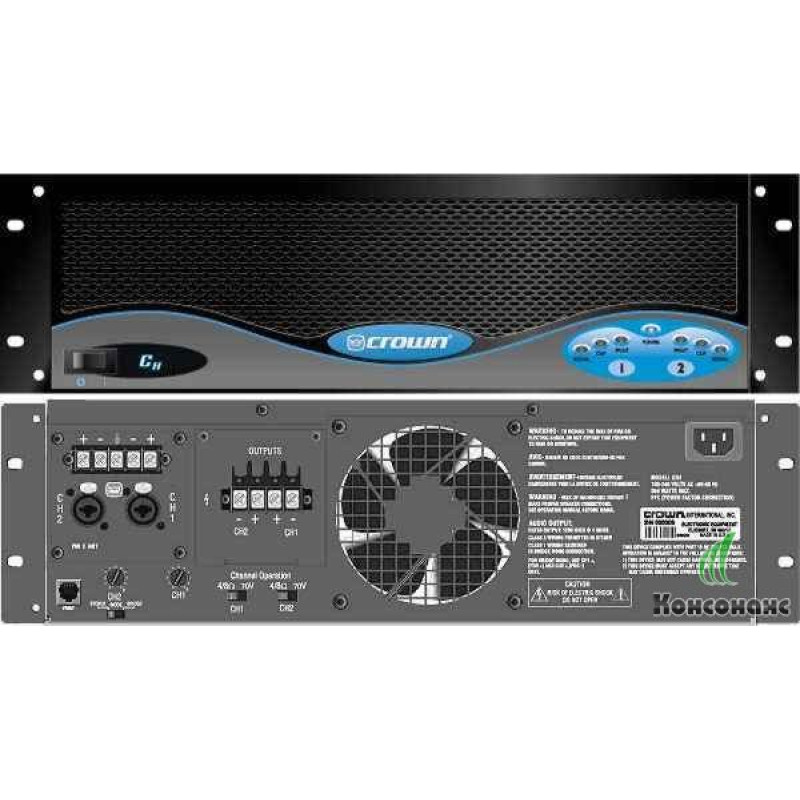

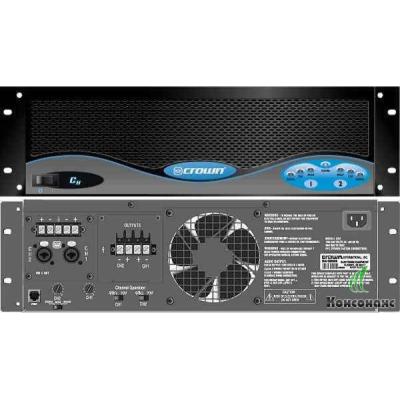

Crown CH2:
усилитель. стерео: 975 Вт/2 Ом 660 Вт/4 Ом 400 Вт/8 Ом 600 Вт/70 В/ 100 В
Моно, Мост 1950 Вт/ 4 Ом 1320 Вт/8 Ом 1200 Вт/140 В / 200 В
В серию усилителей Crown Contractor (CH/CL) входят три модели CH1 CH2 и CH4, поддерживающие высокое и низкое сопротивление нагрузки. Каждый канал независимо может работать в 4/8 Ом, 70В и 100В режиме. Мощные и гибкие усилители CH имеют на каждом канале 70Гц пропускной фильтр ВЧ, обеспечивающий срез НЧ, необходимый для предотвращения насыщения понижающих трансформаторов постоянного напряжения, обычно используемых в распределенных 70В и 100В системах.
СПЕЦИФИКАЦИИ
Мощность
Сопротивление нагрузки: Допускаются все типы нагрузки.
CH1: 4 и 8 Ом Стерео; 16 Ом при 70В Стерео;
32 Ом при 100В Стерео; 8 и 16 Ом Bridge;
32 Ом при 140В Bridge; 64 Ом при 200В Bridge.
CH2: 4 и 8 Ом Стерео; 8 Ом при 70В Стерео;
16 Ом при 100В Стерео; 8 и 16 Ом Bridge;
16 Ом при 140В Bridge; 32 Ом при 200В Bridge.
CH4: 4 и 8 Ом Стерео; 4 Ом при 70В Стерео;
8 и 16 Ом Bridge; 8 Ом при 140В Bridge.
Коэффициент усиления, 1 кГц, чувствительность 1.4В,
CH1: 30.5 дБ (4/8 Ом); 34 дБ (70В); 37 дБ (100В).
CH2: 32.1 дБ (4/8 Ом); 34 дБ (70В); 37 дБ (100В).
CH4: 34 дБ (4/8 Ом); 34 дБ (70В).
Питание переменного тока: CL1 CL2: 60 Гц. CL4: 50/60 Гц.
Потребление тока (без сигнала):
CH1: 100 В: 7.6 A; 120 В: 6.3 A;
230-240 В: 3.5 A.
CH2: 100 В: 11.4 A; 120 В: 9.5 A;
230-240 В: 5.0 A.
CH4: 100 В: 8.5 A; 120 В: 7.1 A;
230-240 В: 3.7 A.
Разъем питания: Съемный 15A IEC шнур питания с вилкой соответствующей местному
стандарту.
Характеристики
Частотная характеристика, 20 Гц - 20 кГц при 1 Вт:
CH1 CH2: ±0.1 дБ.
CH4: ±0.25 дБ.
Фазовая характеристика: ±15 градусов 20 Гц - 20
кГц при 1 Вт.
Сигнал/Шум, А-взвешенный,
CH1 CH2: Лучше, чем 105 дБ, ниже номинальной мощности при 1кГц
CH4: Лучше, чем 102 дБ, ниже номинальной мощности при 1кГц
Гармонические искажения (THD) при номинальной мощности:
0.5% или менее.
Интермодуляционные искажения(60 Гц и 7 кГц при 4:1):
CH1 CH2: Менее чем 0.1% при номинальной мощности, до 30 дБ при мощности ниже номинальной, 8 Ом.
CH4: Менее чем 0.5% при номинальной мощности, до 30 дБ при мощности ниже номинальной, 8 Ом.
Демпфирование (8 Ом),
CH1 CH2: Лучше, чем 600 10 Гц - 400 Гц.
CH4: Лучше, чем 1000 10 Гц - 400 Гц.
Перекрестная наводка, 20 Гц - 20 кГц:
CH1 CH2: Лучше, чем 50 дБ при мощности ниже номинальной.
CH4: Лучше, чем 50 дБ при мощности ниже номинальной, 10 кГц.
Подавление синфазного сигнала (СМR): Лучше чем
40 дБ 20 Гц - 1 кГц.
Постоянный ток смещения (закороченный вход): ±10 мВ.
Управление
Уровень: Расположенные на задней панели ручки регулировки уровня с фиксированными положениями на каждом канале.
Питание: Выключатель на передней панели.
Режим: Двухпозиционный переключатель. В режиме "Стерео" усилитель работает с двумя независимыми каналами. В режиме "Bridge" выходные каналы объединяются с удвоением выходного напряжения.
Переключатель режима канала: Двухпозиционный переключатель:
"4/8 Ом" для работы с нагрузкой низкого сопротивления.
"70В/100В" (на CH4 только 70В) для работы с нагрузкой высокого сопротивления в распределенных системах; активирует 70 Гц пропускной фильтр ВЧ, предотвращающий насыщение понижающего трансформатора.
Индикаторы
Сигнал: Зеленый индикатор на каждом канале, мигающий при наличии на входе сигнала с очень низким уровнем (> -40 dBm), полезен при проверке исправности кабельной линии.
Перегрузка: Красный индикатор на каждом канале, включается при появлении на выходе усилителя слышимых искажений.
Сбой: Красный индикатор на каждом канале, означающий, что выход отключен. В нормальном состоянии неактивен. Состояние может контролироваться при помощи расположенного на задней панели порта RJ11.
Питание: Синий индикатор, который загорается, когда усилитель включен и работает.
Входы/выходы
Входные разъемы (стандартный модуль): Один разъем Neutrik
Комбинированный на каждый канал: балансный " [6.35мм] джек и 3- контакнтый "мама" разъем XLR, параллельно с блоком клемм.
Входной каскад: Электронно балансный с прецизионными 1% резисторами
Входное сопротивление: Номинально 20 кОм балансное.
Номинально 10 кОм небалансное.
Входная чувствительность: Независимая на каналах. Фабрично установлена на 1.4В для стандартных 1 кГц, 8 Ом условий. Подъем 26 дБ и чувствительность 0.775 В могут быть установлены на сервисе.
Выходные разъемы
CH1 и CH2: Четырехконтактный блок клемм с защитой от прикосновений, один на канал, работает с 8 Ом, 4 Ом, 70В и 100В нагрузкой.
CH4: Четырехконтактный блок клемм с защитой от прикосновений.
Выходной сигнал,
Стерео: Небалансный, двухканальный.
Bridge-Моно: Балансный, одноканальный. Активно управление Канала 1, Канал 2 должен быть отключен.
Защита
Защита от работы при закороченной, остуствующей или неправильной нагрузке, перегрузки источников питания, чрезмерного нагрева, явления разрушения цепи, опасной перегрузки по входу и высокочастотных всплесков. Защита нагрузки от постоянного тока, большого или опасного тока смещения и импульсов при включении/выключении.
Конструкция
Прочный стальной корпус со стойким напылением.
Охлаждение: Вентилятор с переменной скоростью вращения.
Размеры
Ширина (все модели): Стандартная 19" рэковая ширина.
Высота (все модели): 13.34 см.
Глубина (за монтажной поверхностью):
CH1 CH2: 31.11 см
CH4: 36.56 см.
Вес
CH1: 15.1 кг;
CH2: 18.4 кг;
CH4: 21.9 кг.
Срок гарантийного обслуживания - 1 год.
