Процессоры CVGAudio ZONER pro-88A

CVGAUDIO ZONER pro-88A – Профессиональный инсталляционный DSP аудио процессор с матричной маршрутизацией сигнала 8 in / 8 out и набором всех необходимых звуковых обработок для создания современной высококачественной многозонной системы коммерческого звука.

Абсолютное решение для систем озвучивания крупных ресторанов, фитнес клубов, спа центров, офисных помещений, отелей, выставочных пространств и других объектов с необходимостью звукового зонирования и гибким, нативным управлением. Также прибор отлично подойдет для звукового процессинга в рамках конференц-систем в офисных переговорных и залах. Программное обеспечение, входящее в комплект поставки прибора, позволяет не только управлять всем внушительным функционалом CVGAUDIO ZONER, но и очень просто (даже для неподготовленного пользователя) создать кастомизированный программный интерфейс для управления системой с мобильных устройств Android и iOS. На пользовательский интерфейс можно вынести управление только теми функциями процессора, которые Вы сами, как интегратор, посчитаете нужным предоставить.

Секция INPUT управляющей программы процессоров ZONER имеет следующий состав функций и эффектов для каждого из восьми входов:

— Настройка чувствительности входа от 0dB до 48dB с шагом 6dB. Это позволяет использовать входа для подключения как линейных источников, так и микрофонов, и корректно адаптировать вход под конкретный источник сигнала.
— Шумо-генератор с тремя видами сигнала (Sine/White/Pink), управляемой частотой и уровнем. Вещь крайне удобная для профессиональной настройки процессора.
— EXPANDER модуль позволяющий уменьшать входящий уровень шума в паузах между треками или фразами при работе с микрофоном. Ниже заданного порога Threshold уровень сигнала будет уменьшаться на указанное в настройках значение, выше – проходить без каких-либо изменений.
— COMPRESSOR многофункциональный модуль для сужения динамического диапазона сигнала. Сигналы уровнем выше установленного порога Threshold будут в соответствии с настройками ослабляться.
— AGS (Acoustic Gain Control) модуль позволяющий постоянно контролируя входящий сигнал автоматически подстраивать уровень микрофона так, чтобы слишком низкий уровень усиливался, а слишком громкий ослаблялся исключая возникновение искажений. Важный функционал при использовании ZONER в конференц-системах.
— Parametric-EQ – 8-ми полосный параметрический эквалайзер входящего сигнала, важнейший инструмент для корректировки АЧХ звукового сигнала
— Feedback suppressor – подавитель обратной связи при работе микрофона. Запоминает до 8-ми проблемных частот для каждого входящего канала процессора.

AUTO MIXER – автомикшер Дюгана позволяющий настроить уровень влияния одного входа на другие. Как частный случай — задать приоритет для какого-либо входящего сигнала. Сигналы с меньшим приоритетом будут приглушаться на указанный в настройках уровень при наличии сигнала с высоким приоритетом.
AES (Acoustic Echo Cancellation) – модуль корректирующий негативное влияние эха возникающего в телеконференциях, когда голос удаленного участника улавливается локальным микрофоном.
ANS (Adaptive Noise Suppression) – активное шумоподавление
MATRIX – матричная маршрутизация входящих сигналов на выходящие зоны. При этом можно дополнительно системно скорректировать уровень каждого из маршрутизируемых сигналов.

Секция OUTPUT процессоров ZONER имеет следующий состав функций и эффектов для каждого из восьми выходов:

— LOW PASS / HIGH PASS фильтры для среза краевых высоких и низких частот, в основном при использовании системы Сабвуфер + Сателлит. — Parametric-EQ аналогично имеющемуся на входах процессора — 8-ми полосный параметрический эквалайзер выходящего сигнала, важнейший инструмент для корректировки АЧХ звукового сигнала
— DELAY – цифровая задержка сигнала, изменяется в диапазоне 1-1200ms/408m. Очень важный инструмент для крупных инсталляций.
— LIMITER – инструмент позволяющий ограничить выходной уровень сигнала для настраиваемой зоны, пороговое значение задается с помощью регулятора Threshold.

Помимо перечисленных функций CVGAUDIO ZONER pro-88A имеет также большой вспомогательный функционал – создание групп для отдельных INPUT и OUTPUT, линкование двух INPUT или OUTPUT для стереосигнала, разворот фазы для INPUT и OUTPUT каналов, сохранение и загрузка пресетов настроек процессора, подача фантомного питания 48V на любой из входов. В CVGAUDIO ZONER встроена USB звуковая карта позволяющая воспроизводить треки из указанной папки на компьютере, вести запись и работать в режиме телеконференции с современными актуальными программами для on-line совещаний (ZOOM, Skype, Microsoft Team, Google Meet и так далее).

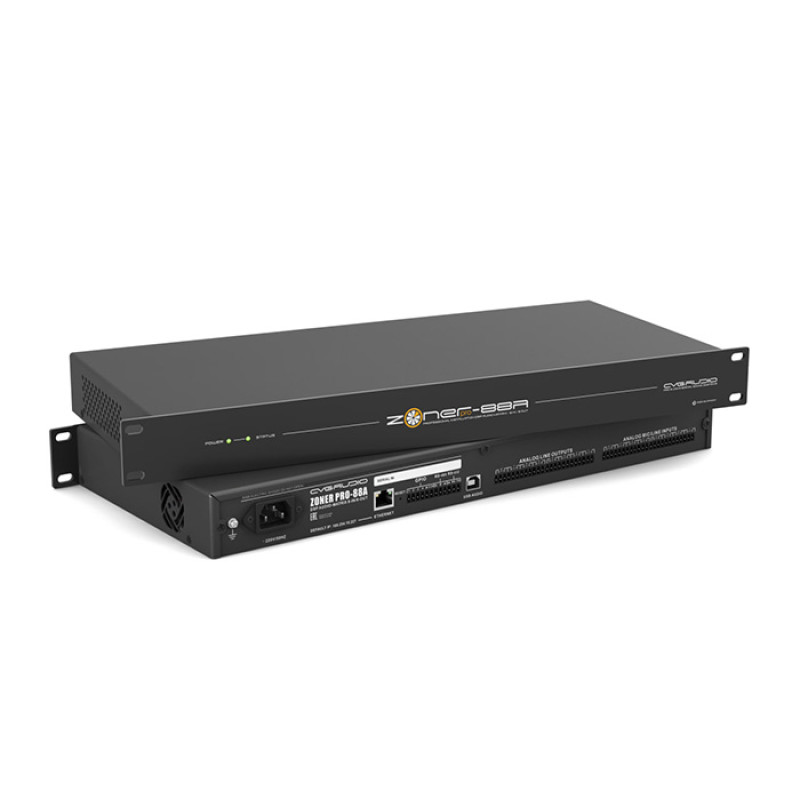

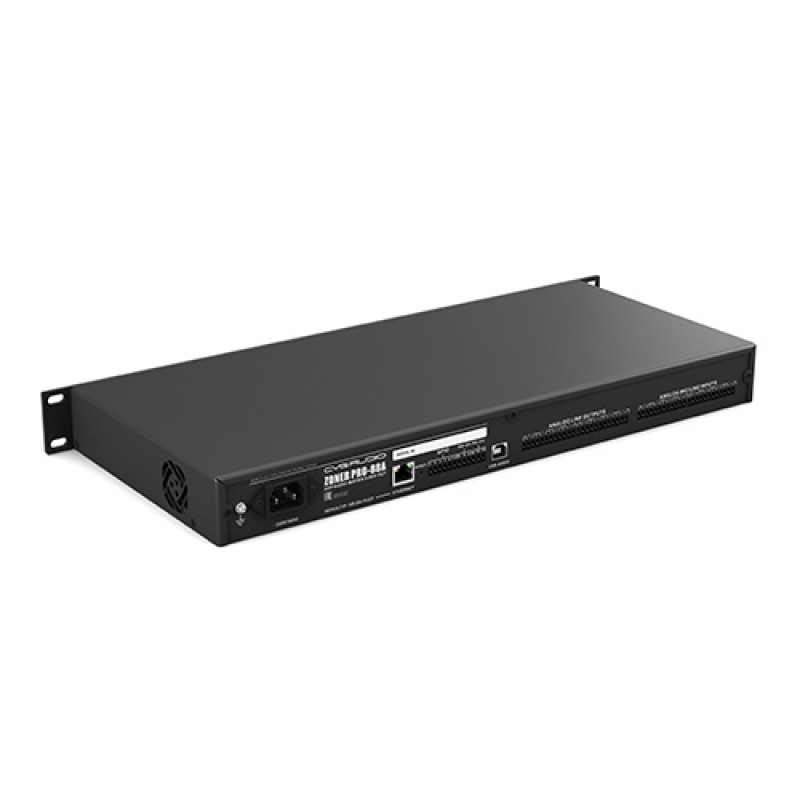

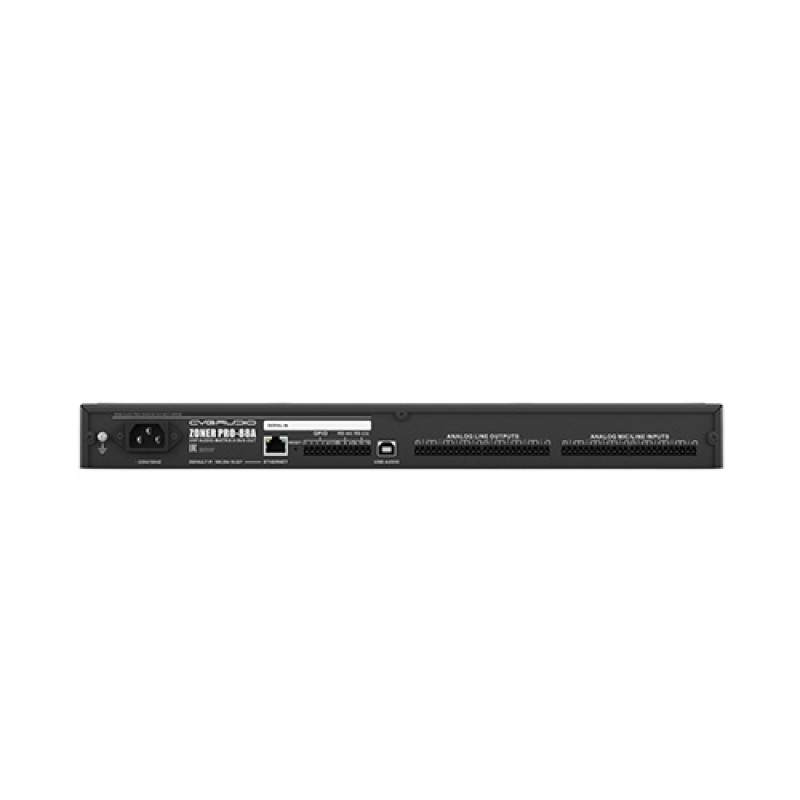

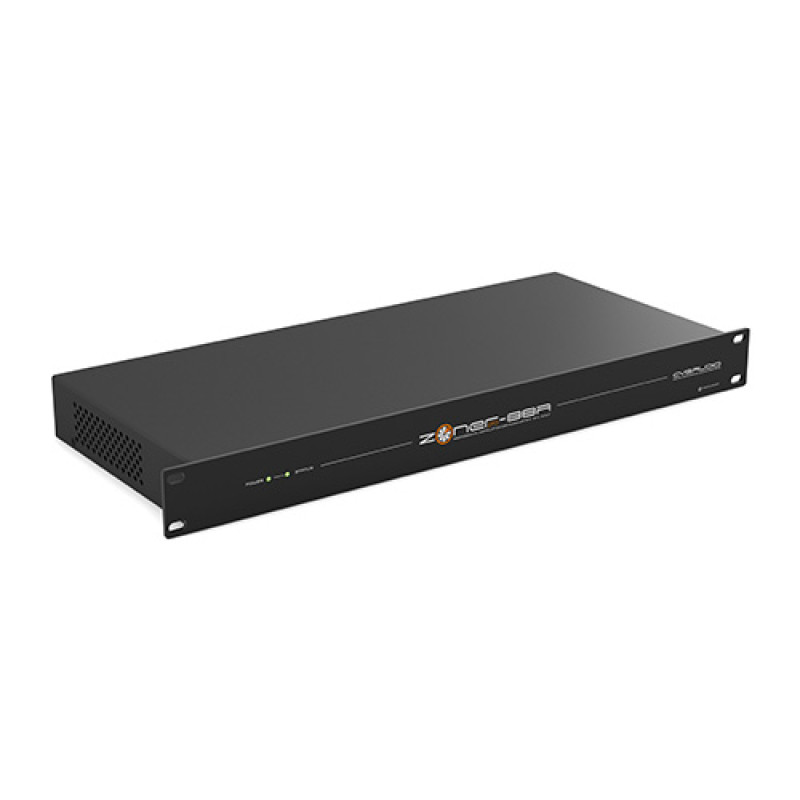

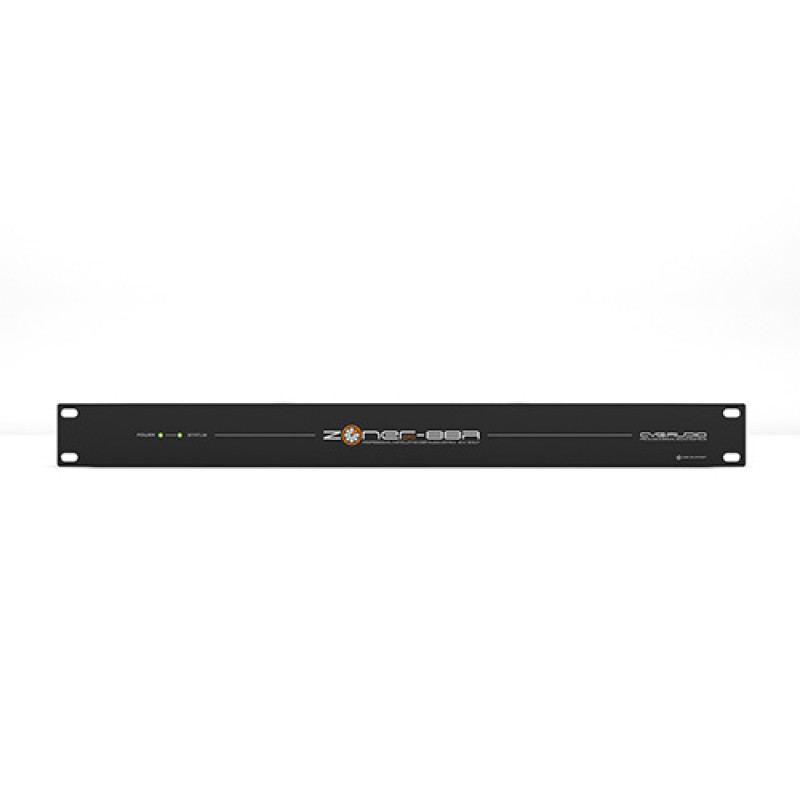

Прибор имеет 1U металлический корпус и алюминиевую лицевую панелью. Входа и выхода на задней панели сделаны на балансных коннекторах Phoenix 3,81mm (EuroBlock). Для управления предусмотрены порты TCP/IP (UDP), RS232, RS485. Имеются 4 пары программируемых GPIO контактов.
Возможно подключение внешних удаленных зональных программируемых панелей управления CVGAUDIO P-ZONER W/IP/A и P-ZONER W/IP/B.

Особенности:

• DSP звуковой процессор на базе Analog Devices SHARK
• 8 min/line балансных входов / 8 mic/line балансный выходов
• Настройка чувствительности каждого входа 0dB-48dB c шагом 6dB
• Фантомное питание для каждого канала
• 8х8 матричная маршрутизация сигнала
• Обработка сигнала — INPUT: Expander, Compressor, AGC, 8-band P-EQ, Feedback Supressor / Auto Mixer, AEC, ANS / OUTPUT: LP-HP Filter, 8-band P-EQ, Delay, Limiter
• Интегрированная USB-audio звуковая карта
• Возможность подключения внешних панелей управления CVGAUDIO P-ZONER W/IP/A и P-ZONER W/IP/B
• TCP/IP(UDP), RS232, RS485, 4xGPIO
• Приложение для PC (Windows), приложения для Android и iOS с возможностью кастомизации

Область применения:

• Рестораны, кафе, банкетные залы с необходимостью звукового зонирования
• Большие магазины, бутики
• Фудкорты, рынки, ярмарки и другие современные торговые площади
• Выставочные пространства, музеи
• Фитнес-клубы, спа-салоны
• Конференц-залы, офисные переговорные
