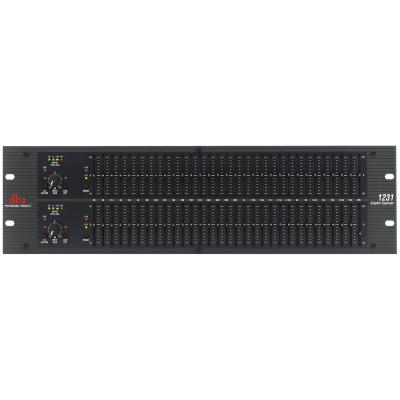

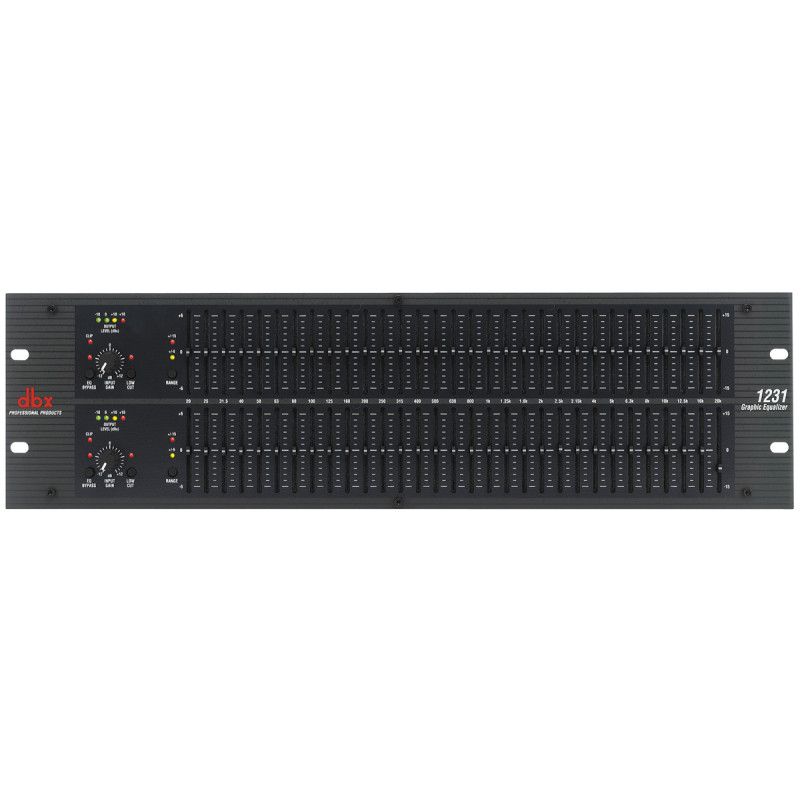

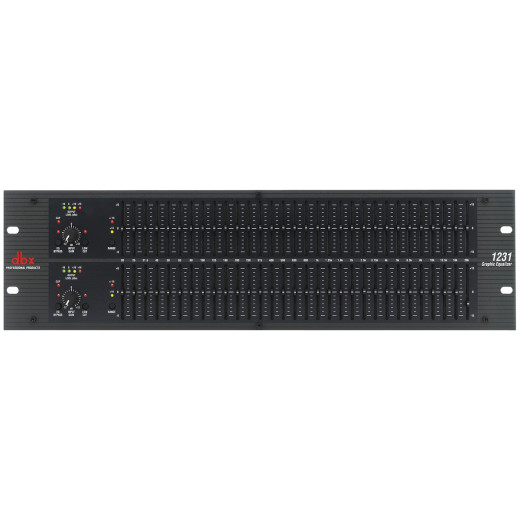

Эквалайзер DBX 1231

DBX 1231 2-канальный 31-полосный графический эквалайзер

dbx 1215/1231 обеспечивают усиление/подавление сигнала от +/–6 до +/-15 дБ. Предусмотрены регуляторы чувствительности по входу со светодиодным индикатором перегрузки (+22 дБ). Уровень выходного сигнала отображается на 4-сегментных светодиодных индикаторах (от -3 дБ до +18 дБ). Обход работает на реле (Hardwire Bypass), соответствующая кнопка отключает графический эквалайзер, но не влияет на уровень входного сигнала и работу обрезного НЧ-фильтра. В момент включения обхода на передней панели загорается красный светодиод. Также предусмотрена возможность переключения диапазона усиления/подавления с соответствующей светодиодной индикацией. Если переключатель стоит в положении «+/–6 дБ», то светодиод горит желтым цветом, если в положении «+/– 15 дБ» - красным.
В эквалайзерах применяется обрезной фильтр Бесселя (с постоянной фазовой характеристикой), с частотой 40 Гц и добротность 18 дБ/октава.

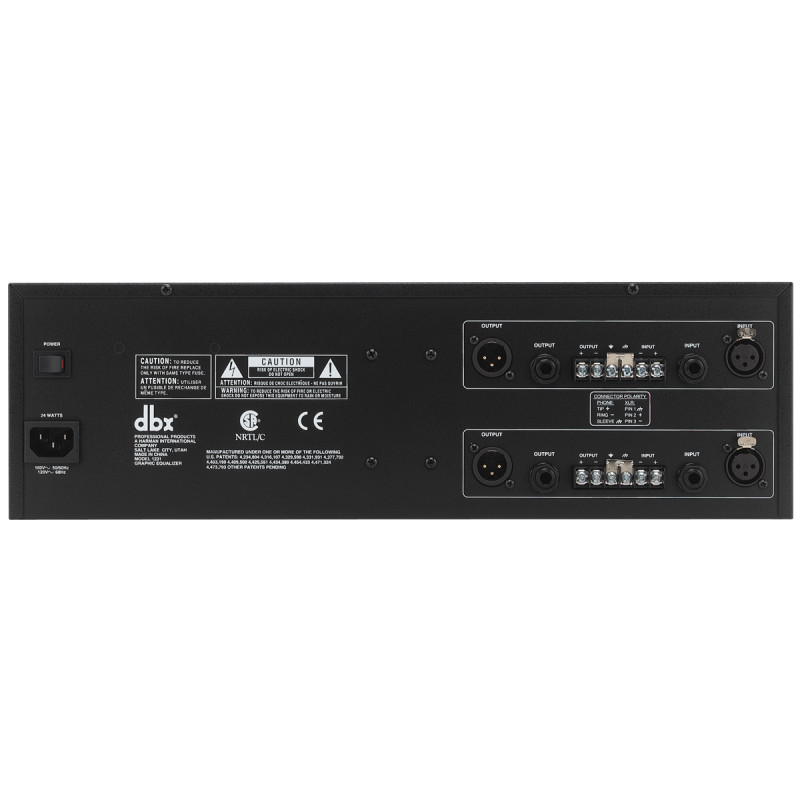

Коммутационный интерфейс состоит из трех видов разъемов: XLR, barrier strip и -дюймовых Jack. Все три типа разъемов могут использоваться для коммутации с симметричными или несимметричным сигналом. Можно использовать одновременно несколько выходных разъемов, однако объединенная параллельная нагрузка не должна превышать 600 Ом. Входные и выходные каскады защищены от радиочастотных и электромагнитных помех специальными фильтрами.
Несмотря на невысокую стоимость, при производстве новых устройств используются только высококачественные компоненты, что обеспечивает соотношение сигнал/шум менее 0,005% и динамический диапазон 115 дБ в пределах 20 Гц – 20 кГц.

ВХОДЫ:

Разъемы: 1/4" TRS, XLR, barrier strip
Импеданс:
симметричный сигнал 40 кОм
несимметричный сигнал 20 кОм
Макс. входной уровень: >+21dBu
CMRR: >40 дБ, типично >55 дБ на 1 кГц

ВЫХОДЫ:

Разъемы: 1/4" TRS, XLR, barrier strip
Импеданс:
симметричный сигнал 200 Ом
несимметричный сигнал 100 Ом
Макс. выходной уровень:
на 2 кОм и более >+21dBu
на 600 Ом >+18 dBm

ОБЩИЕ ПАРАМЕТРЫ:

Рабочий диапазон: 20 Гц – 20 кГц, +0.5/-1 дБ
Общий частотный диапазон: от <10 Гц до >50 кГц, +0.5/-3 дБ
Динамический диапазон: 115 дБ
Соотношение сигнал/шум: 97 дБ
Искажения + шум: <0,005%
Напряжение питания: 100/120/230 В, 50/60 Гц
Потребляемая мощность 24 Вт

Срок гарантийного обслуживания - 1 год.
