АЦП/ЦАП конвертор DIRECTOUT TECHNOLOGIES PRODIGY.MC

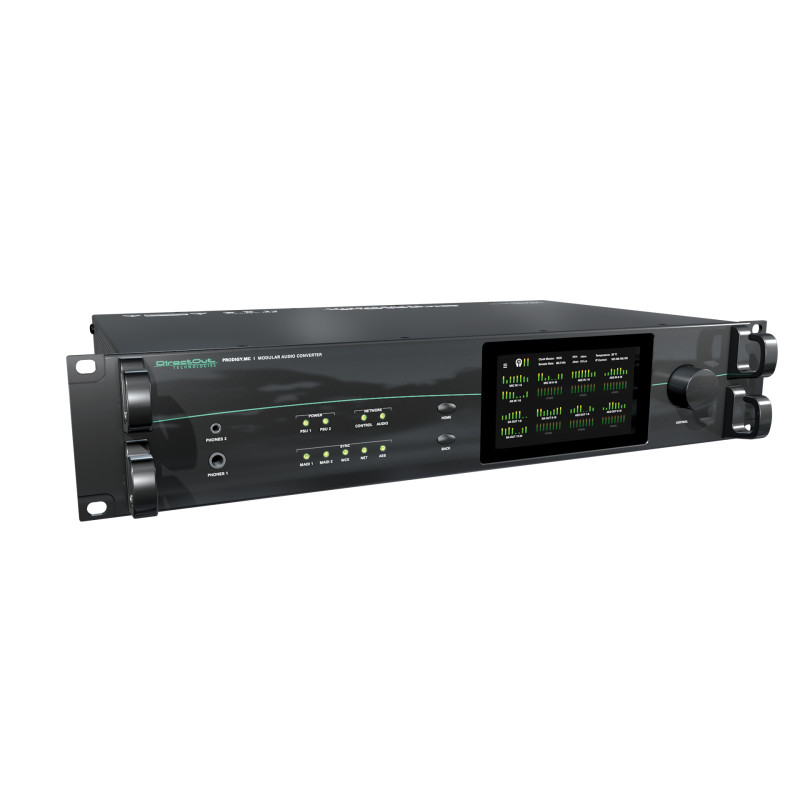

DIRECTOUT TECHNOLOGIES PRODIGY.MC -это модульный аудиоконвертер и гибкий аудиомаршрутизатор, поддерживающий множество форматов ввода-вывода аудио, с расширенным интерфейсом подключения, сетевым аудио и возможностью управления в компактном корпусе 2RU. Новое оборудование является первым в будущей серии PRODIGY.

Благодаря очень успешной серии продуктов ANDIAMO, PRODIGY.MC был разработан с нуля, чтобы обеспечить максимальную гибкость и универсальность по разумной цене. Сочетание унифицированного пульта дистанционного управления через приложение globcon и интуитивно понятного сенсорного экрана на передней панели, обеспечивает максимальное удобство использования. Для повышения интеграции системы можно добавить сторонние протоколы дистанционного управления.

PRODIGY.MC обеспечивает ввод-вывод аудио на основе восьми-канальных модулей. До 64-х входов/выходов, используемых в качестве микрофонных, линейных и цифровых AES3 входов (включая функцию SRC), могут объединяться на задней приборной панели, в компактном форм-факторе высотой 2RU. Кроме того, аппаратное обеспечение PRODIGY.MC поддерживает интерфейс MADI и опцию сетевого аудио (AoIP), в то время как два его слота MADI могут быть оснащены SFP-модулями c оптическими (SC) или коаксиальными (BNC) разъемами. Опциональные модули сетевого аудио обеспечивают поддержку форматов Dante, RAVENNA / AES67 или Waves SoundGrid.

Модульный дизайн PRODIGY.MC будет очень удобен малым предприятиям, а также прокатным и вещательным компаниям.

Технические характеристики:

• Converter модули
• AN8.IO
• 8-канальный линейный вход / выход, 2 x DSUB-25, сбалансированный
• AN8.I
• 8-канальный линейный вход, 1 х DSUB-25, сбалансированный
• AN8.O
• 8-канальный линейный выход, 1 х DSUB-25, сбалансированный
• MIC8.HD.I
• 8 микрофонных входов высокой четкости, 1 x DSUB-25, сбалансированный
• MIC8.HD.IO
• 8-микрофонный вход высокой четкости / линейный выход, 2 x DSUB-25, сбалансированный
• MIC8.LINE.IO
• 8 микрофонных входов / линейных выходов, 2 x DSUB-25, сбалансированный
• AES4.IO
• 4 порта ввода / вывода AES3, 1 x DSUB-25 (8 аудиоканалов)
• AES4.SRC.IO
• 4 входных порта AES3 с SRC / выходом, 1 x DSUB-25 (8 аудиоканалов)
• MADI модули
• BNC.IO
• 64-канальный MADI, 1x коаксиальный BNC-вход, 1x коаксиальный BNC-выход, 75 Ом
• SC.IO
• 64 MAD MAD, 1x многорежимный дуплекс SC-Socket (одиночный режим по запросу)
• SFP.IO
• 4 MAD MAD, 1 клетка SFP (соответствующие модули SFP доступны в DirectOut)
• Network модули
• RAV.IO
• Network Audio RAVENNA / AES67 (2x RJ45, 1x SFP)
• DANTE.IO
• Network Audio DANTE (2x RJ45, 1x SFP)
• SG.IO
• Network Audio Waves SoundGrid (2x RJ45, 1x SFP)
• Digital
• Частота дискретизации:
• 44,1, 48, 88,2, 96, 176,4, 192 кГц (+/- 12,5%)

MADI форматы:

• 48k / 96k Frame, 56/64 канала, S / MUX
• Analog I/O
• Analog I/O level (line):
• +15 / +18 / +24 дБн изменяются с помощью перемычки на модуле
• MIC8.HD.I
• Input sensitivity:
• От -56 дБн до +24 дБн
• EIN:
• -128 дБн
• SNR:
• -115 дБFS (20 Гц - 20 кГц) / -118 дБ (A) при усилении 0 дБ
• THD @ -1 dBFS:
• -113 дБ
• -0,15 дБ (10 Гц) / -0,15 дБ (20 кГц)
• PAD:
• 30 дБ (переключаемый)
• Phantom Power:
• + 48В (переключаемый)
• MIC8.LINE.IO

Входная чувствительность:

• От -55 дБн до +24 дБн
• SNR:
• -115 дБFS (20 Гц - 20 кГц) / -118 дБ (A) при усилении 0 дБ
• THD @ -1 dBFS:
• -113 дБ

Частотная характеристика:

• -0,5 дБ (от 10 Гц до FS / 2)
• PAD:
• 30 дБ (переключаемый)

Фантомное питание:

• + 48В (переключаемый)
• Аналого-цифровой
• SNR:
• RMS -117,6 дБ (20 Гц - 20 кГц) / -119,9 дБ (A))
• THD @ -1 dBFS:
• -119 дБ

Частотная характеристика:

• -0,15 дБ (10 Гц) / -0,15 дБ (20 кГц)
• D/A
• SNR:
• RMS -116,8 дБ (20 Гц - 20 кГц) / -119,5 дБ (A)
• THD @ -1 dBFS:
• -109 дБ

Частотная характеристика:

• -0,5 дБ (10 Гц) / -0,15 дБ (20 кГц)
• Дополнительные интерфейсы

Выход на наушники № 1:

• 1 х 6,3 мм разъем TRS, моно / стерео
• Уровень выхода: макс. +18 дБн
• SNR: -115 дБ среднеквадратичное значение (20 Гц - 20 кГц) / -118 дБ (A)
• THD + N @ 0 дБФС: -105 дБ при 600 Ом

Выход на наушники № 2:

• 1 х 3,5 мм разъем TRS, моно / стерео
• Уровень выхода: макс. +12 дБн
• SNR: -115 дБ среднеквадратичное значение (20 Гц - 20 кГц) / -118 дБ (A)
• THD + N @ 0 дБФС: -105 дБ при 600 Ом

Word Clock I/O:

• 1 x коаксиальный BNC (переключаемая нагрузка 75 Ом), AES11 (также поддерживается DARS)
• GPIO
• 2 х GPI (переключатель MOSFET)
• 2 х GPO (переключатель MOSFET)
• USB
• USB 2.0 для устаревшего управления устройствами ANDIAMO
• Cвязь
• Удаленное программное обеспечение:
• Управление программным обеспечением globcon
• Встроенный веб-сервер с пользовательским интерфейсом (HTML, JavaScript)

Внешнее управление / Удаленные протоколы:

• SNMP
• SWP-08
• Удаленная сеть:
• 1x RJ45 Gigabit Ethernet
• Global

Блок питания:

• 2 x 84 В до 264 В переменного тока / от 47 Гц до 63 Гц / класс безопасности 1, с фазовым резервированием
• Потребляемая мощность:
• От 25 до 80 Вт, в зависимости от модуля​

Дисплей:

• 5,0 "светодиодная подсветка ЖК
• IPS пропускающий
• Разрешение: 480 х 854 пикселей
• Местное управление:
• 1 х ручка энкодера с функцией нажатия
• 2 х кнопки
• Ширина 19 '' (483 мм)
• Высота 2 РУ (89 мм)
• Глубина 10 дюймов (254 мм)
• Вес:
• около 10 кг

Срок гарантийного обслуживания - 1 год.
