Динамическая обработка DRAWMER DL 241-XLR

Двухканальный автокомпрессор Drawmer DL241 относится к последнему поколению динамических процессоров, обладающих качественно новым звучанием. Широкие функциональные возможности, подробный вывод информации на дисплеи и эргономичное управление позволяют широко использовать эту модель в самых разнообразных областях, в частности, в системах звукоусиления, радиовещательных станциях и студиях записи звука.
Автоматический режим работы компрессора обеспечивает получение оптимальных результатов после элементарной настройки. При этом даже искушенные пользователи не испытывают каких-либо ограничений в управлении устройством, которое гарантирует приятное, прозрачное и теплое звучание.

К функциональным особенностям DL241 относятся:

1. Экспандер/Гейт. Новая уникальная схема "Программируемого Адаптивного Экспандирования", разработанная специалистами компании Drawmer для более эффективного и простого управления. В результате полностью исключается неустойчивое переключение режимов вблизи установленного порога. В отличие от обычных экспандеров, рабочие параметры схемы непрерывно подстраиваются в соответствии с динамическими изменениями входного сигнала. Отключаемая секция Экспандер/Гейт способна обрабатывать сигналы с динамическим диапазоном 80дБ при регулировке порога срабатывания в пределах от +20дБ до 70дБ. Предусмотрен выбор быстрой ("Fast") или медленной ("Slow") характеристики восстановления. Режим "Fast" используется для инструментов с коротким затуханием звука и для дополнительного ужесточения гейт-эффекта. Режим "Slow" предназначен для работы с вокалом и инструментами с длительным послезвучанием, а также для компенсации слишком резкого снижения уровня. Срабатывание гейта подтверждается отдельным светодиодом.

2. Компрессор. Компрессор с автоматическим выбором Атаки/Восстановления и регулируемым порогом и коэффициентом компрессии удачно сочетает в себе сглаживающий эффект метода "мягкого излома характеристики" и точность управления "коэффициентом". Преимущество такого сочетания заключается в том, что вместо резкого компрессирования сигнала в момент достижения порога, коэффициент увеличивается по отношению к входному сигналу с уровнем 10 дБ до тех пор, пока не сравняется со значением, установленным на панели управления. За счет этого происходит более естественная компрессия звука.
Возможность ручной или автоматической установки атаки и восстановления существенно расширяет сферу применения DL241. Режим "Auto" полностью исключает ручную настройку параметров, что позволяет корректно обрабатывать сигналы с неизвестными или трудно прогнозируемыми динамическими характеристиками. В частности, это может быть результат сложного микширования или виртуозная импровизация на бас-гитаре. Вернувшись к ручному управлению параметрами, пользователь сможет создать конкретные динамические эффекты в точности со своими замыслами или провести обычную компрессию звука.

3. Пиковый уровень. Фирменная схема "Zero Response Time", "Zero Overshoot" (с "нулевым последействием" и "нулевой перегрузкой") четко лимитирует пиковый уровень выходного сигнала, который может превосходить системный уровень на величину от 0 до +15дБ. После установки требуемого уровня все запредельные выбросы сигнала будут подавляться; коэффициент усиления, при необходимости, будет моментально снижен. "Нулевое последействие" страхует систему от нежелательных искажений при записи мастер-фонограммы для CD или при дальнейшей пересылке любого сигнала на цифровое оборудование.
"Нулевое последействие" означает, что DL241 надежно защищен даже от самых быстрых и коротких выбросов сигнала (перегрузок), поэтому данная модель автокомпрессора может успешно использоваться для защиты громкоговорителей в разнообразных системах звукоусиления.

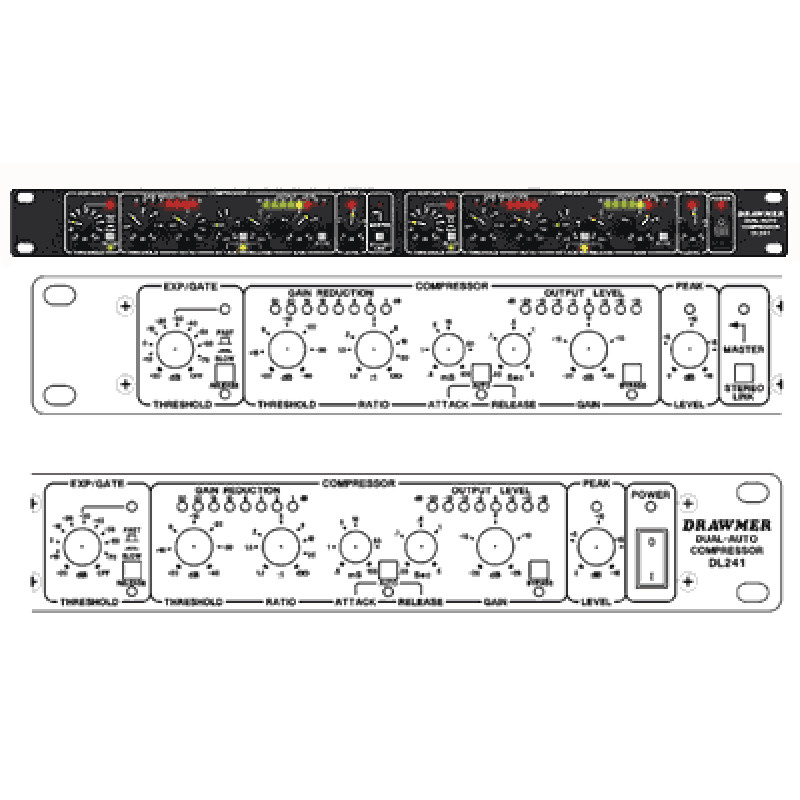

4. Индикация. Совершенные индикаторные дисплеи позволяют быстро и точно оценить уровень выходного сигнала, который может принимать значения от–20дБ до +15дБ. Одновременно на дисплее отображается спад усиления в пределах от 1дБ до –30дБ. Кроме того, на лицевой панели находятся специальные светодиоды, сообщающие о срабатывании гейта (Gating Action), работе в автоматическом режиме (Auto Mode), аппаратурном обходе схемы (Bypass), ограничении пикового уровня (Peak Limiting), коммутации в стереорежим (Stereo Linking) и включении питания (Power On).

5. Коммутация в стереорежим. При обработке стереосигналов необходимо провести внутреннюю перекоммутацию системы, чтобы не допустить сдвига стереофонического образа. В результате оба канала управляются как единый объект. Все манипуляции с параметрами левого канала, который становится "мастером", адекватно передаются во второй канал. Регуляторы правого канала не участвуют в управлении.

6. Аппаратурный обход схемы. Полностью согласованная схема аппаратурного обхода (bypass) напрямую коммутирует вход DL241 с его выходом. В результате сигнал проходит через блок даже при выключенном питании. В таком режиме на VU-индикаторы уровня попадает входной сигнал.

7. Рабочий уровень. В любой момент пользователь может переключить рабочий уровень для каждого канала в отдельности, установив соответствующий тумблер на задней панели в положение +4dBu или 10dBu.

8. Вход/Выход. DL241 выпускается в двух вариантах: симметричные входы и выходы на разъемах типа XLR или симметричные входы и несимметричные выходы на гнездах TSR.

Входные/выходные разъемы: исполнение с разъемами XLR (Контакт 2+) или коммутация стереоджеками (TSR)
Входное сопротивление 20 кОм
Максимальный входной уровень +20 dBu
Выходное сопротивление 50 Ом (симметричный выход), 100 Ом (несимметричный)
Максимальный выходной уровень +20 dBu
Частотный диапазон < 10 Гц – 22 кГц (1дБ)
Перекрестные помехи -85 дБ @ 20 кГц
Шум при единичном усилении (с отключенным экспандером)
AV: Широкополосный 90дБ, 22Гц-22кГц 93дБ, CCIRARM 95дБ, IECA 97дБ
Q-Pk CCIR: 84дБ
RMS: Широкополосный -88дБ, 22Гц-22кГц 93дБ, CCIRARM 93дБ, IECA 95дБ
Q-Pk CCIR: -82дБ
Искажения:
Входной уровень +4dBu: 100Гц<0.03%, 1 кГц<0.04%
Входной уровень +14dBu: 100Гц<0.01%, 1 кГц<0.01%, 10кГц<0.01%

Питание: 93-125В или 185-250В, 50-60 Гц, 9 Вт

Срок гарантийного обслуживания - 1 год.
