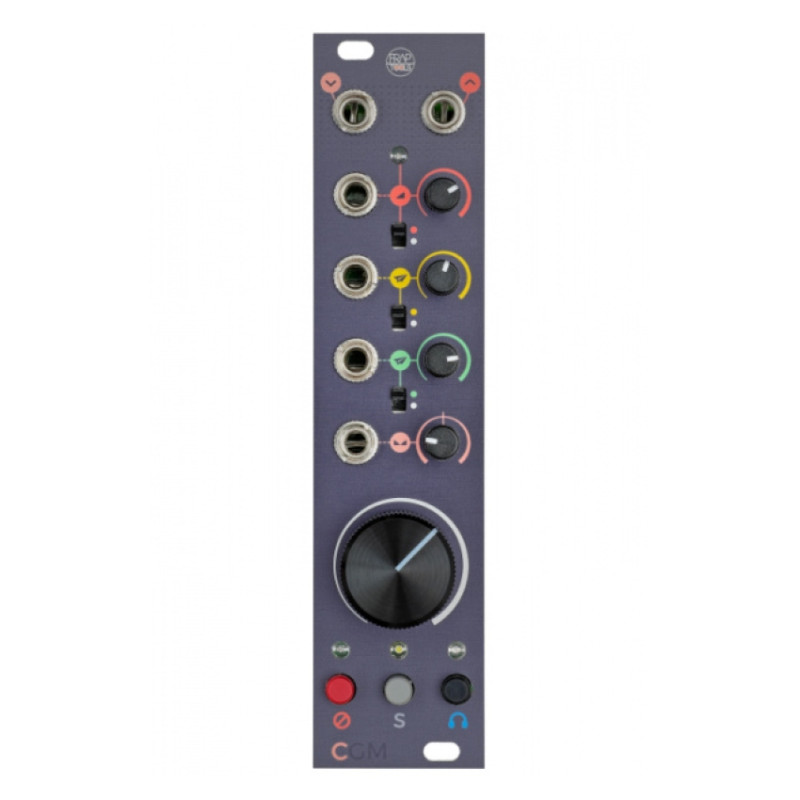

FRAP TOOLS CGM Creative Mixer Channel - Подмодуль CHANNEL высококачественной расширяемой системы CGM Creative Mixer

Представляет собой мономикшерный канал с прямым выходом, управлением напряжением двух пересылок aux-переключателей, предустановленных / пост-переключаемых, VCA и панорамы, а также кнопок для Solo Mute и Pre Fader Listening (PFL).

Модуль канала в качестве входной секции системы CGM Mixer управляет моно входным сигналом на разъеме 3,5 мм. Аудио сначала передает VCA, который может быть либо пост-, либо предварительным фейдером. Управление VCA работает как ручное управление усилением, если ничто не пропатчено или не является аттенюатором для модуляции.

Канал содержит два вспомогательных устройства (желтый и зеленый), их уровень управляется вручную или через управляющие напряжения. Переключатель определяет для каждого отправителя, является ли это пост или предварительным фейдером.

Под вспомогательными устройствами находится панорама (выделена красным коралловым), которая регулируется вручную или с помощью CV.

Большой потенциометр, ака. «Фейдер» контролирует выходной уровень канала.

Три кнопки под управлением имеют следующие функции:

• Red: функция отключения звука
• Grey: Соло на месте. Работает только тогда, когда в модуле группы активируется Safe Solo.
• Blue: прослушивание стереофайлов (PFL) для предварительного прослушивания канала. Работает только с выходом наушников ведущего модуля.

Поток сигнала: аудио сначала передает VCA, затем схему панорамы, а также отключает звук, а затем разбивается и направляется в PFL, «фейдер», aux-посылы, а также прямой выход, выбираемый по умолчанию.

До восьми каналов можно управлять с помощью одного группового модуля. Он управляет общим Solo для всех подключенных каналов, оснащен дополнительными и обратными разъемами Aux и т. д.
В случае, если вы можете обойтись без PFL, можно создать микшер только из модулей Channel и Group без использования модуля Master.

• 3U Eurorack module, глубина модуля 6 HP,
• Птребляемая мощность: 104 mA @ +12 V и 100 mA @ -12 V
• Вес: 0,2 кг

Разъемы:

• mono input
• main VCA: CV input, mono direct output
• per send: one VCA CV input
• panorama CV input
