Синтезаторы FRAP TOOLS CGM Creative Mixer Group

FRAP TOOLS CGM Creative Mixer Group - Подмодуль GROUP высококачественной расширяемой системы CGM Creative Mixer

Используется для обработки группы из восьми подключенных каналов. Он суммирует их затухание по L / R, плюс их сигналы отправки, а также управляет контролируемыми напряжением моносинхронными передачами, а также моно / стерео возврат (который, в свою очередь, суммируется с каналами). Также он контролирует глобальное соло из сгруппированных каналов и имеет выходы L, R.

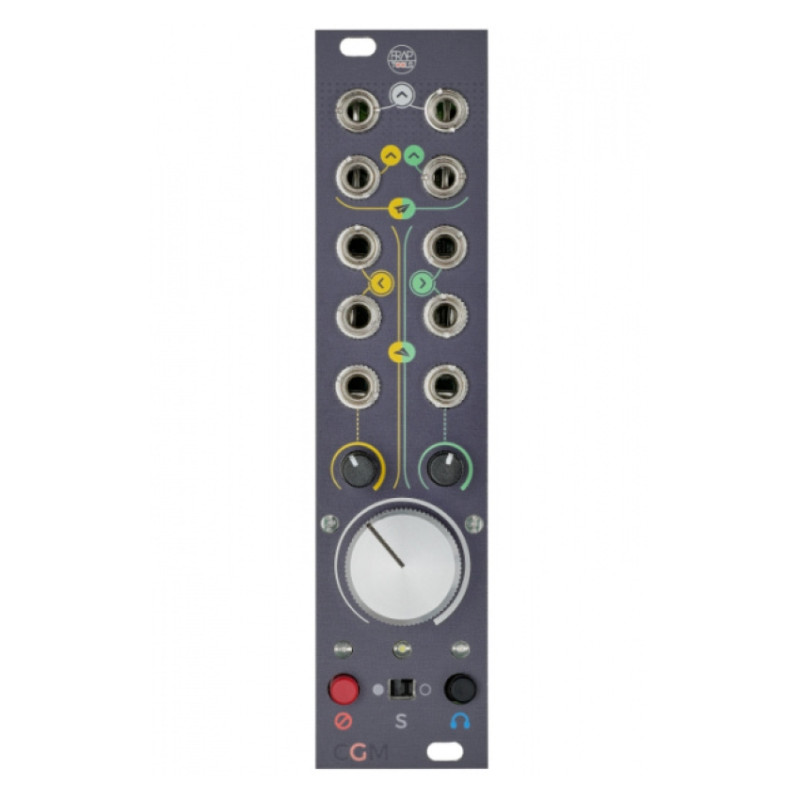

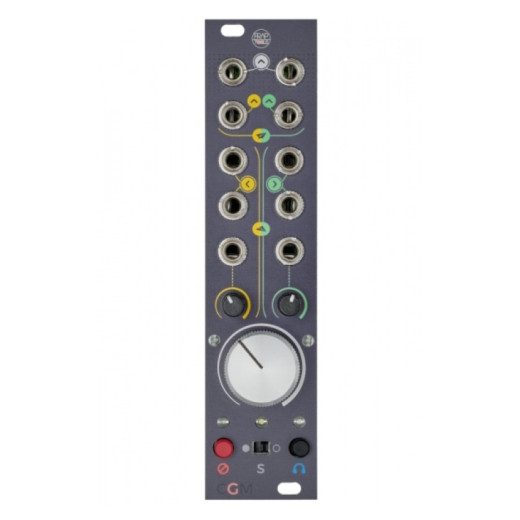

Групповой модуль суммирует сигналы до восьми подключенных модулей канала плюс их вспомогательные посылы, а также управляет мастер-громкостью стерео сумм с помощью большой ручки «фейдера».

Желтые и зеленые секции являются вспомогательными, а их элементы (сверху вниз):

• Mono Send. Испускает сумму всех «желтых» или «зеленых» дополнительных сообщений всех подключенных каналов.
• Два двойных монофонических возврата, которые превращаются в стерео возврат (L R), когда используются оба сокета.
• CV вход стерео возврата VCA. Принимает уровни 0-5 В или 0-10 В.
• Ручной контроль усиления, или при использовании CV он становится его аттенюатором.

Большой потенциометр - это «фейдер», который контролирует выходной объем группы (т. е. все стереовычисления каналов и возврат aux). LED визуализирует уровень пост-фейдера.
Выходные сигналы L R испускаются в двух самых верхних гнездах, отмеченных белым. В качестве альтернативы, сокеты могут испускать стерео-сумму возвратов aux, которая выбирается переключателем.

Внизу есть еще три функции и их светодиоды:

• Красная кнопка отключения звука, заглушает всю группу.
• Безопасный сольный переключатель S - в левом положении активна безопасная сольная функция всех подключенных каналов.
• Синяя кнопка стерео PFL, которая помещает всю группу в усилитель наушников дополнительного модуля Master.

Содержит пару кабелей связи для подключения до четырех Channel модулей в один модуль Group.

• 3U Eurorack module, глубина модуля 6 HP,
• Птребляемая мощность: 120 mA @ +12 V и 115 mA @ -12 V
• Вес: 0,2 кг

Разъемы:

• left output, right output
• per Send/Return: mono send, dual mono return, CV input for the stereo return VCA
