Синтезаторы FRAP TOOLS CGM Creative Mixer Master

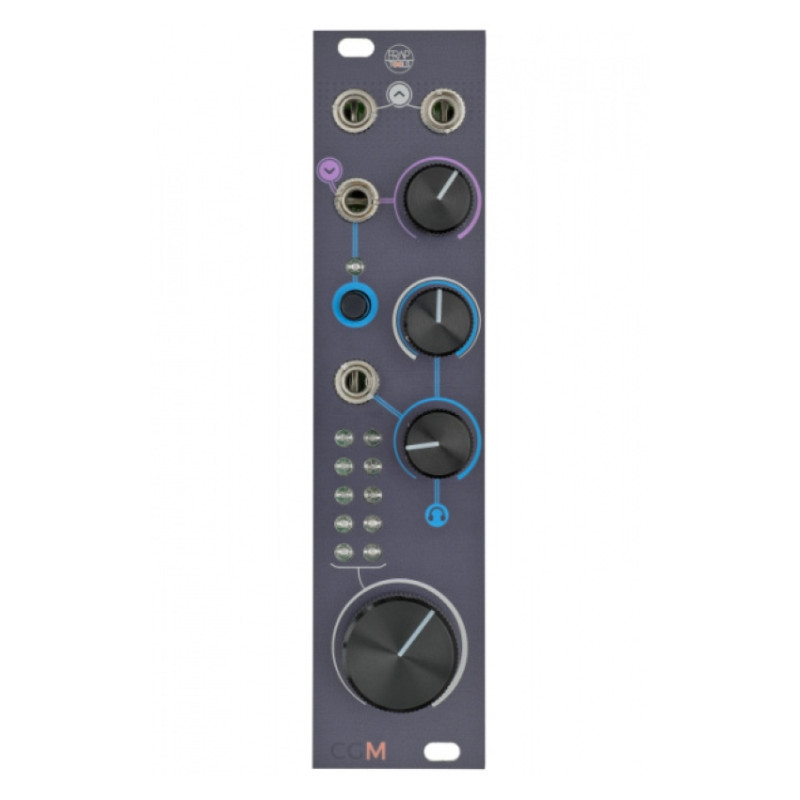

FRAP TOOLS CGM Creative Mixer Master - Подмодуль MASTER высококачественной расширяемой системы CGM Creative Mixer

Представляет собой конечную ступень стереофонического выхода, управляющую основным соединением всех подключенных модулей Channel и Group. Он контролирует выходной сигнал выходов, а также активирует предварительный фейдер, прослушивающий встроенный выход для наушников, который имеет баланс PFL / main mix. И, наконец, он оснащен стереометром VU.

Модуль CGM Master суммирует все стереосигналы подключенных модулей Group и их возвраты aux. Суммарным выходом являются две белые маркированные розетки сверху.
Конечный уровень мастера регулируется большим потенциометром. Две светодиодные цепи образуют измеритель VU, отображая уровни сигнала L и R.

Синяя отмеченная секция представляет собой PFL (прослушивание перед фейдером), его стереосигнал выводится на разъем 3,5 мм для наушников над измерителем VU. Уровень PFL устанавливается с нижним синим потенциометром, а верхний - между main mix (белый) и PFL (синий).

Помеченный фиолетовым - это стереофонический вход, который усилен с помощью «пурпурного» потенциометра. Синяя кнопка подсветки посылает входной сигнал aux в микшер для наушников PFL.

Для понимания: Master необходим только в том случае, если несколько модулей Group должны быть суммированы с одним стереомикшером.
Функция PFL доступна для каждого канала, и каждая группа активируется только с помощью модуля Master с выходом на наушники.

Содержит кабель связи для подключения одного группового модуля к одному ведущему. Дополнительно доступны кабели для подключения до четырех групп.

• 3U Eurorack module, глубина модуля 6 HP,
• Птребляемая мощность: 101 mA @ +12 V и 85 mA @ -12 V
• Вес: 0,2 кг

Разъемы

• aux input (stereo), stereo output, left mono output, right mono output
