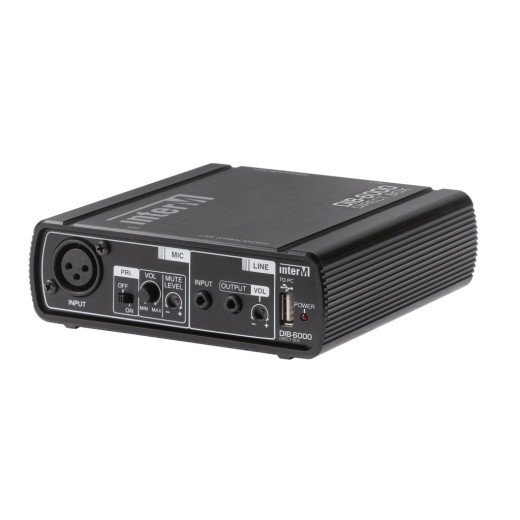

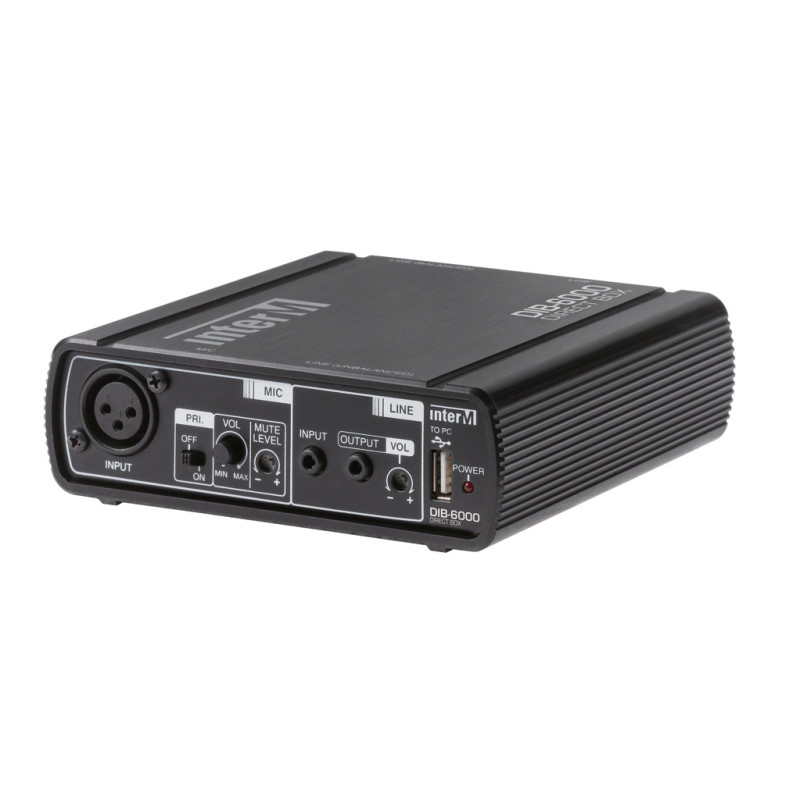

Inter-M DIB-6000 - Блок сопряжения с компьютером

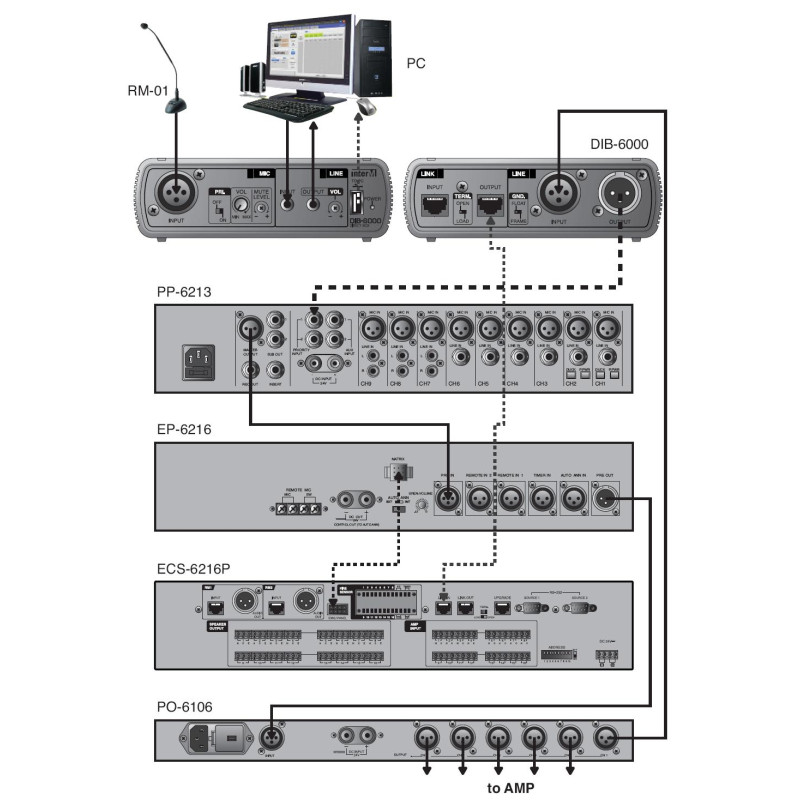

Применение блока DIB-6000 совместно с другим оборудованием серии 6000позволяет использовать персональный компьютер для управления системойоповещения и музыкальной трансляции. Блок сопряжения обеспечиваетнеобходимое согласование стандартов передачи данных USB и RS-485.

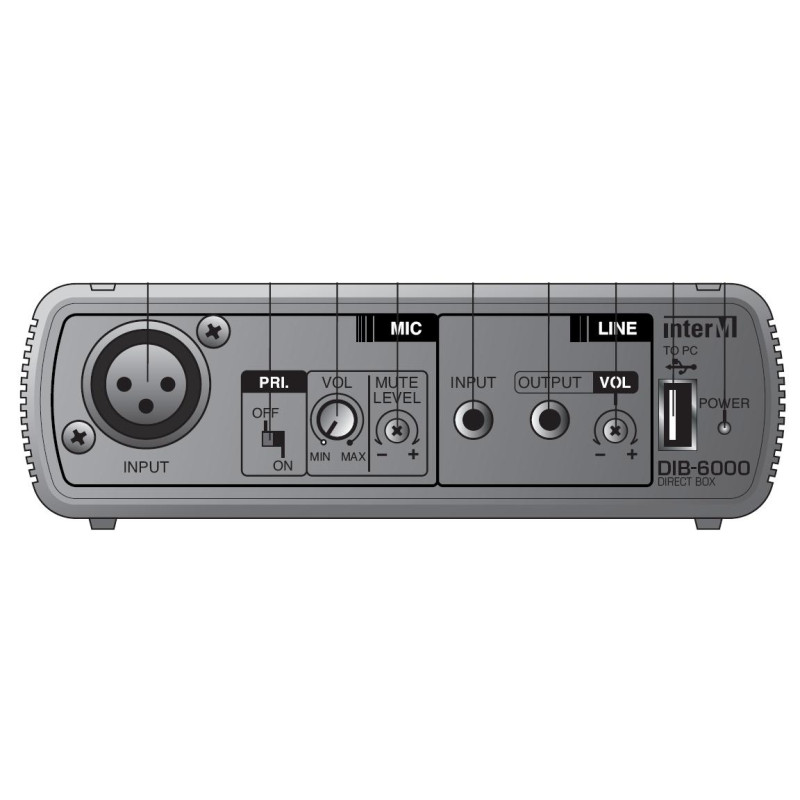

Подключение линейного выхода звуковой карты персональногокомпьютера к DIB-6000 даёт возможность воспроизведения в системеоповещения аудиофайлов, хранящихся на жестком диске компьютера.Подключение линейного входа звуковой карты к DIB-6000 позволяетпроизводить аудиорегистрацию, то есть записывать в память компьютера всесообщения, транслируемые через микрофонные панели, вместе с отметкамивремени. Уровень сигнала записи регулируется на передней панелиDIB-6000.

В блоке сопряжения предусмотрен вход для подключениядинамического микрофона, при помощи которого оператор системы оповещенияможет делать объявления непосредственно со своего рабочего места.Специальный переключатель позволяет установить приоритет длямикрофонного входа. В случае приоритетного подключения микрофона будетавтоматически приглушаться аудиосигнал, поступаемый с линейного выходазвуковой карты. Степень приглушения устанавливается пользователем спомощью регулятора MUTE.

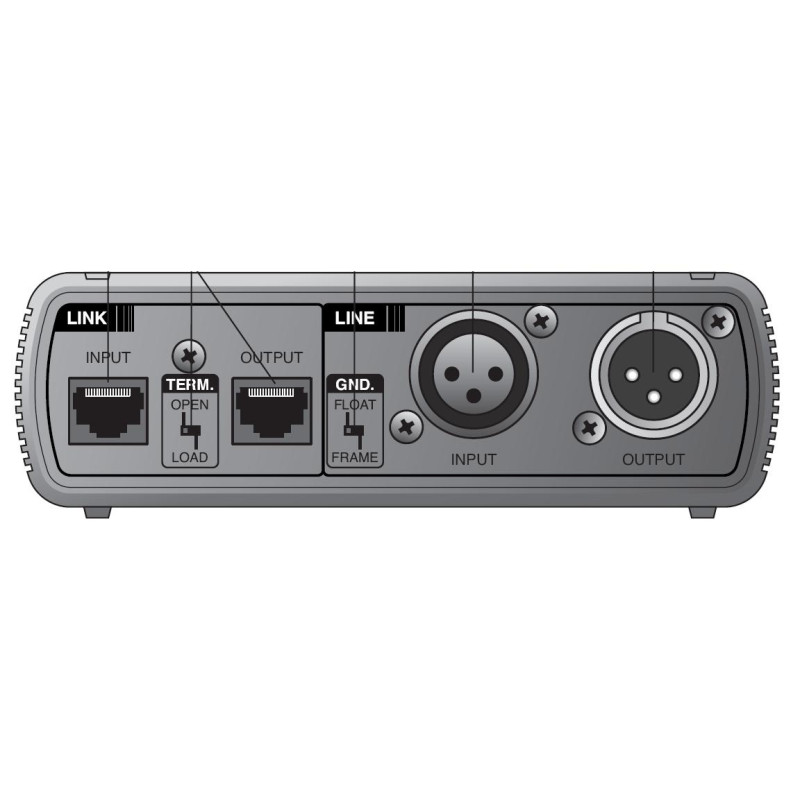

Оборудование 6000-й серии позволяет реализовыватьраспределённые системы оповещения и управления эвакуацией для больших исложных объектов. Наличие двух портов RS-485 позволяет использовать блокDIB-6000 в качестве оконечного или промежуточного устройства шиныуправления. В случае оконечного подсоединения к шине, специальныйпереключатель на задней панели DIB-6000 необходимо перевести в положениес подключенным терминальным резистором, обеспечивающим высокуюпомехоустойчивость при передаче сигналов. Интерфейс передачи данныхRS-485 обеспечивает максимальную удалённость блока сопряжения до 1000метров.

Питание блока DIB-6000 осуществляется от порта USBкомпьютера. Конструкция устройства предусматривает размещение его нагоризонтальной поверхности.
