Пассивные системы линейных массивов JBL VTX A12

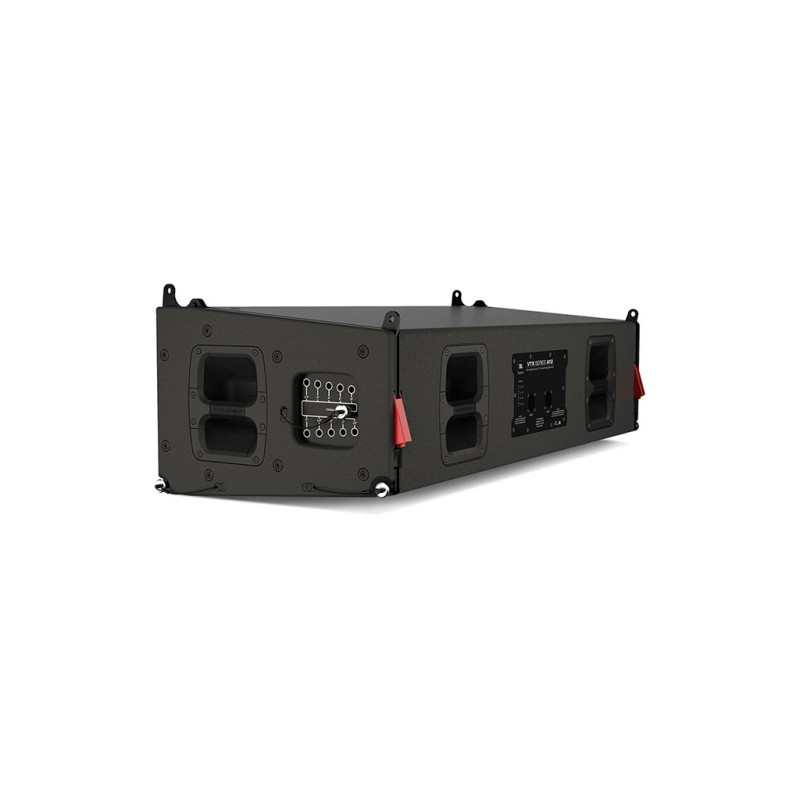

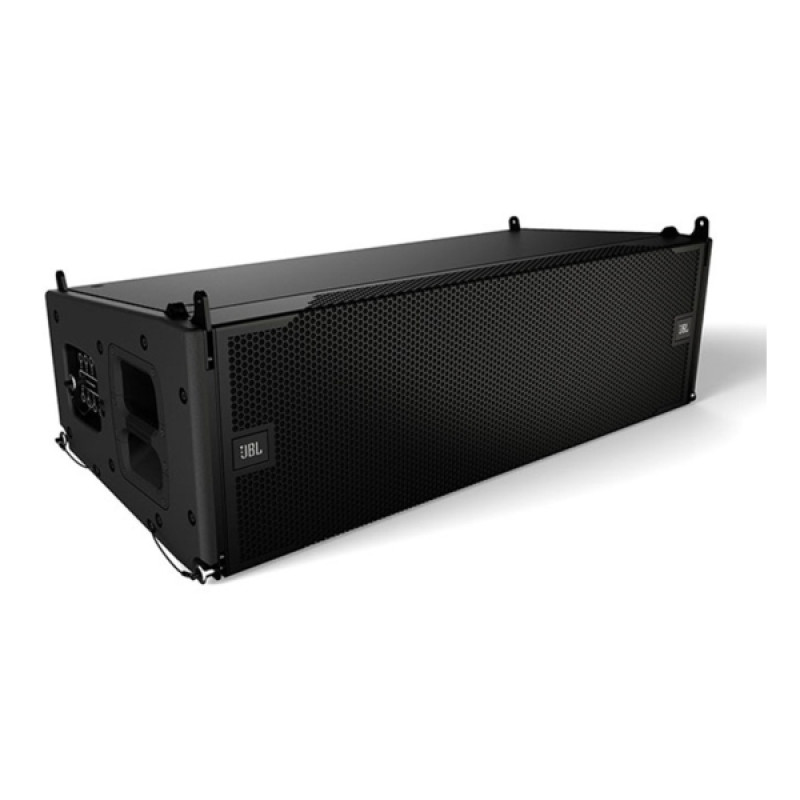

JBL VTX A12 трёхполосный элемент линейного массива с удобной системой подвеса. Элемент линейного массива JBL VTX A12 – это, пожалуй, самая интересная из всех новинок, представленных компанией HARMAN на выставке Prolight + Sound 2017. В данной АС, каждый компонент которой был разработан "с нуля", применён целый ряд инновационных технологий, "призванных вывести легендарное звучание JBL на ещё более высокий уровень". Также VTX A12 может похвастать высокой надёжностью, относительно небольшим весом и новой, весьма удобной системой подвеса. Последняя обеспечивает быстрое развёртывание массива и точное позиционирование благодаря патентованной системе автоматической фиксации корпуса под нужным углом. JBL VTX A12 имеет трёхполосную конструкцию и располагает в общей сложности девятью излучателями. В высокочастотной секции акустики используется три уникальных 2-дюймовых твитера, в которых объединены в одну конструкцию акустический трансформатор и волновод. Таким образом производителю удалось увеличить нагрузочную способность и повысить чувствительность на 6 дБ, снизив при этом искажения. Ещё одна новейшая разработка JBL – Radiation Boundary Integrator (RBI) – объединяет четыре 5,5-дюймовых "среднечастотника" и использует их в качестве волновода для ВЧ-секции. Что касается остальных двух динамиков, они имеют диаметр 12 дюймов и отвечают за воспроизведение низких частот. Отметим также, что изготовлены они по технологии Differential Drive, использование которой позволило в т. ч. значительно снизить вес излучателей. В числе прочих особенностей новинки можно отметить: возможность установки до 24-х элементов VTX A12 в кластер;прочный корпус, выполненный из 11-слойной берёзовой фанеры;полностью закрывающую фронтальную часть решётку, обеспечивающую степень влагозащищённости уровня IP55;наличие четырёх утопленных в корпус ручек для удобства переноски;
малый вес и размеры аксессуаров, необходимых для монтажа АС. JBL VTX A12 - это комплексное звуковое решение туринга для средних и крупных мероприятий и стационарных инсталляций. VTX A12 был разработан с нулевой отправной точки для решения уникальных задач. Новейшие технологии JBL и высокочастотная волноводная конструкция обеспечивают непревзойденную производительность. Запатентованный механизм крепления JBL и проработанная система подвески упрощают развертывание и настройку. Надежность и универсальность, минимальный размер и значительно меньший вес. VTX A12 - это не просто превосходный линейный массив - это совершенно новый способ приблизиться к совершенству. Новые и улучшенные комплектующие JBL обеспечивающие мощную отдачу и легкий вес. Инновационная секция HF объединяет фазирующий керн и волновод обеспечивающий высокую чувствительность и линейность даже при высоких уровнях выходной мощности. Переработанный Radiation Boundary Integrator® (RBI) для уменьшения дифракции звуковых волн, улучшенная чувствительность к, минимальное искажение и охват 90 градусов до 250 Гц. Секция LF нового поколения с динамиками Differential Drive, двойным магнитом и двойной катушкой. Эффективная система подвеса. Новые аксессуары для транспортировки и хранения. Интеграция с программным обеспечением JBL для системного контроля и настройки. Легкая конструкция

Технические характеристики:

• Диапазон частот (-10 дБ): 46 Гц - 19 кГц (предустановка: VTX A12)
• Угол покрытия (-6 дБ)
• По горизонтали: 90 градусов (250 Гц - 18 кГц)
• По вертикали: Изменяется размером и конфигурацией массива
• Системная входная мощность
• LF: 2 x 800 Вт Непрерывный (IEC / 100 час)
• MF: 400 Вт Непрерывный (IEC / 100 час)
• HF: 150 Вт Непрерывный (IEC / 100 час)
• Максимальный пиковый выход:
• 146 дБ (предустановка: VTX A12)
• Рекомендуемое усиление системы:
• Crown Audio I-Tech 12000HD
• Crown Audio I-Tech 4x3500HD
• Системное сопротивление
• LF:2 x 8 Ом
• MF:8 Ом
• HF:8 Ом
• Компоненты
• Низкая частота : 2 x JBL 2264H, диаметр 12 дюймов, двойная звуковая катушка диаметром 3 дюйма, неодимовый магнит
• Средняя частота:4 x JBL 2165H, диаметр 5.5дюймов, двойная звуковая катушка диаметром 2 дюйма, неодимовый магнит
• Высокая частота : 3 x JBL 2423K, диафрагма диаметром 2 дюйма, звуковая катушка диаметром 2 дюйма, неодимовый магнит
• Конструкция
• 18 мм и 15 мм, 11-слойная финская березовая фанера, Black DuraFlexTM
• встроенные углубленные ручки
• IP: IP55 EN (60529)
• УФ-рейтинг: 6 (ISO105-B01)
• Подвес: встроенные подвесные пластины, быстроразъемные штифты, механизм автоблокировки для установки углов
• Угол между корпусами: 0,25, 0,5, 1, 1,5, 2, 2,5, 3, 4, 6, 8, 10
• Решетка: сталь с акустически прозрачной черной тканью
• Соединители:
• Neutrik® SpeakON® NL-8 (2x)
• Пин 1 ± (LF), Пин 2 ± (LF),
• Пин 3 ± (MF), Пин 4 ± (HF)
• Размеры (В x Ш x Г):
• 330,2 мм x 1,118 мм x 495,3 мм
• Вес нетто : 60,8 кг
