USB KLARK TEKNIK DN4816U

Klark Teknik DN4816U является универсальным и компактным интерфейсом для подключения устройств StageConnect, систем Behringer Ultranet и имеет многоканальный USB аудиоинтерфейс для подключения к компьютеру.

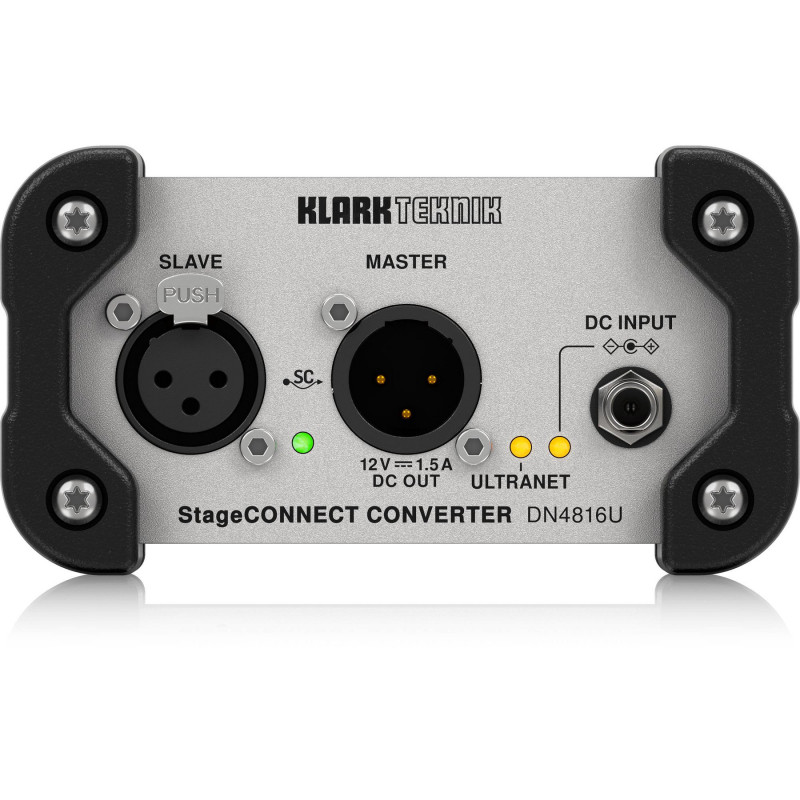

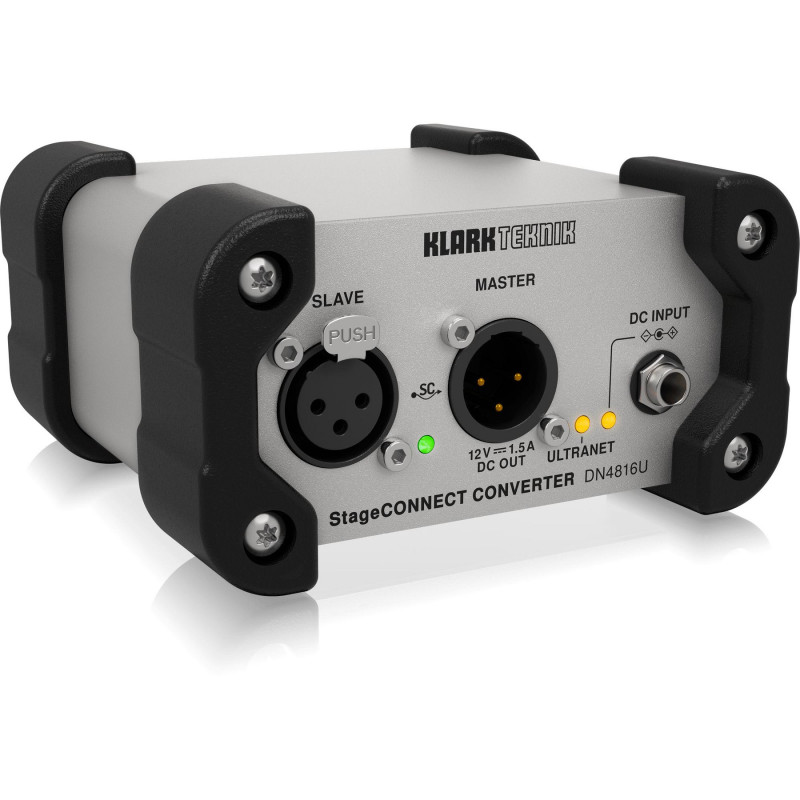

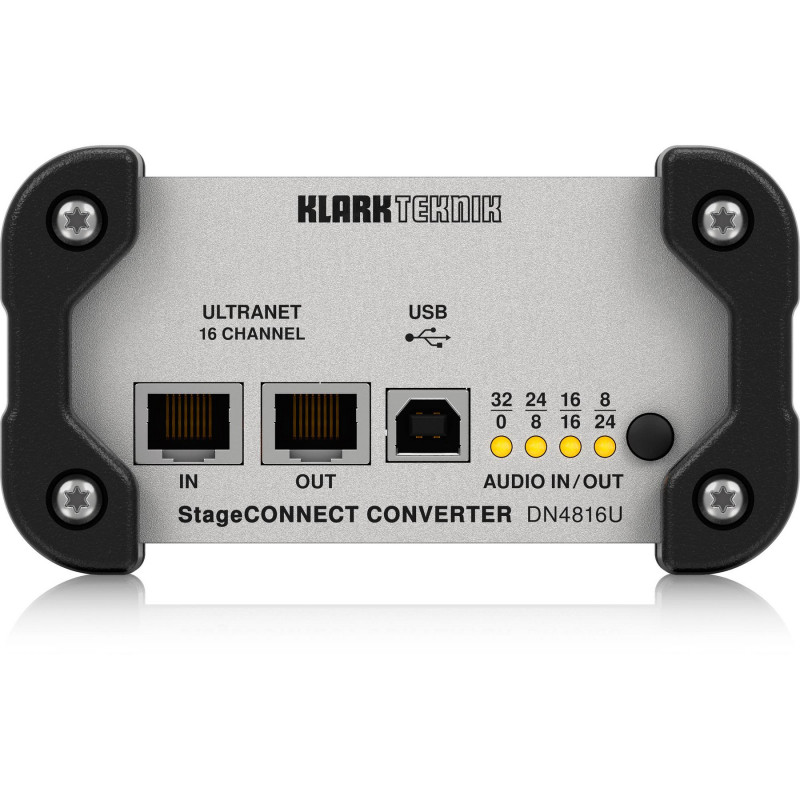

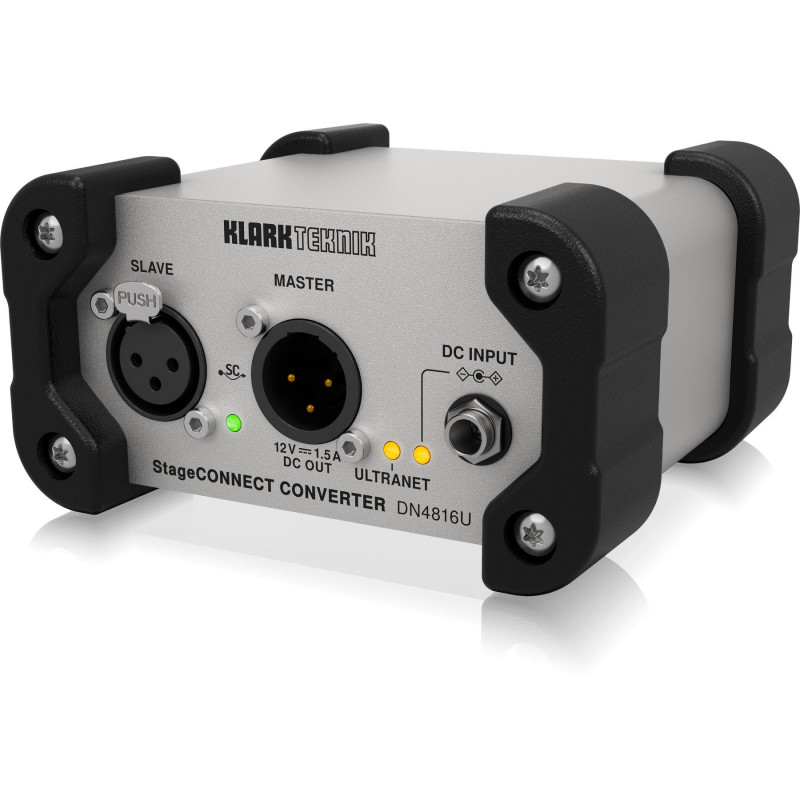

Аудиоконвертер позволяет использовать до 32 каналов между этими устройствами. На передней стороне устройства имеются вход Slave и выход Master на XLR разъемах для подключения устройств StageConnect, индикаторы состояния, вход для питания. На задней — входной и выходной разъемы Behringer Ultranet, USB разъем, индикация режимов и соответствующий переключатель конфигураций ввода-вывода.

Данный интерфейс может быть применим для передачи аудио каналов через USB на персональный мониторный микшер Behringer P16 по протоколу Ultranet, использоваться с Midas MR18 в качестве 16-канального входного блока для микшерной консоли Behringer WING, записывать 32 канала из пульта WING непосредственно в DAW. Конвертеры серии DN48XX можно использовать и с другими устройствами, например с Midas HUB4. StageConnect устройства подключаются одним цифровым DMX кабелем для многоканальной передачи звука. Конверторы серии DN48XX подключаются последовательно и автоматически распределяют каналы для соответствующего подключения. Для передачи каналов по новому стандарту StageConnect понадобится DMX кабель 110 Ом с XLR разъемами, который может передавать данные в обоих направлениях, а длина кабеля не должна превышать 40 метров. Подключенные устройства к StageConnect получают дополнительное питание и могут потреблять до 18 Вт, а значит DN4816U может работать без внешнего источника питания. Новый стандарт StageConnect может передавать 32 канала несжатого PCM аудио в конфигурациях ввода-вывода, 24 бита при 48 кГц и с задержкой менее 0,5 мс. Технология Ultranet умеет передавать до 16 каналов 24-битного цифрового звука по кабелю CAT5, максимально допустимая длина 75 метров. Конверторы серии DN48XX обеспечивают соединение Ultranet для трансляции между StageConnect и Ultranet.

Приборы серии DN48XX могут питаться последовательно по цепи. Каждый конвертор может принимать фантомное питание от Master выхода. Для расчета мощности устройств, подключенных по цепочке, есть специальный StageConnect калькулятор в виде программы на компьютер. Калькулятор также указывает параметры максимальной длины кабеля DMX. Конвертеры имеют возможность автоматической конфигурации, которая адаптирует входную и выходную линию. В конверторах DN4816U присутствует интегрированное преобразование частоты дискретизации — это разделяет вход Ultranet от StageConnect и USB, сохраняя при этом независимость источников синхронизации.

Особенности Klark Teknik DN4816U

• Универсальный и компактный интерфейс
• Подключение устройств StageConnect, систем Behringer Ultranet
• Многоканальный USB-аудиоинтерфейс для подключения к компьютеру
• Автоматическое распределение конфигурации
• Передача 32 каналов несжатого PCM аудио
• Cпециальный StageConnect калькулятор для расчета конфигурации
• Переключатель конфигураций ввода-вывода

Характеристики Klark Teknik DN4816U
