Kramer PIP-4

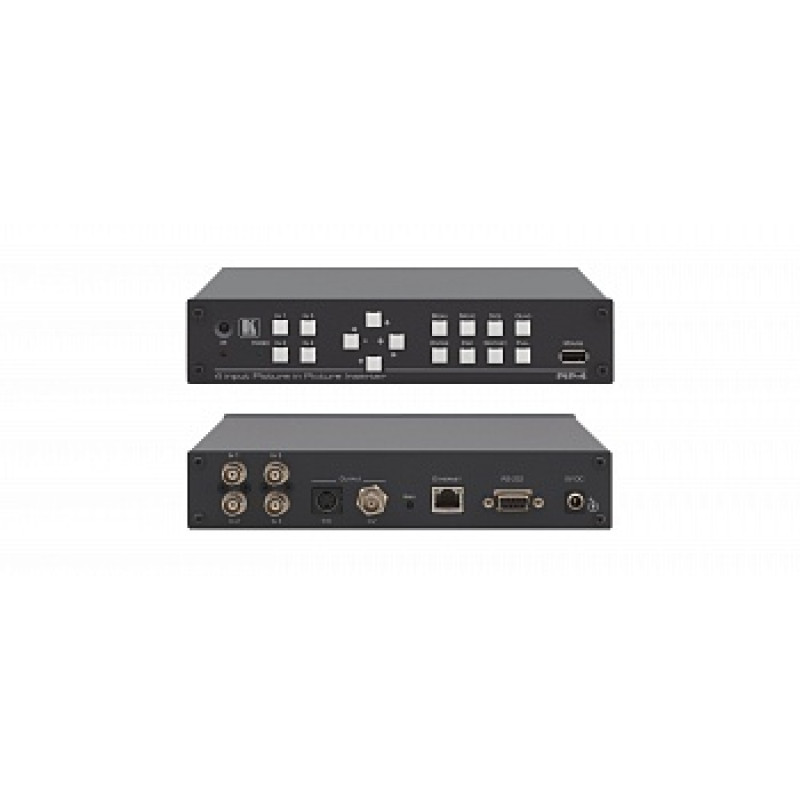

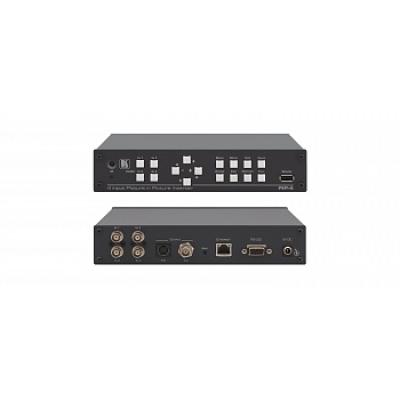

Kramer PIP-4 Высококачественное устройство вставки изображений, представленных композитным видеосигналом. Прибор дает возможность одновременного вывода до четырех изображений на одном экране. Положение и размер каждого изображения регулируются индивидуально.
изображения со всех входов могут отображаться одновременно
функция стоп-кадра для каждого вставленного изображения
нажатием на кнопку Quad включается одновременный показ четырех изображений равного размера
выходной сигнал - композитный и s-Video
поддержка телевизионных систем PAL и NTSC на входах и выходах (без преобразования)
возможность подключения USB-мыши для удобства перемещения по экранному меню и регулировки изображений
встроенный регулятор параметров изображения (яркости, контрастности, насыщенности) ProcAmp для каждого входа
разнообразие возможностей управления - кнопками передней панели, с инфракрасного пульта, мышью (через экранные меню), через интерфейс RS-232 и Ethernet
компактный корпус настольного исполнения. Два прибора могут быть установлены в стандартную стойку рядом друг с другом с помощью адаптера RK-1 (опция), занимая в ней слот 1U.

Технические характеристики Kramer PIP-4:

• ВходыКомпозитный видеосигнал (4 вх.) 1 В, 75 Ом, разъемы BNC
• ВыходыY/C (1 вых.) 1 В (Y), 0,3 В (С), 75 Ом, разъем мини-DIN, композитный видеосигнал (1 вых.) 1 В, 75 Ом, разъем BNC
• Цифровое разрешение10 бит
• Полоса пропускания видеотракта5,4 МГц
• К-фактор0,009
• Отношение сигнал/шум64 дБ
• Дифференциальная фаза0,8°
• Дифференциальное усиление1,1%
• Временной сдвиг сигналов яркости и цветности<15 нс
• Способ разделения сигналов яркости и цветностиАдаптивные четырехканальные цифровые гребенчатые фильтры
• ПамятьЭнергонезависимая память для хранения двух состояний прибора
• УправлениеС передней панели, через экранное меню, интерфейсы RS-232 и Ethernet. Регулировка размера и положения вставленного изображения, регулировка видеопараметров, увеличение, стоп-кадр
• Питание=5 В, 560 мА
• Габаритные размеры (Ш, Г, В)21,5 см х 17,7 см х 4,4 см
• Масса0,8 кг
• В комплектеИсточник питания, пульт дистанционного управления RC-IR3, монтажные уголки
• ОпцииАдаптер для установки в 19-дюймовую стойку RK-1
