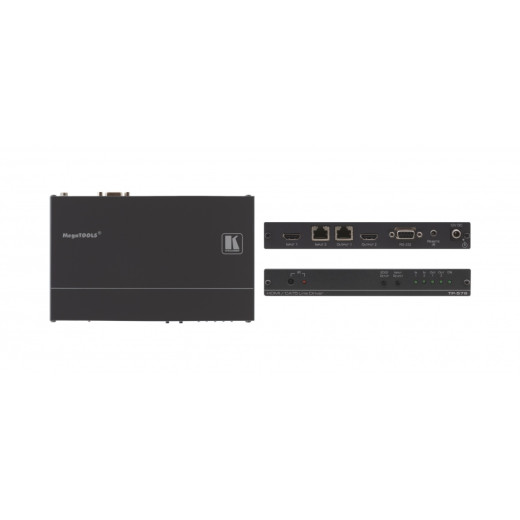

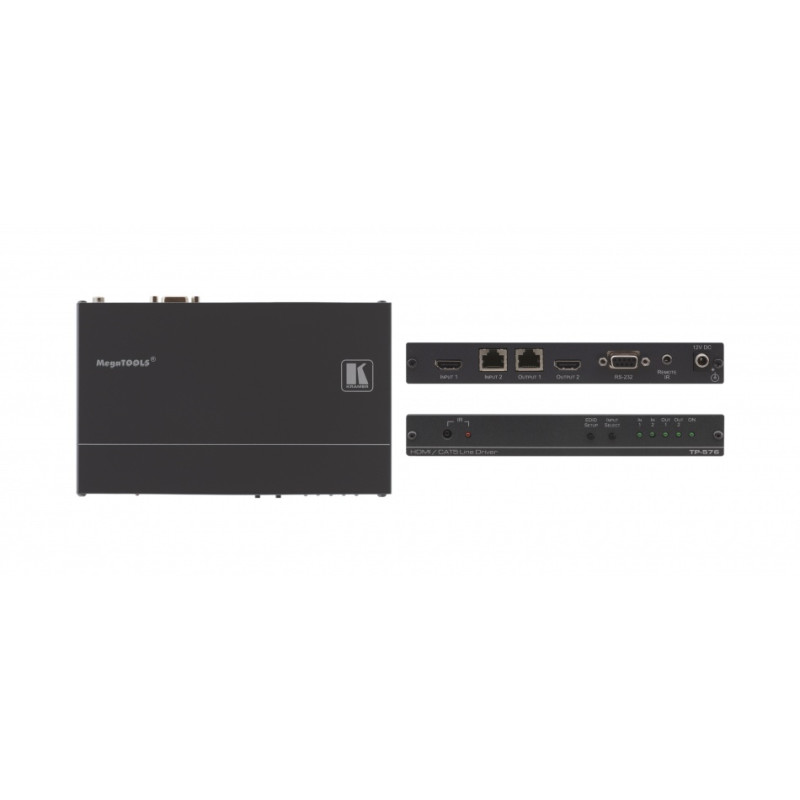

Устройства передачи сигнала по витой паре KRAMER TP-576

KRAMER TP-576 TP-576 - линейный передатчик сигнала HDMI, двунаправленных сигналов интерфейса RS-232 и сигналов инфракрасного управления по кабелю на витой паре. Прибор получает сигнал HDMI либо от местного источника, либо по витой паре от соответствующего передатчика, декодирует выбранный сигнал и выдает его на местные выходы HDMI, RS-232 и ИК, а также на выход для передачи по витой паре.

Особенности

• максимальная скорость передачи данных 1,65 Гбит/с на графический канал
• совместимость с HDTV
• соответствие требованиям HDCP
• поддержка HDMI версии 1.4 (Deep Color, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
• технология объединения сигналов Kramer DGKat™, объединяющая сигналы TMDS и сигналы управления и связи, в сигнал, предназначенный для передачи по кабелю на витой паре. Рекомендуется использовать специальные кабели Kramer DGKat™
• пропуск сигнала 3D без изменений
• пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• пропуск сигнала обнаружения подключения Hot Plug Detect от дисплея к источнику сигнала
• светодиодные индикаторы наличия сигнала на входах и выходах
• длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat723 до 100 м (1080i), до 90 м (1080p)
• максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• управление кнопками передней панели, через RS-232 и с ИК-пульта
• система Power Connect System™ позволяет питать передатчик, приемник и линейные усилители от одного источника
• компактный корпус Kramer MegaTOOLS™. Два прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью универсального адаптера RK-T2B (опция)

Технические характеристики

• Входы: HDMI (1 вх.): разъем HDMI; Витая пара (1 вх.):разъем RJ-45
• Выходы: Витая пара (1 вых.): разъем RJ-45; HDMI (1 вых.): разъем HDMI
• Порты: ИК (1 порт): двунаправленный, 3,5-мм аудиоразъем RS232 (1 порт): двунаправленный, до 38,4 кбит/с, 9-конт. разъем D-sub (для местного управления)
• Полоса пропускания: До 2,25 Гбит/с на графический канал
• Соответствие стандарту HDMI: Поддержка HDMI и HDCP
• Органы управления: Кнопка EDID SETUP, кнопка выбора входа
• Индикаторы: Светодиоды включения питания, наличия сигнала на входах 1 и 2, на выходах 1 и 2
• Питание: =12 В, 950 мА
• Габаритные размеры (Ш, Г, В): 12,1 см x 7,2 см x 2,4 см
• Масса: 0,3 кг
• В комплекте: Источник питания
• Опции: Адаптер для установки в 19-дюймовую стойку RK?3T, приемник Kramer для витой пары, кабели Kramer BC?DGKat524 (категория 5, 24AWG), BC?DGKat623 (категория 6, 23AWG), BC?DGKat7a23 (категория 7a, 23 AWG), кабели HDMI/HDMI
