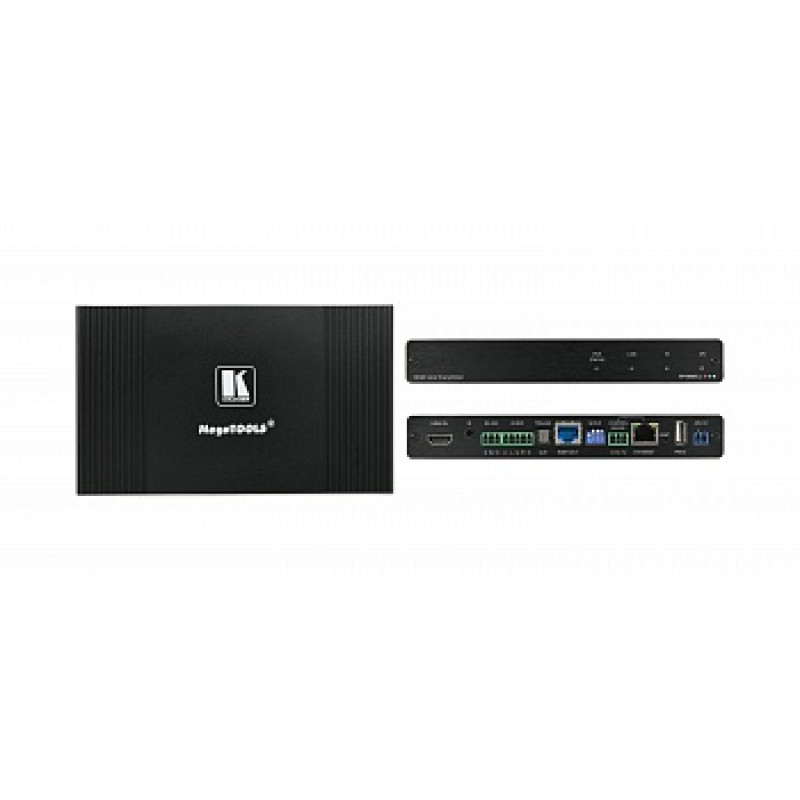

Kramer TP-594Txr

Kramer TP-594Txr – передатчик сигналов HDMI, RS-232, ИК, Ethernet и ARC по кабелю витой пары HDBaseT 2.0 c поддержкой разрешений до 4K@60 Гц (4:4:4) и технологии HDR. TP-594Txr производит преобразование всех входных сигналов в сигнал, передаваемый по линии HDBaseT 2.0, а также вывод ARC (обратного аудиоканала) от удаленного потребителя сигнала на вход HDMI и цифровой и аналоговый аудиопорты. Аналоговый порт также позволяет эмбедировать аудиосигнал в HDMI для дальнейшей передачи по линии HDBaseT. Прибор обеспечивает передачу видеосигнала с разрешением 4K@60 Гц (4:4:4), 24 бита на пиксель (8 бит на канал) на расстояние до 100 м. Для видеосигналов высокой четкости с меньшим разрешением расстояние передачи увеличивается. Рекомендуется использовать кабели экранированной медной витой пары Kramer BC-UNIKat. При использовании кабелей других производителей максимальные значения расстояния передачи могут снижаться.
Стандартный передатчик HDBaseT, обладающий обратной совместимостью с имеющимися на рынке устройствами HDBT более ранних версий.
Использование технологии видеокомпрессии с невысокой степенью сжатия, позволяющей передавать сигналы 4K@60 Гц (4:4:4) и с HDR с визуальным отсутствием потерь и практически нулевой задержкой.
Наличие функции интеллектуальной компрессии – передатчик автоматически определяет отсутствие компрессии у подключённого приёмника стандарта HDBaseT и отключает собственную компрессию для обеспечения расстояния передачи сигнала в соответствии с возможностями приёмника.
Наличие встроенного интеллектуального шлюза управления – возможность удаленного управления подключенными аудио-видео устройствами по IP посредством последовательной двунаправленной шины обмена данными CEC (через вход HDMI) или интерфейсов RS-232/ИК (через соответствующие выходные порты) с использованием локальной сети или линии HDBaseT. Данная функция упрощает и удешевляет инсталляцию, так как имеется возможность не использовать внешний шлюз, а также позволяет осуществить простую интеграцию с системами управления, такими как Kramer Control.
Соответствие стандартам HDMI 2.0 c поддержкой технологии HDR и HDCP 2.2. Поддержка режимов HDMI: Deep Color, x.v.Color™, lip sync, несжатое многоканальное аудио Dolby TrueHD, DTS-HD, 4K, пропуск 3D, сигналов управления CEC, а также данных EDID от дисплея к источнику сигнала без изменения.
Технология Kramer-EDIDPro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств.
Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня.
Функция эмбедирования аудио в передаваемый сигнал HDMI. Возможность замещения текущего аудиосопровождения демонстрируемого видео материала внешним аудиосигналом (линейного уровня).
Расширенные возможности работы с ARC (обратным аудиоканалом). Сигнал ARC от телевизора (в качестве устройства отображения) может быть туннелирован в линию HDBaseT c последующим выводом на HDMI-вход (подключенный, например, к аудио-видео ресиверу), а также на цифровой и/или аналоговый аудиопорт. Это дает возможность использовать высококачественную систему звукоусиления, а также регулировать уровень аудиосигнала при помощи ИК-пульта ДУ ресивера.
Передача сигнала Ethernet – данные передаются в обоих направлениях, что позволяет расширить зону действия локальной сети со скоростью подключения до 100 Мбит/с для осуществления связи или управления устройством.
Передача сигнала управления с интерфейсом RS-232 как для последовательного обмена данными в обоих направлениях, так и для управления устройством.
Передача ИК-сигнала в одном из направлений для управления периферийными устройствами, подключёнными или к приёмнику, или к передатчику.
Наличие светодиодных индикаторов питания, входного сигнала HDMI, подключенной линии HDBaseT и режима PoE для удобства обслуживания и диагностики. Функция удалённого обновления встроенного ПО по Ethernet или через локальный порт USB.
Простота и удобство инсталляции благодаря передаче сигнала и возможности обеспечения питания по единому кабелю витой пары HDBaseT. Компактный корпус Kramer MegaTOOLS® без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального рекомендованного адаптера.

Технические характеристики Kramer TP-594Txr:

• Входы1 HDMI
• Выходы1 HDBaseT: RJ-45; 1 Оптический (цифровое аудио): TOSLINK®
• Порты1 Балансное стерео аудио: 5-конт. блок съёмных клемм; 1 Ethernet: RJ-45 (для управления устройством и расширения локальной сети); 1 RS-232: 3-конт. блок съёмных клемм (для подключения последовательной линии); 1 ИК: гнездо mini-jack 3,5 мм; 1 RS-232 CONTROL: 3-конт. блок съёмных клемм (для управления устройством); 1 USB: USB-A (для обновления встроенного ПО)
• Дальность передачи сигналаСтандартная компрессия цифрового видеосигнала с низким уровнем сжатия для разрешений выше 4K@60 Гц (4:2:0); До 100 м при разрешении 4K@60 Гц (4:4:4) и наличии компрессии. До 100 м при разрешении 4K@60 Гц (4:2:0) и отсутствии компрессии. До 130 м при разрешении Full HD (1080p@60 Гц) и отсутствии компрессии. До 180 м при разрешении Full HD (1080p@60 Гц) в режиме увеличенного расстояния передачи. Примечание: для достижения указанной дальности передачи рекомендуется использовать кабель витой пары Kramer BC-UNIKat
• Cоответствие стандарту HDBaseTСпецификация HDBaseT версии 2.0
• Максимальная скорость передачи данных17,95 Гбит/с (5,98 Гбит/с на графический канал) при наличии компрессии; 10,2 Гбит/с (3,4 Гбит/с на графический канал) при отсутствии компрессии;
• Максимальное разрешение видеосигнала3840x2160@60 Гц (4:4:4), 24 бита на пиксель (8 бит на канал) при наличии компрессии; 4096x2160@60 Гц (4:4:4), 24 бита на пиксель (8 бит на канал) при отсутствии компрессии
• Поддержка цифровых видеостандартовHDCP 2.2, HDR 10
• ИндикацияСветодиодные индикаторы IN (наличие активного входного сигнала HDMI), PoE STATUS (режима питания PoE), LINK (подключенной линии HDBaseT) и ON (питания)
• Локальное управлениеБлок DIP-переключателей (на задней панели)
• Скорость передачи данных RS-232От 300 до 115200 бит/с
• Скорость передачи данных EthernetДо 100 Мбит/с
• Частота передачи данных ИКОт 20 до 100 кГц
• ПитаниеПотребляемый передатчиком TP-594Txr ток при обеспечении им PoE-питания приемника TP-594Rxr: 650 мА Ток, потребляемый отдельно передатчиком TP-594Txr: 450 мА; Адаптер питания 48 В постоянного тока, 1,36 А
• Рабочая температура0°…+40°C
• Температура хранения–40°…+70°C
• Относительная влажность воздуха10%...90% без конденсации
• Соответствие стандартам безопасностиCE, UL
• Соответствие стандартам охраны окружающей средыRoHs, WEEE
• Тип корпусаMegaTOOLS®
• Материал корпусаАлюминий
• ОхлаждениеЕстественная конвекция
• В комплектеАдаптер питания, кабель питания, монтажные крепления
• Габаритные размеры (Ш х Г х В)18,7 x 11,5 x 2,5 см
• Вес0,4 кг (приблизительно)
• Размер в упаковке (Ш х Г х В)34,5 x 16,5 x 5,2 см
• Вес в упаковке0,95 кг (приблизительно)
