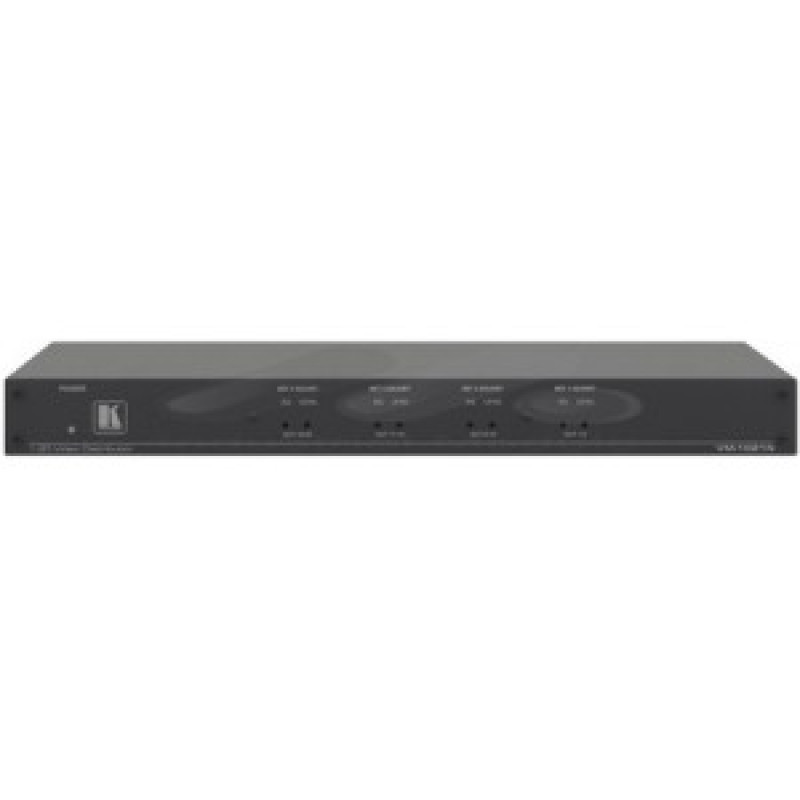

Kramer VM-1021N

Kramer VM-1021N – усилитель-распределитель 1:20 сигналов CV/SD-SDI, разъемы BNC. Распределяет входной сигнал на 20 идентичных выходов. Для работы в системах с кабельными линиями разной длины на передней панели расположены регуляторы усиления видеосигнала и настройки АЧХ для каждой группы из 5-ти выходов (4 группы). С помощью проходных входов прибор можно интегрировать в разветвленные системы распределения сигналов. Устройство обладает высокой производительностью – полоса пропускания 350 МГц позволяет усилителю-распределителю работать с сигналами высокого разрешения или цифровыми сигналами SD-SDI. Прибор выполнен в надежном и прочном корпусе, подходящем для установки в стандартную 19-дюймовую стойку (занимает высоту 1U).

• Входы 1 – CV/однокомпонентный видеосигнал, проходное гнездо, 1 В/75 Ом, кнопка для включения эквивалентной нагрузки 75 Ом, разъем BNC (розетка)
• Выходы 20 – CV/компонентное видео, 1 В/75 Ом, разъемы BNC (розетка)
• Полоса пропускания видеосигнала 350 МГц (на уровне -3 дБ)
• Дифференциальное усиление 0,1%
• Дифференциальная фаза 0,07°
• K-фактор менее 0,05%
• Отношение сигнал/шум 74 дБ
• Регулировка усиления от -1,1 дБ до +2,7 дБ (на частоте 4,4 МГц)
• Настройка АЧХ от 0 до 2,9 дБ (на частоте 4,4 МГц)
• Нелинейность 0,1%
• Связь по постоянному току
• Питание ~230 В, 50/60 Гц, 6,7 ВА
• Рабочая температура 0… +40 °C
• Температура хранения -40… +70 °C
• Относительная влажность воздуха от 10% до 90%, без конденсации
• Габаритные размеры (Ш x Г x В) 483 x 178 x 1U мм (монтируется в стойку)
• Масса 2,6 кг
• В комплекте сетевой шнур, монтажные уголки для установки в стойку, комплект резиновых «ножек»
