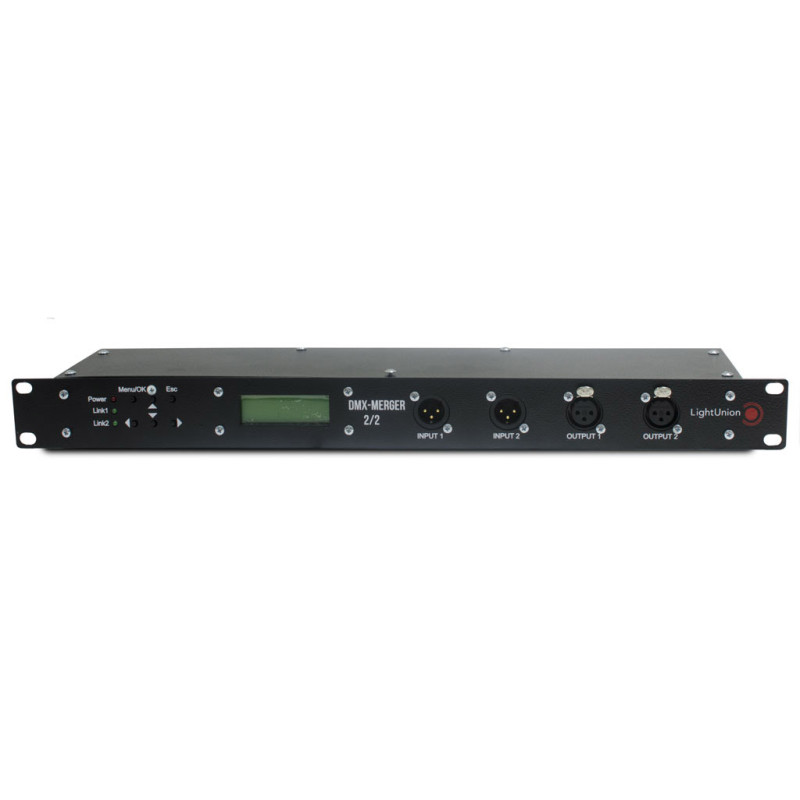

Сплиттер Light Union Dmx-Merger

Light Union Dmx-Merger

• MX-Merger открывает широкие возможности в области параллельного управления конечными устройствами. Данное изделие выполняет переадресацию и слияние линий DMX.
• На начальном этапе DMX-merger принимает сигналы с двух входов и размещает во внутренней, объемом в 1024 байта, памяти, соответствующей размеру двух полных пакетов DMX.
• На этапе вывода информации, устройство выбирает одно или два любых значения из этой области данных, обеспечивая тем самым переадресацию. Выбрав значения, устройство выполняет их слияние.
• Таким образом, выбранные одно или два значения преобразовываются в одно выходное значение разными способами, а именно:
• Сложение – два значения складываются между собой, если возникнет переполнение, то устанавливается максимальный уровень
• Умножение – два значения умножаются между собой и делятся на число 255. Этот способ слияния может использоваться для эмуляции MASTER VALUE
• Максимальный – два значения сравниваются между собой, и максимальное используется для выхода
• Минимальный – аналогично максимальному, с той лишь разницей, что используется на выходе минимальное значение
• Фиксированный – входные данные не используются. На выход поступает фиксированное значение, настраиваемое для каждого адреса индивидуально
• Эффект «Реле» – используется первое входное значение, преобразованное по типу (максимум - минимум). Порог cрабатывания гистерезиса настраивается для каждого адреса индивидуально
• Простая переадресация – преобразований не происходит. Первое значение в неизменном виде поступает на выход
• Последний измененный – два значения проверяются на факт изменения, и последнее измененное значение используется для выхода. Данная функция, очевидно, самая полезная из всех остальных, которая позволяет управлять одними и теми же приборами с двух мест без какого-либо ущерба. Управляет прибором последний.
• Все входы и выходы DMX-Merger’-a полностью опто-изолированы, что позволяет без опаски коммутировать устройства, питающихся от разных щитов энергоснабжения.
