MOTU 828 - Аудиоинтерфейс USB

MOTU 828 – это долгожданная новинка 2024 года, самое последнее поколение интерфейсов звукозаписи от американской компании, которая специализируется именно на этой теме. Очень здорово, что производитель не "почивает на лаврах", а развивается и постоянно внедряет какие-то новые технологии.

Стоит быть внимательным, так как в интернете с тем же названием в поиске выпадает интерфейс 828 mk3 Hybrid. Это очень старая модель 12-летней давности. Её можно узнать по светодиодным пикметрам на передней панели, матричному зеленому экранчику и комбинированному USB2.0/FireWire подключению. Конечно же новая модель MOTU 828 существенно превосходит предшественницу и по внешнему виду, и по параметрам, и по звуку.

Основные особенности MOTU 828

• USB 3.2 Gen 1 звуковой интерфейс с начинкой нового поколения (совместим с USB2.0)
• Общее число каналов 60 (при подключении к USB3 5 Гбит/с): 28 входов и 32 выхода, включая два комбо-входа XLR/TRS микрофонный/линейный/гитарный с раздельным SEND и RETURN, 8 аналоговых входов/выходов TRS (линейного уровня), отдельные мейн выходы на разъемах XLR, два банка 8-канальных оптических входов/выходов, стерео RCA S/PDIF цифровых входов/выходов и два выхода на наушники с передней панели
• Новый 3,9-дюймовый экранчик: яркий 24-битный RGB ЖК-дисплей с высоким разрешением 480 x 128 пикселей обеспечивает пикметры для всех аналоговых и цифровых входов/выходов, а также подробную информацию о состоянии и доступ к аппаратным настройкам через меню
• Студийное качество звука и высококлассные преобразователи: ЦАП ESS Sabre32 обеспечивает динамический диапазон 125 дБ, поддержка всех стандартных частот дискретизации до 192 кГц
• Сверхнизкая задержка и надежные драйверы MOTU: Полная задержка (RTL) составляет всего 2 мс при частоте 96 кГц при использовании высокопроизводительных DAW-хостов.
• Микропрограммное обеспечение (прошивка) и драйверы топ-класса работают с любыми звуковыми приложениями. Подключение к iPad с помощью USB-C или адаптера Lightning (не идет в комплекте)
• Усовершенствованные микрофонные предусилители: прозрачный звук с -114 дБ Кг+шум, 118 дБ динамического диапазона и собственным шумом -129 dBu EIN. Каждый микрофонный канал имеет отдельные регуляторы гейна до +74 дБ, ослабление сигнала (pad) -20 дБ
• Когда к микрофонным входам на передней панели ничего не подключено, разъемы возврата сигнала на задней панели работают как дополнительные линейные входы с идентичными характеристиками, как и у остальных восьми линейных входов
• Аппаратное микширование и обработка в DSP: 24-входовый цифровой микшер с 8 стерео шинами и эффектами, включая реверберацию, 4-полосный эквалайзер, гейт и компрессор
• Управление по Wi-Fi: можно управлять всем с помощью приложения CueMix 5, запущенного на мобильных устройствах или других компьютерах в той же сети, даже несколькими устройствами одновременно, с защитой по паролю
• Управление уровнем аналоговых входных и выходных сигналов с точностью до 1 дБ и инвертирование фазы
• Функции контрольной комнаты: кнопка "talk" на передней панели для общения с записываемым артистом и кнопки выбора колонок "A/B" для быстрого сравнения миксов на двух комплектах студийных мониторов
• Два независимых выхода для наушников: каждый выход для наушников может зеркально отражать друг друга, мейн выходы, любую другую пару аналоговых выходов, любую шину CueMix или любые выходные каналы USB
• Два банка оптических входов/выходов: 16 каналов ADAT с частотой 44,1/48 кГц или 8 каналов S/MUX с частотой 88,2/96 кГц. Банк A может дополнительно обеспечивать стерео TOSLink (оптический S/PDIF) вход/выход с частотой до 96 кГц
• Вход для педали (покупается отдельно), чтобы во время записи можно было выключать без рук любую функцию
• MIDI in/out/thru: подключение MIDI-устройств без необходимости использования отдельного MIDI-интерфейса
• Входы/выходы/входы WordClock: поддержка всех частот дискретизации до 192 кГц
• Loopback для прямой трансляции или подкастинга
• Реампинг: повторно усиливать необработанный сигнал, используя различные усилители и кабинеты, или плагины для моделирования усилителя, чтобы поэкспериментировать с различными оттенками звука
• Приложение CueMix 5: управление микшированием и опциями с Mac, PC или устройства iOS
• Performer Lite: рабочая станция с более чем 100 инструментами в комплекте, десятками эффектов и 6 Гб лупов для создания музыки, также в комплекте Ableton Live Lite

Список функций, на наш взгляд, содержит всё необходимое для профессиональной коммерческой студии. Если бюджет позволяет, MOTU 828 вполне подойдет и в любую персональную или домашнюю студию.

MOTU 828 поставляется в коробке огромных размеров, вполовину больше, чем сам интерфейс. Внутри в ложементе находится сам интерфейс и качественный двухметровый USB-C кабель, сертифицированный стандартом USB3.2. Также в комплекте идёт печатная инструкция, однако проще зайти на официальный сайт по адресу motu.com/828-start и посмотреть видео производителя, в котором подробно рассказывается об установке ПО для Windows и Mac.

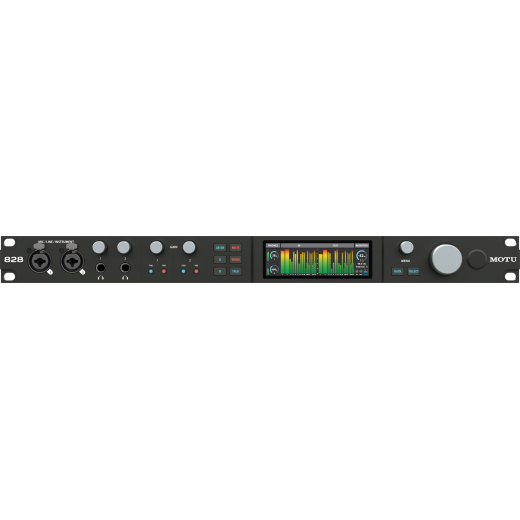

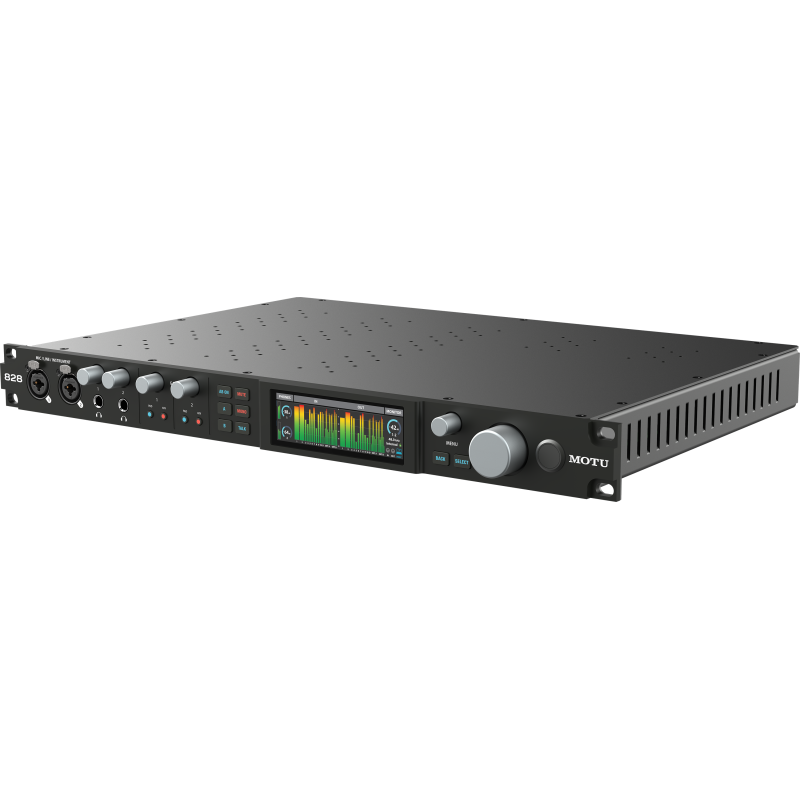

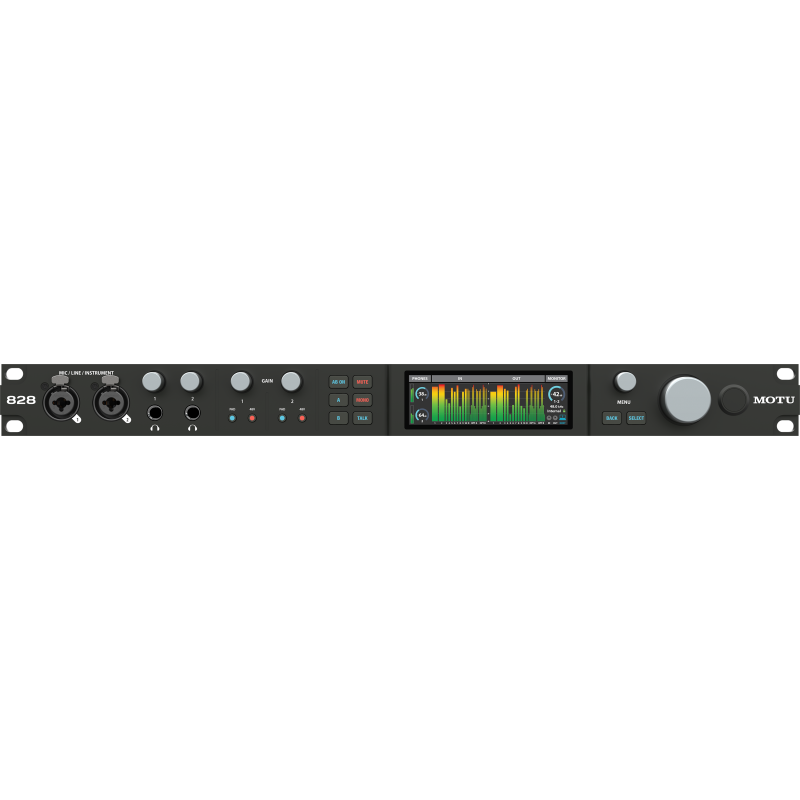

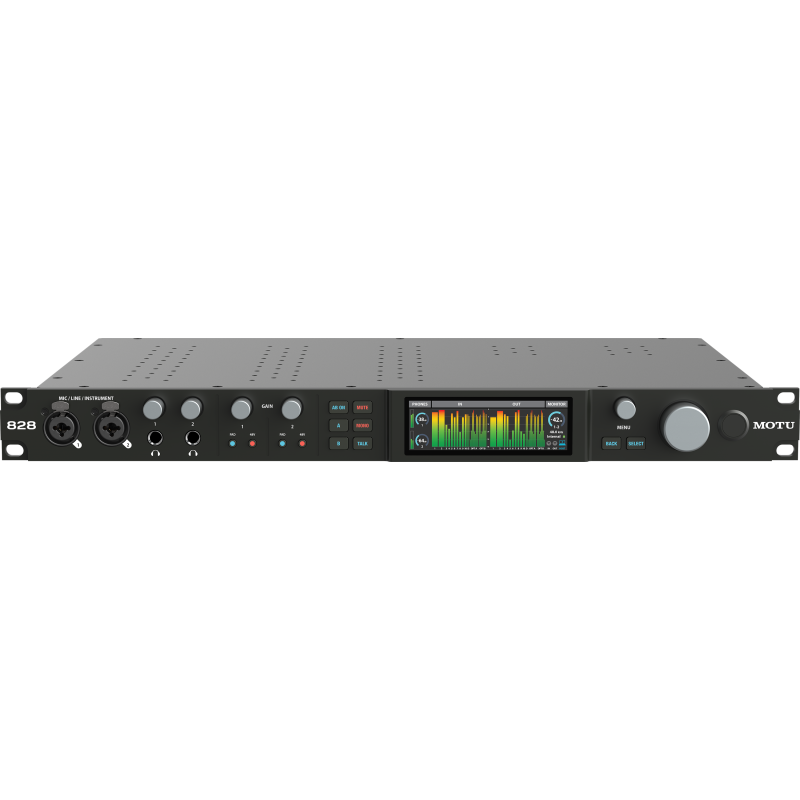

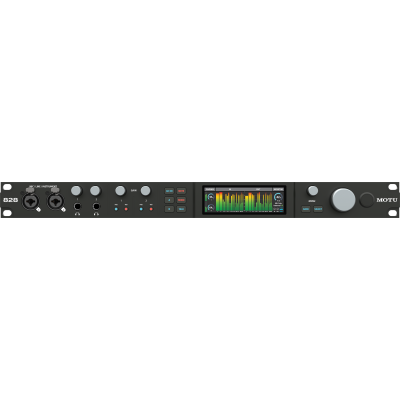

Крепкий металлический корпус MOTU 828 из алюминия имеет фрезерованную переднюю панель с металлическими ручками. Есть крепления для установки в стандартную рэковую стойку. Также можно просто положить интерфейс на стол или на полку. Снизу нет отверстий для вентиляции, электронная начинка MOTU 828 не нагревается, так что проблем с этим не возникнет. Традиционно для MOTU задействованы фирменные комбо-разъёмы Amphenol. Все ручки для гейна, мастер-регулятора и наушников - это цифровые энкодеры. Регуляторы крутятся абсолютно с небольшим приятным усилием. Качество покраски и нанесения надписей на самом высоком уровне. Спереди удобно расположены разъёмы для подключения микрофонов и гитары, а также пара выходов на наушники. Выходы полностью независимые, на них можно назначить разные источники сигнала или сабмиксы в панели управления.

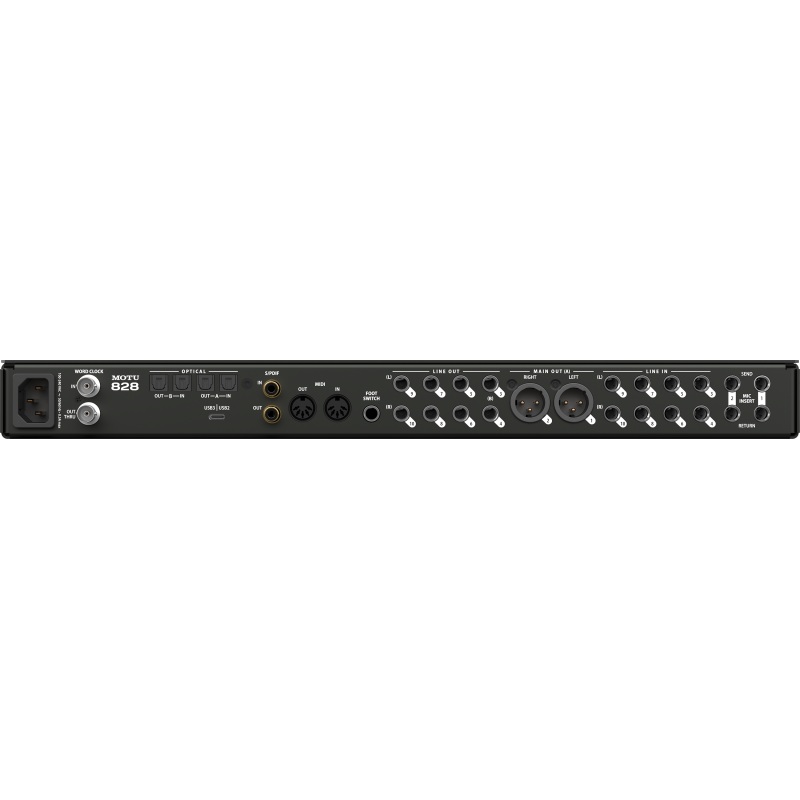

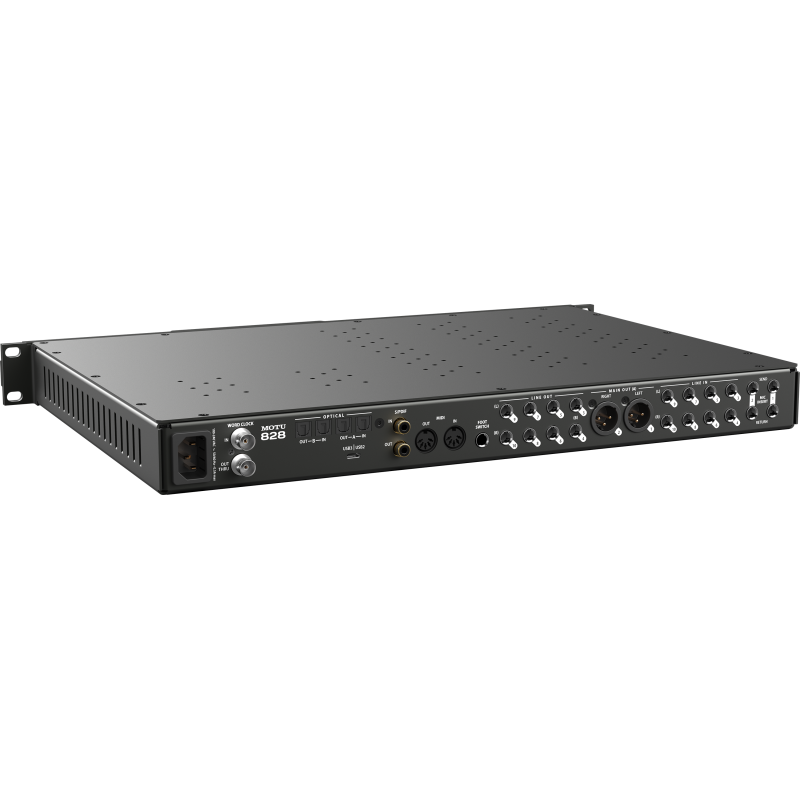

На задней панели находятся все разъёмы подключения. Разумеется, они все являются балансными и регулируемыми. Выход MAIN OUT назначен на отдельную большую крутилку громкости, остальные управляются из панели. Также на MAIN OUT можно вывести любой выход или сабмикс. Отметим большое количество опций расширения, от RCA SPDIF/Toslink до целых двух банков ADAT, что даёт дополнительно 16 входных и выходных каналов. WordClock служит для интеграции в существующий студийный сетап. Отдельные MIDI-разъёмы позволяют подключать разное оборудование, например MIDI-клавиатуру. Есть даже разъём для педали, чтобы быстро включать какой-то вход.

Характеристики выходов и выходов, а также максимальный размах сигнала указан в таблице:

Как мы видим, это очень хорошие цифры, на уровне лучших студийных устройств, со сверхнизкими искажениями. Наши измерения ниже в обзоре их полностью подтвердили. Получаем лучшие параметры среди всех текущих устройств MOTU. Формально флагманом линейки интерфейсов является Thunderbolt/AVB-интерфейс MOTU 828es, вышедший в 2017 году. Но у него цифры искажений входов и выходов -108 дБ, а у новинки целых -114 дБ! Как видим, прогресс не стоит на месте.

Что касается задержки, то Thunderbolt подключение MOTU 828es обеспечивает рекордные 1.6 мс, а USB3.2 подключение MOTU 828 лишь немногим хуже, 2.0 мс. При прочих равных, на наш взгляд, новый 828 смотрится гораздо интереснее, и его намного проще подключать к компьютеру или ноутбуку.

В электронной начинке впервые применена полностью новая цифровая часть. Огромных размеров ARM Cortex-A15 процессор TI Sitara может похвастать поддержкой USB3.2, высокой скоростью работы и встроенным аппаратным DSP TI C66x, поддерживающим VLIW операции с плавающей точкой. Фактически это означает мощное ускорение всех обработок звука с низкой задержкой, за одну операцию процессора. Два чипа поменьше рядом - это оперативная память DDR3 и контроллер питания. Надо отметить, что цифровая часть расположена на отдельной печатной плате, как и полагается.

В качестве АЦП применен 8-канальный конвертор 32 бит 768 кГц AKM AK5578, динамический диапазон 121 дБА, Кг+шум -112 дБ. Рядом с ним расположена его двухканальная версия AKM AK5572 c точно такими же характеристиками. Всего получается 10 независимых каналов оцифровки.

В качестве ЦАП традиционно для MOTU используется 8-канальный ES9026PRO (124 дБА динамического диапазона, Кг+шум -110 дБ). При этом, MOTU получили даже более высокие параметры конечного устройства, чем заявлены в паспорте чипа, что говорит о проведенной серьезной инженерной работе.

Как и во многих старших AVB-интерфейсах MOTU здесь стоит чип PGA2500 - аналоговый микрофонный предусилитель с цифровым управлением уровня входа. EIN собственный уровень шума −128dBu. THD+N при усилении 30 дБ всего 0.0004%. Отметим рекордный гейн до +74 дБ, что позволяет подключать любые самые низкочувствительные динамические и ленточные микрофоны. Выход на наушники обслуживает интегрированный усилитель OPA1688A. Размах сигнала здесь увеличен со стандартных 3.3Vrms до 4Vrms, что хватит для любым массовых моделей наушников.
