Оптический и коаксиальный Procab CCX160
Procab CCX160

Оптический и коаксиальный Procab CCX160


Артикул:
86944
Наличие:
уточняйте у менеджера

оаксиальный кабель RG-6/U
567р
Хочу скидку! В кредит/рассрочку от 30р Сравнить товар

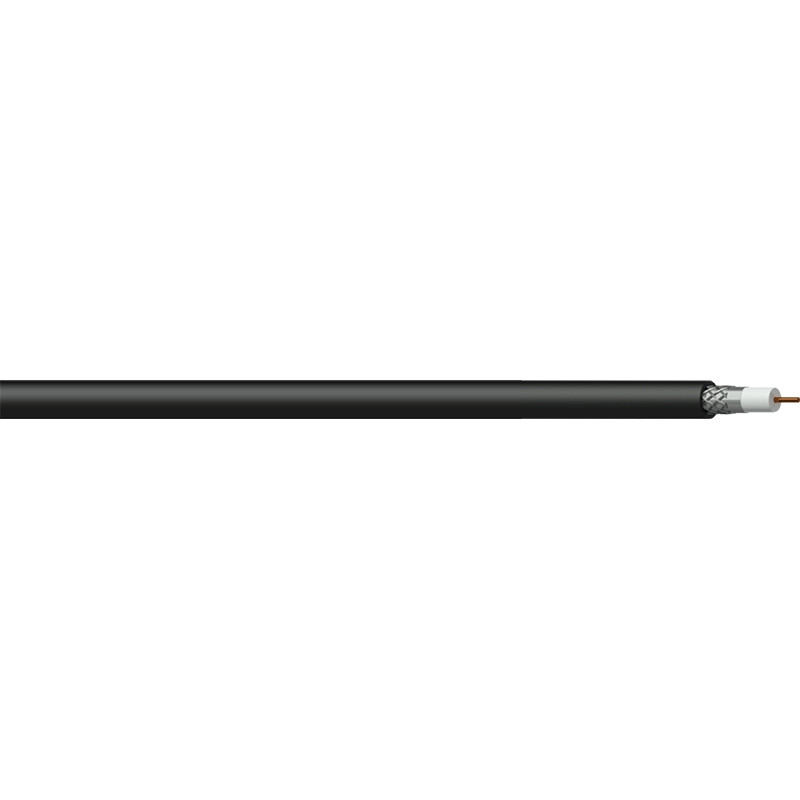

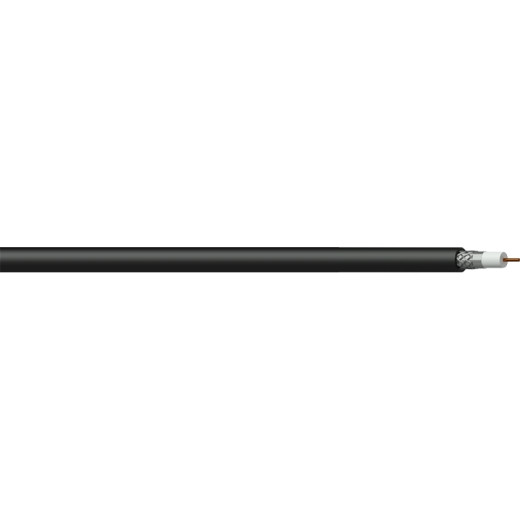

Procab CCX160 – Коаксиальный кабель RG-6/U с однопроволочной OFC жилой, 75 Ом, негорючий, без галогенов.

Прочная оболочка Flamoflex (NHFR). Однопроволочная жила диаметром 1,02 мм (AWG 18) в изоляции из вспененного полиэтилена. Двойной экран: алюминий-майларовая пленка + витой медный. Диаметр кабеля 7,0 мм, цвет черный. Рабочие температуры: от -20 до +80 °C.

  • Очень низкий уровень затухания сигнала
  • Однопроволочная медная жила
  • Двойная конструкция экрана — луженая медная оплетка и двойная алюминий-майларовая пленка
  • Имеет внешнюю оболочку Flamoflex с низкой дымностью, без галогенов (IEC 60332-1)
  • Простой в монтаже, совместим с обжимными разъемами Neutrik BNC NBNC75BTU11
  • Передача сигнала HD-SDI на расстояния до 111 м
  • Передача сигнала 3G-SDI на расстояния до 76 м
  • Волновое сопротивление 75 Ом ±5 %
  • На оболочку нанесены метки длины, помогающие отмерять кабель при нарезке и прокладке

Сфера применения

  • Кабельное телевидение (CATV), системы видеонаблюдения (CCTV), передача аналогового видео или цифровых HDTV-сигналов SDI, HD-SDI и 3G-SDI

Характеристики затухания

Частота (МГц) 1 5 10 25 100 180 270 360 540 720 1000 1500 3000 4500
Затухание (дБ/100 м) 0,71 1,706 2,33 3,543 6,398 9,33 11,50 12,60 15,60 18,20 21,064 26,215 41,00 48,953

*номинальные значения, максимальное затухание = номинальное значение x 1,5

Возвратные потери (минимально)

Частота (МГц) 5—1600 1600—4500
Возвратные потери (дБ/100 м) >20 >15

Расстояние передачи сигнала

Скорость потока 270 Мбит/с 360 Мбит/с 1,5 Гбит/с 3 Гбит/с
Стандарт SDI SMPTE 259M
SD-SDI
SMPTE 259M
широкоэкранный SD-SDI
SMPTE 292M
HD-SDI
SMPTE 424M
3G-SDI
Примеры видеоформатов 480i 576i 720p / 1080i 1080p
Рекомендуемая длина CCX160 406 м 354 м 111 м 76 м

Характеристики

Форма круглый
Категория кабеля коаксиальный кабель RG-6/U 75 Ом
Число проводников 1
Внутренний проводник 1 x 1,02 мм
Материал проводника медь
Сечение проводника 0,82 мм²
AWG проводника 18
Материал изоляции полиэтилен вспененный (Foamed PE)
Диаметр изоляции 4,57 мм
Цвет изоляции белый
Экран 1 алюминиевая фольга на майларе (Al-Mylar)
Плотность экрана 100 % покрытие, 25 % перекрытие
Экран 2 плетеный луженый медный; 16 x 9 x 0,12 мм
Сепаратор нет
Материал внешней оболочки полимер негорючий без галогенов (NHFR)
Диаметр внешней оболочки 7 мм
Цвет внешней оболочки черный
Электротехнические параметры
Сопротивление проводника на 1 км 22,5 Ом
Емкость жила / экран на 1 м 53 пФ
Электрическая прочность 1,5 кВ пост. (1 мин)
Сопротивление экрана на 1 км 14,9 Ом
Волновое сопротивление 75 Ом
Номинальное напряжение 300 В
Эксплуатационные характеристики
Диапазон рабочих температур −20…+80 °C (стационарная инсталляция)
−15…+60 °C (нестационарная инсталляция)
Минимальный радиус изгиба стационарная инсталляция: 8 x внешних диаметров кабеля
нестационарная инсталляция: 10 x внешних диаметров кабеля
Соответствие нормативам
Сертификат химической продукции REACH 1907/2006
Испытание на нераспространение горения IEC 60332-1
Устойчивость к УФ-излучению да (UL 1581, section 1200, UVA, 720 h)
Испытание на плотность дыма IEC 61034
Испытание на определение выделяемых газов галогенных кислот IEC 60754, EN 50267-2-1
Стандарты в области охраны природы и окружающей среды RoHS2 Directive 2011/65/EU
