Процессоры QSC DCP300

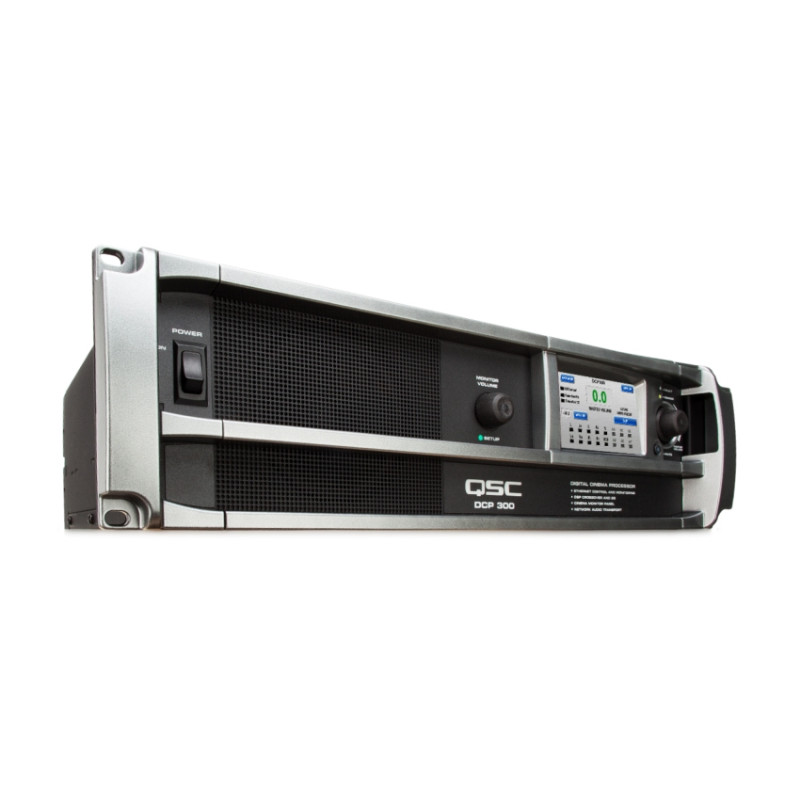

QSC DCP300 - Цифровой процессор для цифровых кинотеатров

Особенности:

• Цифровые входы (до 16 каналов аудио).
• Передача аудио по протоколу CobraNet.
• Сетевое управление и контроль через SNMP.
• Автоматизация управления через RS-232.
• Аналоговые входы для кинопроцессоров.
• Аналоговые входы линейного и микрофонного уровня.
• Общий уровень громкости и 1/3-октавные графические эквалайзеры на всех каналах.
• Монитор с сенсорным экраном.
• Цифровые кроссоверы для фронтальных каналов (три или пять каналов в пассивном и 2-, 3- или 4-полосном режимах).
• Совместимость со всеми DCA-усилителями – тысячи залов, оборудованных DCA, имеют возможность управления и мониторинга по сети.
• Двойные блоки питания с распределением нагрузки для бесперебойной работы в случае сбоя.
• Для быстрой замены устройства предусмотрен слот карты памяти SD, с помощью которой можно оперативно перенести все настройки с одного прибора на другой.
• Несколько режимов bypass, позволяющих перенаправить звук в обход повреждённых компонентов системы.
• Приложения DCP Manager и DCPNet PC для настройки, контроля и мониторинга.
• DCPConnect – мобильное приложение для iPhone или Android, обеспечивающее настройку и мониторинг системы с помощью смартфона.
• Простая интеграция с любыми кинопроцессорами.
• CobraNet позволяет осуществлять маршрутизацию аудиосигнала и будущие расширения системы.
• Постоянные усовершенствования программного обеспечения и прошивки добавляют новые возможности к существующему оборудованию с помощью простых обновлений прошивки и обновленных версий программного обеспечения.
• DCP 300 специально разработан для нужд современных цифровых кинотеатров.

Спецификация:

Контроллеры на лицевой панели:

• Выключатель питания: кулисный переключатель.
• Выключение звука (mute): кнопочный переключатель.
• Контроль общей громкости: вращаемый энкодер.
• Контроль громкости монитора/установка параметров: вращаемый энкодер.
• Навигация по меню: сенсорный экран.

Разъемы на задней панели:

• 1-я входная группа D-Cinema: DB-25, AES3/EBU, каналы с 1 по 8.
• 2-я входная группа D-Cinema: DB-25, AES3/EBU, каналы с 9 по 16.
• Основной аналоговый вход: DB-25, аналоговые каналы с 1 по 8.
• Дополнительный аналоговый вход (auxiliary): DB-25, каналы окружающего звука.
• Универсальный микрофонный/линейный вход: XLR, микрофонный (+ фантомное питание) или линейный уровень.
• Вход S/PDIF: RCA, цифровой интерфейс стереофонического аудиосигнала.
• Входы L/R: 2 RCA, левый и правый каналы аналогового сигнала линейного уровня.
• Выходы Dataport: 14 HD-15, интерфейсы для подключения к усилителям QSC.
• Входы автоматизации: 2 разъема (6-пиновый Euroblock) аналоговых управляющих входов с цифровой выборкой.
• Разъем Serial Control: DB-9, последовательный интерфейс RS-232.
• Выход Logic Output: 2 разъема (4-пиновый Euroblock) внешнего контроля.
• Выход Relay Output: 2 разъема (6-пиновый Euroblock) внешнего контроля.
• Порт USB: интерфейс конфигурации и управления.
• Порт RJ-45: подключение к сети 10/100 Mbps.
• Порты RJ-45s: подключение CobraNet primary/secondary по 100 Mbps сети.
• Слот для SD-карты: SD-карта (1 Гб мин).

Выходы HI and VI:

• Тип выходного каскада: одиночный (балансный Z).
• Выходное сопротивление: 50 Ом.
• Номинальный выходной уровень: -11,8 dBu (200 mV rms).
• Требования к нагрузке: Rmin=2 кОм, Cmax=4 nF.

Цифровое аудио:

• Протокол передачи данных: CobraNet, версия 2.
• Скорость передачи данных: 100 Mbps (Fast Ethernet).
• Порты: 1 primary, 1 secondary (автопереключение при сбое).
• Требования к подключению: Кабель UTP Cat-5 или лучше (максимальная длина 100 м), прямое подключение только к портам коммутатора проводной сети, выделенной LAN или VLAN.

Сетевое подключение:

• Протокол: реализация стандартного TCP/IP через Ethernet или Fast Ethernet.
• Скорость передачи данных: 10/100 Mbps.
• Требования к подключению: Кабель UTP Cat-5 или лучше (максимальная длина 100 м), прямое подключение только к портам коммутатора проводной сети, выделенной LAN или VLAN.

• Напряжение питания: 100-240 В, 50/60 Гц.
• Габариты (мм): 133 х 483 х 386.
• Вес: 7,5 кг.
