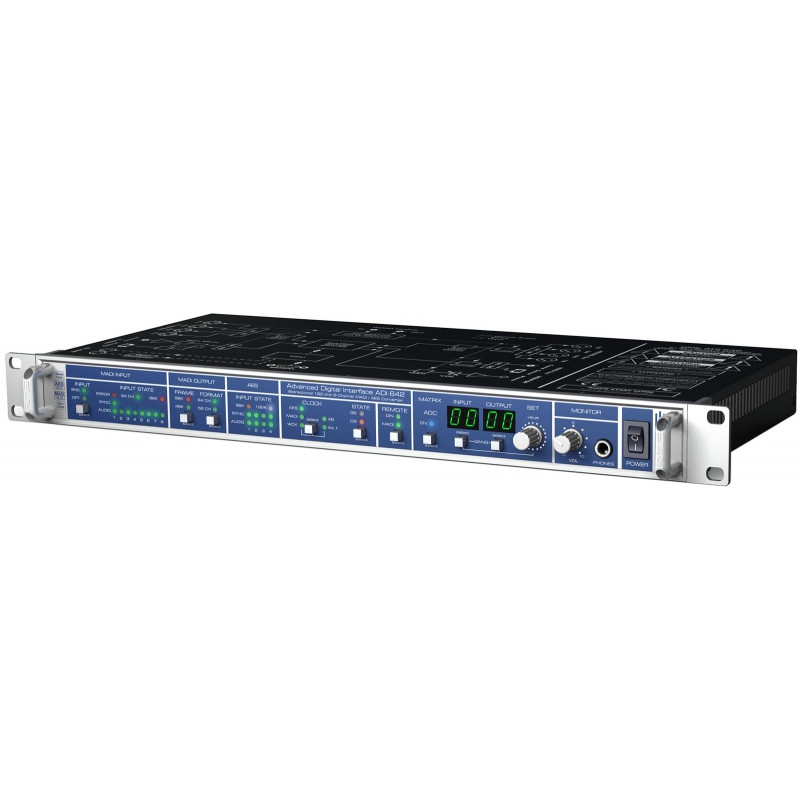

АЦП/ЦАП конвертор RME ADI-642

RME ADI-642 2 x 8 канальный конвертер, 24 Bit / 192 kHz, маршрутизируемый MADI <> AES/EBU, 19", 1U.Является последним дополнением к RME успешной серии MADI. Среди других приложений, устройство может служить в качестве идеального интерфейса AES/EBU для PCI-карты в HAMMERFALL DSP MADI. Он поддерживает до 192 кГц при 24-Bit. Самой выдающейся отличительной чертой является простая в использовании 72 х 74 матрица маршрутизации, которые могут назначить индивидуальный входной канал для каждого выходного канала, что позволяет свободно конфигурировать все 64 канала MADI и 8 каналов AES.
Дополнительные функции включают в себя:
прямую поддержку MADI и провода Quad
автоматическую компенсацию задержки при использовании более одного источника
аналоговый стерео выход монитора, до 192 кГц
детальное отображение состояния для MADI и AES
полностью дистанционное controlable помощью MIDI
передача данных MIDI с помощью MADI
SteadyClock для максимального снижения джиттера и регенерации часов

Компактное устройство с 19" шириной и 1 единица высоты служит конвертером MADI в/из AES. MADI обрабатывает 64 канала 24-битного звука на частотах дискретизации до 48 кГц, 32 канала до 96 кГц и 16 каналов до 192 кГц. Все каналы передаются по одному кабелю, либо по коаксиальный (BNC), либо по оптическому сетевому. В обоих случаях, длина может достигать более 100 метров. Конвертация AES/EBU осуществляется через 4 XLR входы и выходы, соответственно. Таким образом, ADI-642, является идеальным интерфейсом между несовместимым MADI оборудованием.Полностью автоматический выбор между оптическим и коаксиальным входом предлагает удобный режим резервирования для критически важных приложений. ADI-642 предоставляет функцию SteadyClock в одноместных, двухместных Quad Speed, распределяет сигналы по проводам 96 кГц в поток MADI данных и портов AES, и поддерживает двойную частоту дискретизации. В известной технологии SyncAlign и SyncCheck из других продуктов RME обеспечивают идеальную синхронизацию и четкое обнаружение ошибок. Когда устройство выключено, все настройки сохраняются.Кроме того ADI-642 имеет простую в использовании 72 х 74 Matrix Router (матричный роутер). Входной сигнал может быть назначен каждому выходному каналу, и для AES, и для MADI. Это предполагает не только свободную маршрутизацию сигнала при преобразовании формата, но также экспедирование и маршрутизации сигналов в том же формате. Входной сигнал может также быть распределен на любое количество выходов. С более, чем одной ADI-642, несколько MADI сигналв могут быть объединены в один MADI поток. 16 MIDI каналов могут быть переданы по MADI. Устройство может быть полностью дистанционным управляться и настроиваться с помощью MIDI, и показывать все статусы через MIDI. Каждый ADI-642 может быть предоставлено отдельное ID, что позволяет отдельно и удаленно управлять различными устройствами только с одним MIDI каналом.

Применение:
AES/EBU интерфейс для RME HDSP в МАДИ
AES/EBU коммутационный бокс для любого устройства MADI
Цифровой многоядерный позволяет передачу сигнала на большие расстояния с помощью одного кабеля
MADI коаксиальный/оптический или наоборот преобразователь
MADI перераспределитель, коммутационная панель и маршрутизатор
MADI-слияние
RMEs SteadyClock позволяет ADI-642 использование MADI без дополнительного подключения к Word Clock, и гарантирует отличное качество часов в любой ситуации. Благодаря высокоэффективному снижению джиттера, любой тактовый сигнал (даже AES и Word Clock) могут быть улучшены и обновляемы, и в дальнейшем быть использованы в качестве опорной частоты на выходе Word Clock. Интеллектуальное управление часами сохранит последнюю действующую частоту дискретизации в случае потери входного сигнала.Выход аналогового монитора работает в стерео и имеет низкое сопротивление. Он может быть использован в качестве линии выхода для наушников и поддерживает 192 кГц при 112 дБ SNR. Матрица маршрутизации может назначить любой из 36 стерео входных пар к выходу монитора.Типичным примером применения является использование HDSP MADI PCI-карты в компьютере с ADI-642 в качестве внешнего интерфейса AES. MADI передает по 64 каналам, до восьми ADI-642 может быть использовано одновременно, чтобы обеспечить все 64 канала с помощью 32 AES входов/выходов. Интегрированная матрица маршрутизатора делает такую установку легко настроиваемой. Сигнал MADI пропускают от устройства к устройству. При прохождении через сигнал MADI, задержка происходит в ADI-642, в результате чего входы и выходы AES показывают смещение. Эта проблема будет исправлена ​​в автоматическом режиме компенсации задержки. Каждый ADI-642 автоматически определяет устройство с которым он находится в цепи, и исправляет входные и выходные данные AES, так что все АES I/O работают как один. Дополнительно, режим автоматического конфигурирования настраивает все ADI-642, чтобы использовать подряд AES входы/выходы. Ручная настройка с помощью матрицы каждого блока не требуется.ADI-642 совместим с интерфейсами MADI таких компаний, как Sony, Lawo, Euphonix, STAGETEC, Юнгер, AMS и др.

Техническеи характеристики:

• Вход МАДИ: 1 х BNC, 1 х оптический
• Выход МАДИ: 1 х BNC, 1 х оптический
• Вход AES/EBU: 4 х XLR, электрически изолированы, весьма чувствительны входной каскад (<0,3 Vpp), SPDIF совместимы
• Выход AES/EBU: 4 х XLR, сбалансированный трансформатором, 5 Vpp
• Часы: BNC, сигнал Адаптация схема (функционал из 1,2 Vpp)
• Word Clock: BNC, низкая ступень водитель сопротивление, 4 Vpp в 75 Ом, короткого замыкания
• MIDI-вход и выход: с помощью домкратов 5 двух-контактный DIN
• Источники синхронизации: МАДИ, AES, слово часы, внутренняя
• Varipitch: входным сигналом или слово часы
• Примеры частоты: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, переменная (синхронизация / часы слова)
• Частота дискретизации:
• MADI: 32 - 192 кГц,
• часы: 27 кГц - 200 кГц, AES: 28 кГц - 200 кГц
• Джиттер: внутренние часы <1 нс, внешние часы <1 нс
• Подавление:> 30 дБ (2.4 кГц)
• Чувствительность: все ФАП работают без ошибок даже при 100 нс
• Питание: внутренний режим переключения PS, 100V - 240V AC, 20 Вт
