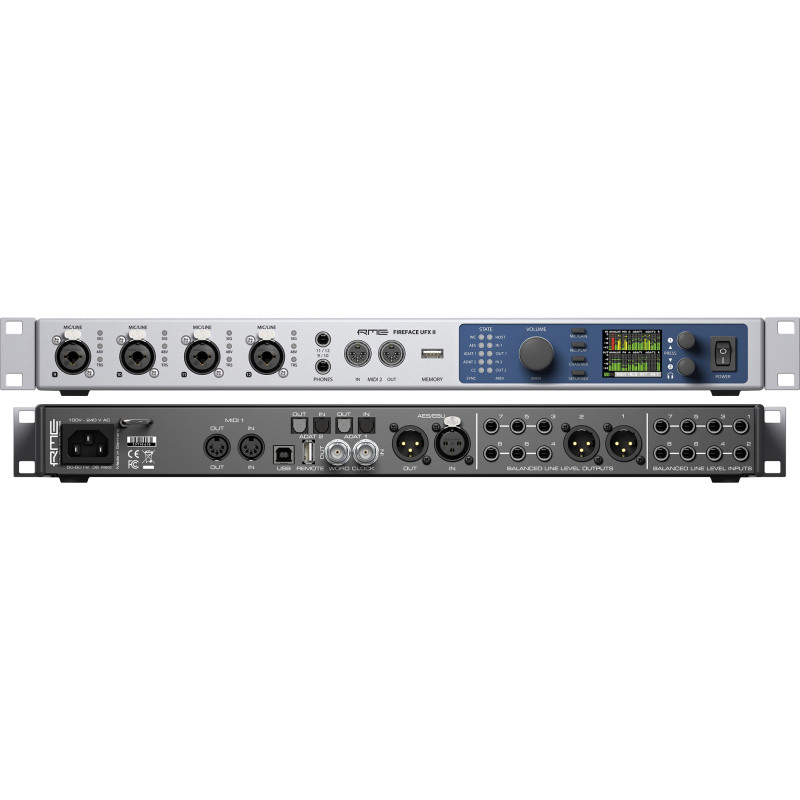

USB RME FIREFACE UFX II

RME FIREFACE UFX II звуковая карта

RME Fireface UFX II – уникальный USB-аудиоинтерфейс, флагманская модель немецкой компании RME. Является ведущим решением для передачи аналоговых и цифровых звуковых данных непосредственно к компьютеру практически из любого источника. Многочисленные уникальные особенности, хорошо продуманные конфигурации диалогов, решения движка и мониторинга, профессиональные эффекты DSP и аналоговые схемы от лидеров класса с новейшими цифровыми преобразователями ставят Fireface UFX II на самой высоте компьютерных аудиоинтерфейсов.

Особенности

Благодаря исключительной гибкости и совместимости, функции DURec (Direct Recording USB) в RME Fireface UFX II, а также драйверам и низкой латентности, интерфейс обеспечивает богатый набор функций, которые будут очень полезными пользователям в домашних и коммерческих студиях высокого класса.
С 60 звуковыми каналами (30 входных и 30 выходных), поддержкой частот дискретизации до 192 кГц, а также гибкости, обеспечиваемой подключением USB, Fireface UFX II является идеальным решением для широкого диапазона записи, микширования и мониторинга приложений.
Fireface UFX II предлагает отличную гибкость, позволяющую легко интегрировать интерфейс во множество производственных сред. Аналоговые, ADAT, AES, SPDIF и USB 2 являются стандартом для Fireface UFX II. Столь же впечатляющим является количество каналов устройства: 12 аналоговых, 16 ADAT и 2 AES для 30 входных каналов и 30 выходных. Кроме того, с поддержкой подключения USB 2, Fireface UFX II может интегрироваться с опциональным пультом дистанционного управления ARC USB RME.
RME Fireface UFX II включает в себя высококачественные AD/DA преобразователи, оптимизированные аналоговые схемы входа-выхода, а также улучшенные значения SNR и THD, гарантируя кристально чистый и прозрачный звук. Новая конструкция микросхем без PAD с максимальным входным уровнем +18 дБу и диапазоном усиления 75 дБ обеспечивает бесперебойную работу в самых сложных условиях.
Кроме того, новый низкий импеданс, высокомощные выходы на наушники (2 Ом) с максимальным выходным уровнем +19 дБу обеспечивают достаточную выходную мощность и громкость на любых наушниках - с высоким или низким сопротивлением.

Улучшенная DURec (прямая запись USB)

Fireface UFX II также включает в себя DURec (Direct USB Recording), который доступен на передней панели интерфейса. В настоящее время он предлагает оборудование второго поколения с улучшенной функциональностью USB и совместимостью - обеспечивая большую надежность, даже с медленными или многораздельными USB-накопителями.

Пульт дистанционного управления ARC USB - Plug'n Play Plus

ARC USB подключается к компьютеру через USB и напрямую взаимодействует с TotalMix FX. Он имеет 15 свободно назначаемых и подсвеченных кнопок, одно колесо энкодера и разъем TS для подключения ножного переключателя.
ARC USB - это USB 1.1 MIDI пульт дистанционного управления для Fireface UFX II. Благодаря работе в качестве устройства класса UAC 1 он совместим с Windows и Mac OS X. TotaIMix FX автоматически обнаружит ARC USB в операционной системе и свяжется с ним с помощью простых MIDI удаленных команд для управления UFX II.

TotalMix FX

С 2001 года TotalMix добавила неограниченную маршрутизацию и микширование в аудио интерфейсы RME. Его уникальная возможность создавать как можно больше независимых субмиксов в качестве доступных выходных каналов, таким образом превратив его в самый гибкий и мощный микшер в своем роде.
Благодаря поддерживаемому оборудованию, TotalMix FX включает в себя полноценную систему эффектов, которая не только добавляет гибкости в цепочку записи, но и делает устаревшие программные решения с задержкой.
TotalMix FX может полностью заменить внешний микшер, позволяя без задержки создавать множественные мониторные миксы с EQ, Dynamics, Reverb и Delay для любых выходов, в том числе основных мониторов и миксов в наушники для музыкантов.

Приложение TotalMix FX для iPad™

TotalMix FX для iPad™ обеспечивает полный контроль над аппаратным микшером и DSP-эффектами для Fireface UFX +, UFX II, UFX, UCX, 802, Babyface, Babyface Pro и MADIface Pro в режиме класс совместимый и позволяет создавать, хранить и загружать полноценные миксы напрямую с iPad™.

Соединения

30 входных / 30 выходных каналов
12 x Аналоговых входов/выходов
4 x микрофонных / инструментальных предусилителя с цифровым управлением
1 x AES / EBU вход/выход
2 x ADAT входа/выхода (или 1 x ADAT вход/выход плюс 1 x SPDIF вход/выход оптический)
1 x Word Clock вход/выход
2 x MIDI входа/выхода
1 x USB 2.0
TotalMix FX
опционально: продвинутый пульт дистанционного управления USB

Техническая спецификация

Аналоговые

АЦП, Линейные входы 1-8, сзади
Разрешение: 24 бит
Соотношение сигнал/шум (SNR): 113 дБ RMS невзвешенное, 116 дБА
Частотный диапазон @ 44.1 КГц, -0.1 дБ: 5 Гц – 20.8 кГц
Частотный диапазон @ 96 кГц, -0,5 дБ: 3 Гц-45,8 кГц
Частотный диапазон @ 192 кГц, -1 дБ: 2 Гц – 92 кГц
THD: < -110 дБ, < 0.00063 %
THD+N: < -104 дБ, < 0.00063 %
Разделение каналов:> 110 дБ
Максимальный входной уровень: + 19 дБу
Вход: 6,3 мм разъем TRS, электронно балансный
Входной импеданс: 8 кОм небалансный, 12 кОм балансный
Входная переключаемая чувствительность: Lo Gain, +4 дБу
Входной уровень для 0 dBFS @ Lo Gain: +19 дБу
Входной уровень для 0 dBFS @ +4 дБу: +13 дБу
Коэффициент усиления: от 0 до +12 дБ
Минимальный уровень для 0 dBFS: +1 дБу, -1,2 дБВ
Микрофонный вход 9-12, передняя панель
Как АЦП, но:
Вход: XLR, электронно балансный
Входной импеданс: 3,4 кОм
Соотношение сигнал / шум (SNR): 115 дБ RMS невзвешенное, 118 дБА
Диапазон усиления: 75 дБ
Максимальный входной уровень, усиление 0 дБ: +18 дБу
Максимальный входной уровень, усиление 75 дБ: -57 дБ
Светодиод CLIP: 0 dBFS • Светодиод SIG: -60 dBFS
Инструментальный вход 9-12, передняя панель
Как АЦП, но:
Вход: 6,3 мм разъем TS, небалансный
Входной импеданс: 1 МОм
Отношение сигнал / шум (SNR): 114 дБ RMS невзвешенное, 118 дБА
Диапазон усиления: 42 дБ
Максимальный входной уровень, усиление 8 дБ: +21 дБу
Максимальный входной уровень, усиление 50 дБ: -21 дБу
ЦАП, линейный выход 3-8, сзади
Разрешение: 24 бит
Динамический диапазон (DR): 115 дБ RMS невзвешенный, 118 дБА
Частотный диапазон @ 44,1 кГц, -0,5 дБ: 5 Гц - 20,8 кГц
Частотный диапазон @ 96 кГц, -0,5 дБ: 5 Гц - 45 кГц
Частотный диапазон @ 192 кГц, -1 дБ: 5 Гц - 89 кГц
THD: <-110 дБ, <0,00032%
THD + N: <-104 дБ, <0,00063%
Разделение каналов:> 110 дБ
Максимальный выходной уровень: +19 дБу
Выход: 6,3 мм разъем TRS, серво-балансный
Выходной импеданс: 75 Ом, небалансный, 150 Ом балансный
Выходной уровень переключаемый Hi Gain, +4 дБу, -10 дБВ
Выходной уровень при 0 dBFS @ Hi Gain: +19 дБу
Выходной уровень при 0 dBFS @ +4 дБу: +13 дБу
Выходной уровень при 0 dBFS @ -10 дБВ: +2 дБВ
ЦАП – Мониторный стерео выход XLR (1-2)
Как ЦАП, но:
Выход: XLR, балансный
Выходной уровень переключаемый 24 дбу, Hi Gain, +4 дБу, -10 дБВ
Выходной уровень при 0 dBFS @ 24 дбу: +24 дбу
Выходной уровень при 0 dBFS @ Hi Gain: +19 дбу
Выходной уровень при 0 dBFS @ +4 дбу: +13 дбу
Выходной уровень при 0 dBFS @ -10 дБВ: +2 дБВ
ЦАП - Стерео выход для наушников (9-12)
Как ЦАП, но:
Выход: 2 x 6.3 мм TRS стерео разъем, небалансный
Максимальный выходной уровень при 0 dBFS, High: +19 дБу
Максимальный выходной уровень при 0 dBFS, Low: +2 дБВ
Выходной импеданс: 2 Ом
Максимальная мощность на канал при нагрузке 32 Ом, 0,1% THD: 210 мВт (2,6 Vrms, +10,5 дБу)

MIDI

2 x MIDI входа/выхода через 5-контактные разъемы DIN
Гальванически изолированный
Высокоскоростной режим: Джиттер и время отклика менее 1 мс
Отдельные 128 бит FIFO для входа и выхода

Цифровые

Clocks: внутренние, ADAT, AES, MADI, word clock
Дизайн с низким джиттером: <1 ns в режиме PLL, все входы
Внутренние часы: 800 ps джиттер, Random Spread Spectrum
Подавление джиттера внешних часов:> 30 дБ (2,4 кГц)
Эффективное влияние часов джиттера на преобразование AD и DA: около нуля
PLL обеспечивает нулевое выбывание, даже при более чем 100 ns джиттере
Цифровой Bitclock PLL для бесперебойной работы ADAT
Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц

Цифровые входы

AES/EBU
1 x XLR, трансформер-балансный, гальванически изолированный, согласно AES3-1992
Высокочувствительный входной каскад (<0,3 Vpp) • Совместимость с SPDIF (IEC 60958)
Принимает потребительский и профессиональный формат
Диапазон блокировки: 27 кГц - 200 кГц
Джиттер при синхронизации с входным сигналом: <1 ns
Подавление джиттера:> 30 дБ (2,4 кГц)
ADAT оптический
2 x TOSLINK, формат согласно спецификации Alesis
Стандарт: 2 x 8 каналов 24 бит, до 48 кГц
Двойная скорость (S / MUX): 2 x 4 канала 24 бит 96 кГц
Quad Speed (S / MUX4): 2 x 2 канала 24 бит 192 кГц
Bitclock PLL обеспечивает идеальную синхронизацию даже при работе varispeed
Диапазон блокировки: 31,5 кГц - 50 кГц • Джиттер при синхронизации с входным сигналом: <1
SPDIF оптический (ADAT2)
1 x оптический, в соответствии с IEC 60958
Принимает потребительский и профессиональный формат
Диапазон блокировки: 27 кГц - 200 кГц
Джиттер при синхронизации с входным сигналом: <1 ns
Подавление джиттера:> 30 дБ (2,4 кГц)
Word Clock
BNC
Внутреннее прерывание 75 Ом переключаемое
Автоматическое обнаружение Double / Quad Speed и внутреннее преобразование в одну скорость
SteadyClock гарантирует супер низкую синхронизацию джиттера даже при работе varispeed
Не влияет на смещения DC в сети
Цепь адаптации сигнала: обновление сигнала через автоцентр и гистерезис
Защита от перенапряжения
Диапазон уровней: 1.0 Vpp - 5.6 Vpp
Диапазон блокировки: 27 кГц - 200 кГц
Джиттер при синхронизации с входным сигналом: <1 ns
Подавление джиттера:> 30 дБ (2,4 кГц)

Цифровые выходы

AES/EBU
XLR, трансформер-балансный, гальванически изолированный, согласно AES3-1992
Выходной уровень Professional 4.5 Vpp, Consumer 2.6 Vpp
Формат Professional в соответствии с поправкой AES3-1992 4
Формат Consumer (SPDIF) в соответствии с IEC 60958
Режим одиночного провода, частота дискретизации 28 кГц до 200 кГц
ADAT
2 x TOSLINK
Стандарт: 2 x 8 каналов 24 бит, до 48 кГц
Двойная скорость (S / MUX): 2 x 4 канала 24 бит 96 кГц
Quad Speed (S / MUX4): 2 x 2 канала 24 бит 192 кГц
SPDIF оптический (ADAT2)
Формат Consumer (SPDIF) в соответствии с IEC 60958
Частота дискретизации 28 кГц до 200 кГц
Word Clock
BNC
Максимум. выходное напряжение: 5 Vpp
Выходное напряжение при завершении 75 Ом: 4,0 Vpp
Выходной импеданс: 10 Ом
Диапазон частот: 27 кГц - 200 кГц

Общее

Источник питания: внутренний переключаемый блок питания, 100 - 240 В переменного тока, 36 Вт
Потребляемая мощность в режиме ожидания: 19 Вт
Типичная потребляемая мощность: 22-25 Вт
Размеры, включая ушки рэка (ШхВхГ): 483 x 44 x 210 мм
Размеры без ушек рэка (ШхВхГ): 440 x 44 x 210 мм
Общая глубина: 240 мм
Вес: 3 кг
Диапазон температур: + 5° до + 50° C
Относительная влажность: <75%, без конденсации
