Студия RME Wordclock Module

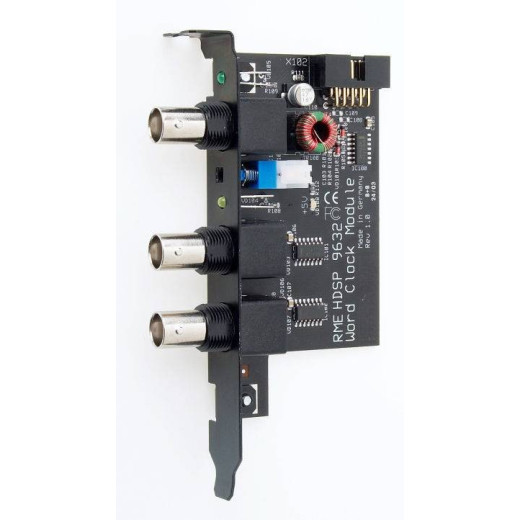

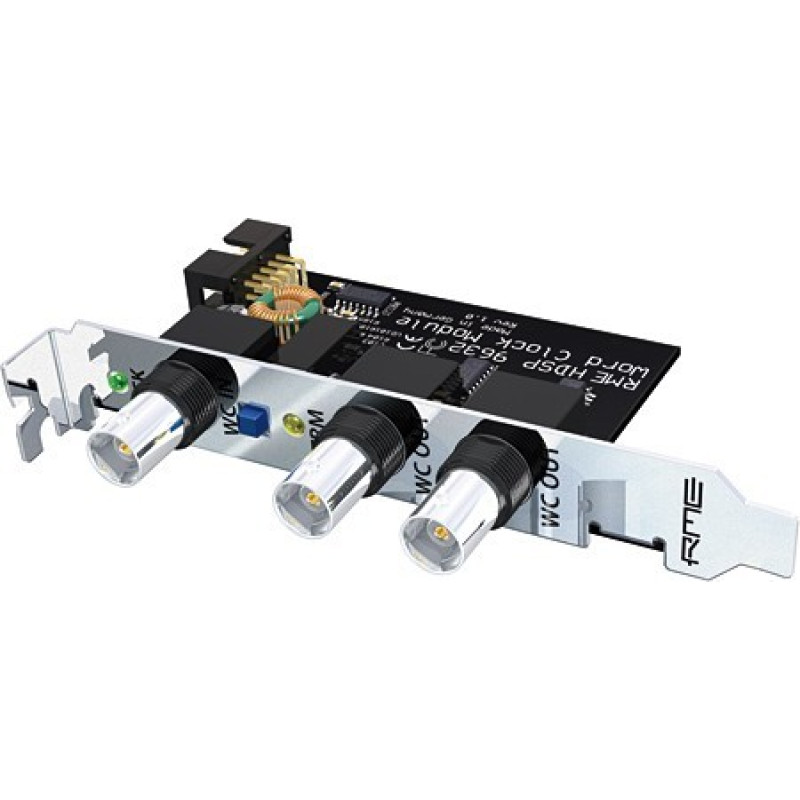

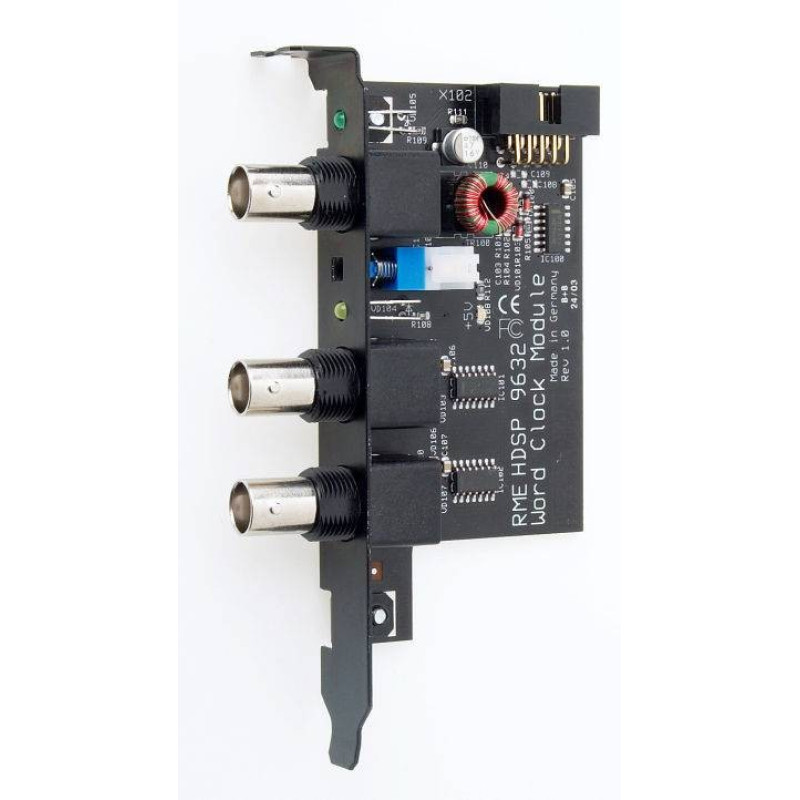

RME Wordclock Module модуль Wordclock для HDSP 9632.Дочерняя плата WCM обеспечивает платам серии Digi 96 возможность WordClock-синхронизации. Плата имеет вход и выход WordClock (BNC), четыре DIP-переключателя, кнопку включения тестового режима, светодиодный индикатор тестового режима, светодиодный индикатор синхронизации (все перечисленное расположено на заглушке-брэкете платы), внутренний трехконтактный разъем для соединения с платой серии Digi 96, три трехконтактных разъема для распределения синхросигнала на другие платы серии Digi 96. Плата при установке не занимает слота, питается от платы серии Digi 96. В тестовом режиме работает встроенный генератор синхросигнала, частота которого переключается посредством одного из упомянутых DIP-переключателей. Остальные DIP-переключатели отвечают за удвоение частоты входного синхросигнала, понижение вдвое частоты выходного синхросигнала (это нужно, когда внешняя аппаратура работает с синхросигналом, частота которого составляет половину частоты дискретизации) и терминацию входа WordClock (старая модель WCM позволяла это делать посредством прилагавшегося T-образного адаптера и заглушки-терминатора)

Технические характеристики:

• Опция входа/выхода WordClock
• Для всех модификаций плат DIGI96/8
• Частота дискретизации: 44,1 - 48 кГц
• 1 x BNC вход, 2 x BNC выхода
