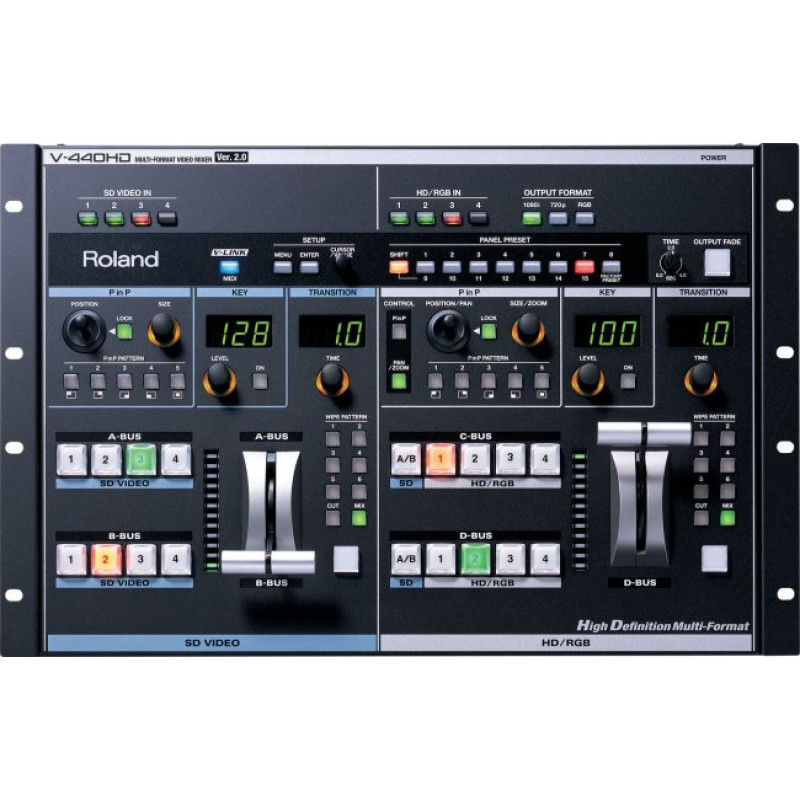

ROLAND V-440HD

Оборудованный 4 входами SD, 4 входами HD и входами RGB, V-440HD предоставляет возможности микширования видеосигналов различных форматов. Благодаря поддержке изображений с различными соотношениями сторон кадра (16:9 или 4:3), V-440HD также можно использовать в качестве независимого микшера SD или HD/RGB. А наличие эффектов PinP, замещения и переходов позволяет формировать на основе этого устройства законченную мультиформатную видеосистему.

Модель V-44SW имеет аналогичные V-440HD схемотехнику и возможности, но выполнена в рэковом варианте.

SD: NTSC или PAL (CVBS, S (Y/C))

HD: 1080/59.94i/50i

SMPTE274M (Y:Pb:Pr TriLevel Sync)

720/59.94p/50p

SMPTE296M (Y:Pb:Pr TriLevel Sync)

RGB: 640x480/60/75, 800x600/60/75, 1024x768/60/75,1280x768/60/75, 1280x1024/60 (RGB VH: положительные/отрицательные импульсы)

* Поддержка стандарта VESA DMT Ver 1.0 Revision 10

SD: 4:2:2 (Y:B-Y:R-Y), 8 бит, 13.5 МГц (BT.601)

HD: 4:4:4 (Y:Cb:Cr), 8 бит, 74.1758 МГц/74.25 МГц

RGB: 4:4:4 (R:G:B), 8 бит, от 25 МГц до 110 МГц

Cut, Dissolve (MIX), Wipe: 6 паттернов, Reverse, SoftEdge, OneWay

Picture in Picture, Chroma Key (Blue/Green), Luminance Key (White/Black)

Picture in Picture с Zoom/Pan (только для HD/RGB)

2 экрана x 1 строка, 3 экрана x 1 строка, 2 экрана x 2 строки, 3 экрана x 2 строки

Управление ведомыми устройствами от ведущего

От 0 до 4 секунд, черный или белый

S-Video (Y/C) x 4: 4-контактный мини DIN (Y: 1.0 В, C: 0.286 В, 75 Ом)

Композитный x 4: BNC (1.0 В, 75 Ом)

BNC x 4

HD: Y/Pb/Pr (1.0 В, 75 Ом, TriLevel Sync)

RGB: R/G/B (0.7 В, 75 Ом), H (5 В TTL), V (5 В TTL)

D-SUB 5-контактный для HD/RGB x 4

* Для использования в режиме ThruOut выберите BNC или D-sub

PGM S-Video (Y/C): 4-контактный мини DIN (Y: 1.0 В, C: 0.286 В, 75 Ом)

PGM (композитный): BNC (1.0 В, 75 Ом)

Preview: BNC (1.0 В, 75 Ом), вывод дисплейного меню

PGM компонентный HD: BNC Type x2 (1.0 В, 75 Ом, TriLevel Sync)

Preview компонентный HD: BNC (1.0 В, 75 Ом, TriLevel Sync)

Вывод дисплейного меню (вкл./выкл.)

PGM RGB: D-sub 15-контактный x 2 (0.7 В, 75 Ом, 5 В TTL Sync)

Preview RGB: D-sub 15-контактный (0.7 В, 75 Ом, 5 В TTL Sync)

Вывод дисплейного меню (вкл./выкл.)

MIDI 5-контактный DIN (In, Out/Thru), RS-232C D-sub 9-контактный

D-sub 5-контактный x 2 (1 для SD/1 для HD)

Макс. Входной сигнал : 12 В, 200 мА, схема с открытым коллектором

Сеть 117, 220, 230, 240 В (50/60 Гц)

50 Вт

Сетевой шнур, руководство пользователя

482 мм

308 мм

130 мм

6.8 кг

* Габариты рэкового крепления EIA-7U

* Характеристики прибора могут быть изменены без отдельного уведомления
