ROXTON FB-8131

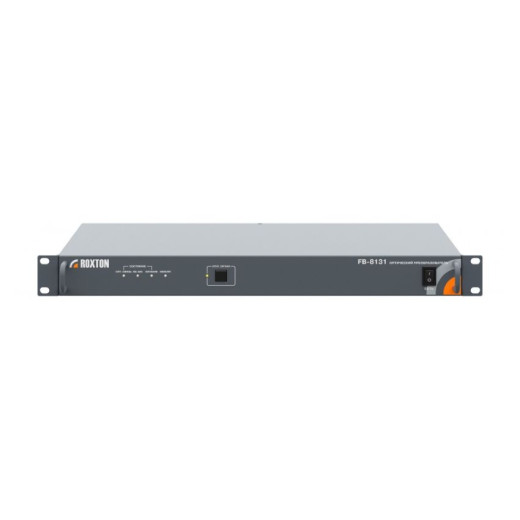

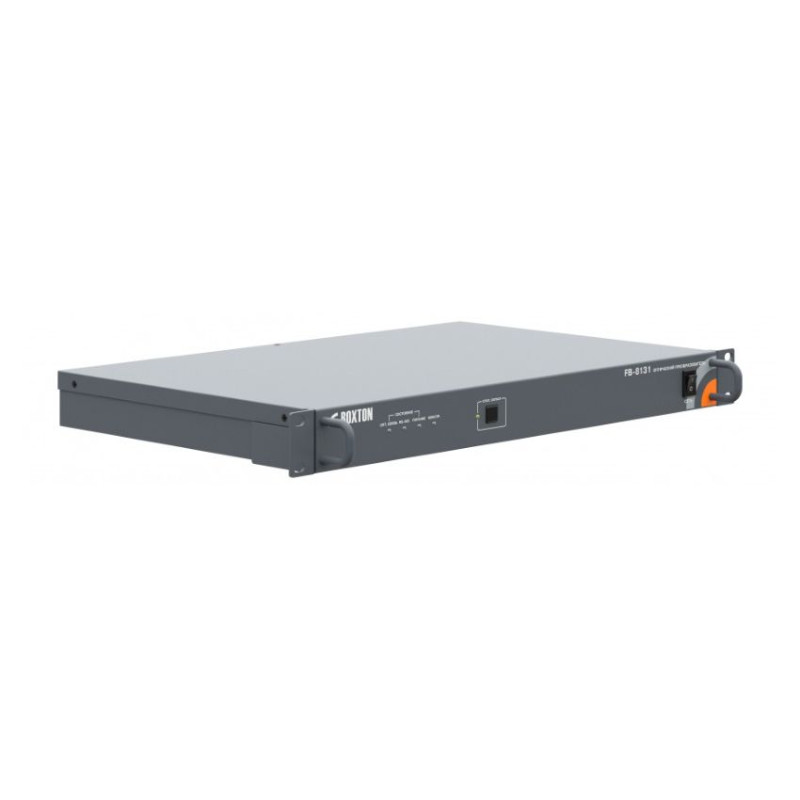

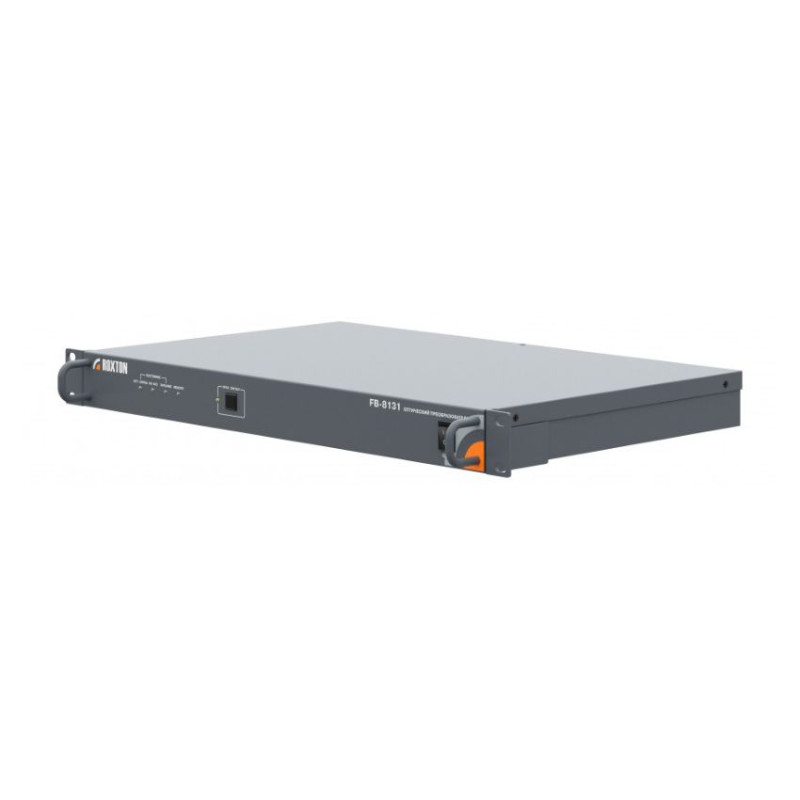

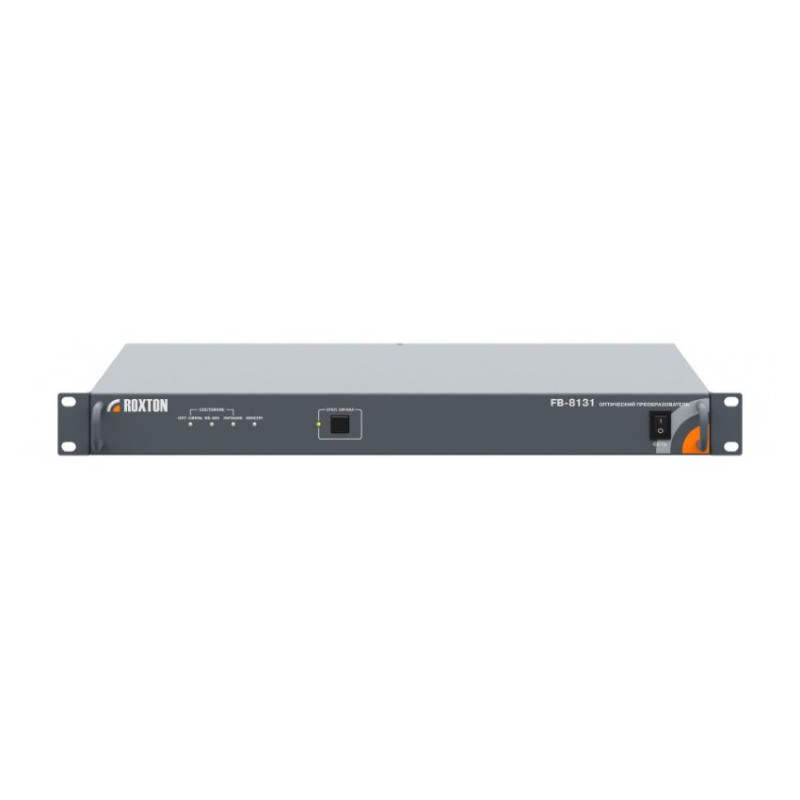

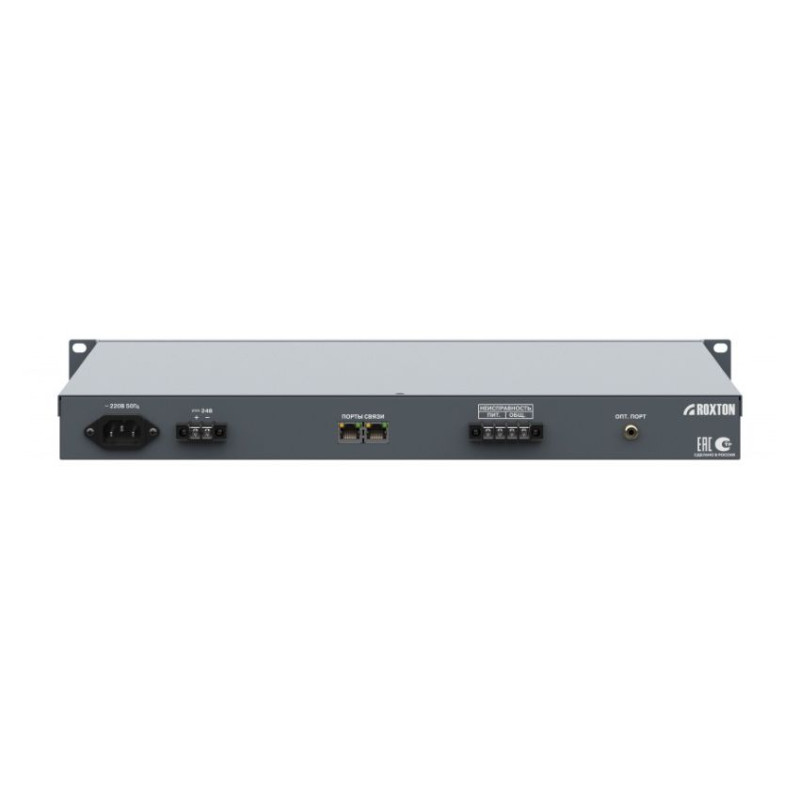

ROXTON FB-8131 - Оптический преобразователь.

Связка оптических преобразователей ROXTON FB-8131 и ROXTON FA-8130 предназначена для работы в составе распределенной цифро-аналоговой системы оповещения ROXTON 8000 и позволяет увеличить расстояние как между стойками системы, так и между её отдельными блоками с 1200 метров до 20 километров.

Оптические преобразователи конвертируют цифро-аналоговые данные, передаваемые по шине RS-485, и звук трёх аналоговых аудиоканалов в цифровой формат для его дальнейшей передачи по Волоконно-Оптической Линии Связи (сокр. ВОЛС). Преобразователи не резервируют адреса протокола ROXTON 8000, и маршрутизация остаётся прозрачной для остальных устройств на шине RS-485.

Контроль работоспособности оптических преобразователей, а также мониторинг возникающих неисправностей осуществляется посредством звуковой сигнализации, световой индикации и сигналов квитирования в соответствии с ГОСТ-53325 2012.

Использование одноволоконного оптического кабеля в качестве среды передачи и применение технологии Спектрального уплотнения каналов (англ. Wavelength-Division Multiplexing, сокр. WDM) обуславливает необходимость совместного использования пары оптических преобразователей ROXTON FA-8130 и ROXTON FB-8131, находящимися на противоположных концах ВОЛС, для согласования приёма и передачи данных в дуплексном режиме. При этом ROXTON FB-8131 условно обозначается «ведомым» блоком, а ROXTON FA-8130 «ведущим».

Технические характеристики

Оптические разъёмы	1×FC
Длина волны	передача (Tx) 1550 нм приём (Rx) 1310 нм
Масса (нетто)	3.3 кг
Тип оптического волокна	Одномодовое 9/125 мкм
Дальность передачи данных до	20 км

Общие характеристики

Тип устройства	Оптический преобразователь
Тип оптического разъёма	FC
Тип полировки оптического разъёма	PC
Диаметр оптоволокна	сердцевина 9 мкм оболочки 125 мкм
Количество оптических портов	1
Тип оптического волокна	Одномодовое
Длина волны	передача (Tx) 1550 нм приём (Rx) 1310 нм

Функционирование в составе системы

Максимальное количество FB-8131 в системе	∞
Интерфейс связи устройств	RS-485
Параметры интерфейса	бит данных 8 стоповый бит 1 чётность нет
Максимальное количество задающих устройств в системе	9
Скорость обмена данными	200000 бод
Число звуковых каналов	3

Питание

Тип блока питания	Импульсный
Напряжение питания	основное AC ~230 В, 50 Гц резервное DC 24 В
Тип исполнения блока питания	Внутренний
Потребляемая мощность	2.5 Вт

​Конструкция

Цвет	Серый
Возможность установки в стойку	Да
Материал корпуса	Сталь
Система охлаждения	Пассивная, конвекционное охлаждение
Высота в юнитах	1U
Габариты	ширина 480 мм высота 44 мм глубина 321 мм
Масса (нетто)	3.3 кг
