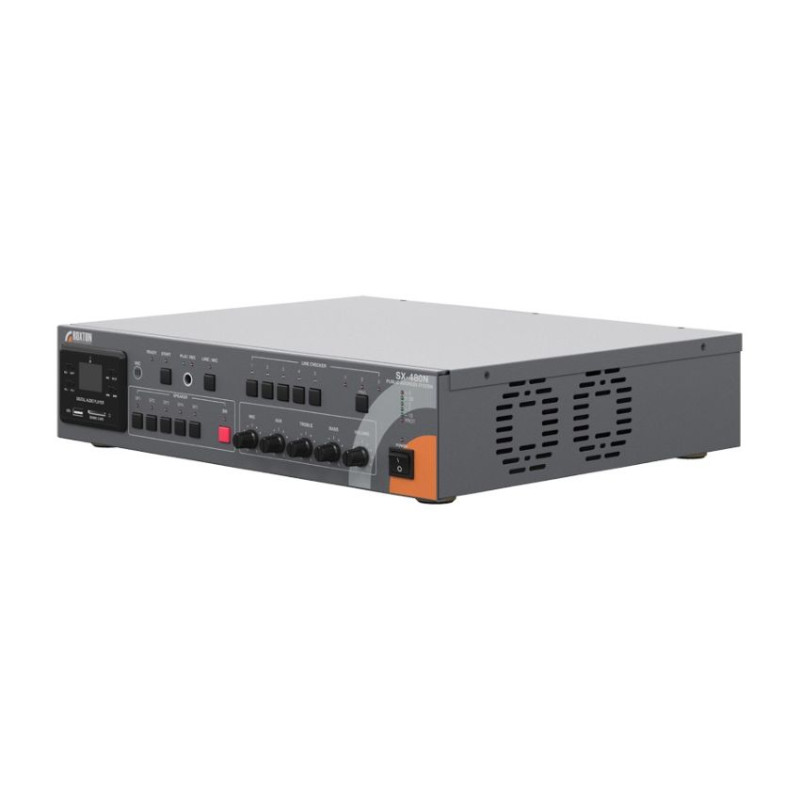

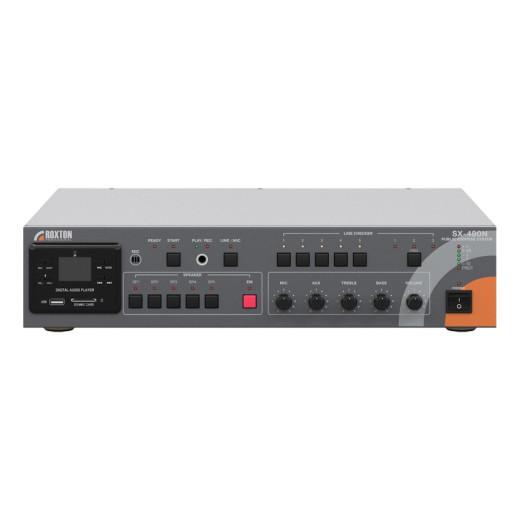

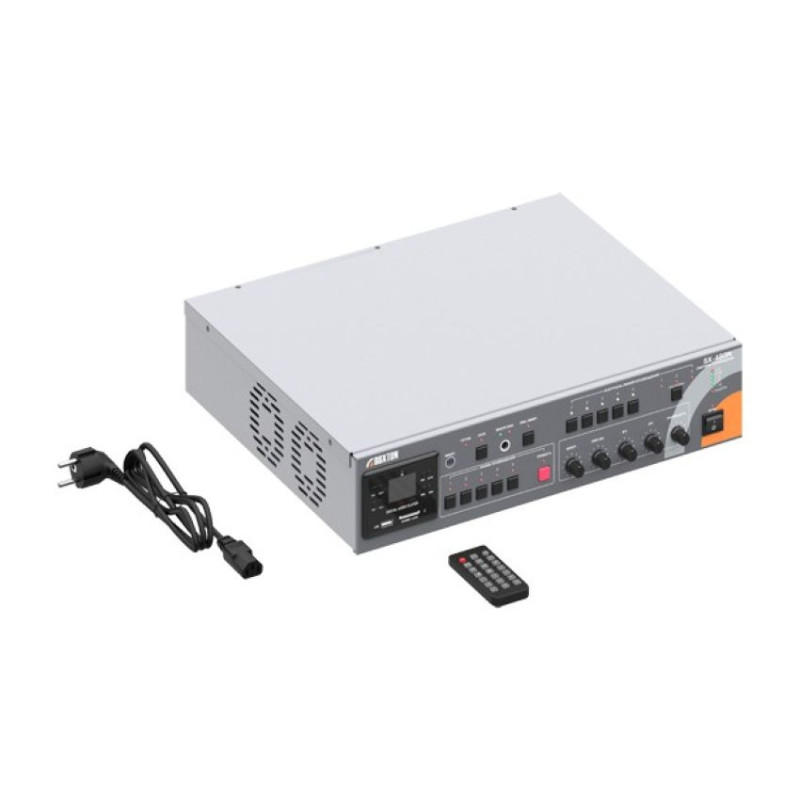

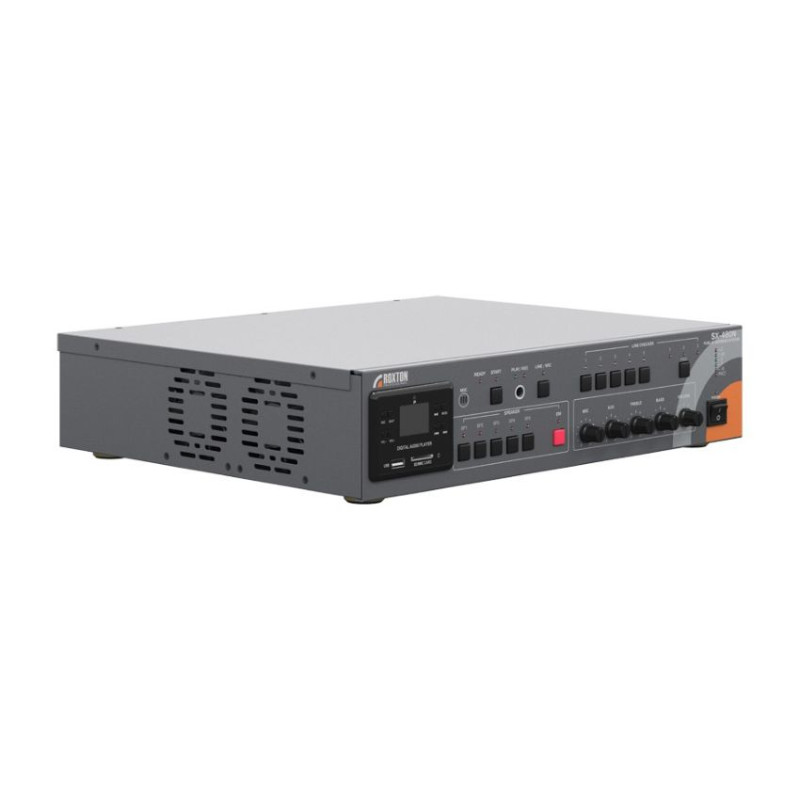

ROXTON SX-480N

ROXTON SX-480N - Комбинированная система оповещения.

Представляет собой цифро-аналоговый моноблок для построения полнофункциональных систем оповещения и управления эвакуацией (СОУЭ) 3-го типа, объектовых (ОСО) и локальных (ЛСО) систем оповещения.

Система включает в себя блок автоматического контроля до 5-ти линий громкоговорителей, трансляционный усилитель мощностью 480 Вт с 2-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Помимо этого, в систему встроен аудио проигрыватель с поддержкой внешних USB/SD накопителей и FM тюнер, что делает ненужным использование внешних источников аудиосигнала.

Блок дистанционного управления модулем речевого сообщения, активации линейного входа и сигналов события, обеспечивает ROXTON SX-480N сопряжение с системами ОПС, ГО и ЧС. Помимо этого, для дистанционного управления оповещением к моноблоку подключается до 4-х микрофонных консолей ROXTON SX-R31 с несколькими уровнями приоритетов.

Отличительной особенностью ROXTON SX-480N является поддержка функций интернет-радио и голосовой связи в IP-сетях, использующей протокол SIP. Встроенный IP модуль позволяет организовывать на базе системы дистанционное управления по сети Ethernet. При этом настройка параметров сети, интернет радио и IP-телефонии происходит через удобный веб-интерфейс.

Технические характеристики
Выходная мощность	480 Вт
Блок контроля линий	Да (5 линий)
Селектор зон	Да (5 зон)
Встроенный источник аудиосигнала	MP3/WMA, USB/SD, Тюнер (FM)
Регулировки	Громкость (общая/поканальная), Темброблок (НЧ/ВЧ)
Дополнительные функции	VoIP (SIP), Интернет-радио, Приоритетные входы, Пульт ДУ
Выходной сигнал	высоковольтный
	100 В, 70 В
	низкоомный
	4 Ом
Аудиовходы	линейные
	2×RCA, 1×TRS 6.25 мм
	микрофонные
	1×TRS 6.35 мм
Микрофонная консоль	ROXTON SX-R31
Габариты (Ш x В x Г)	437 × 98 × 383 мм
Вес	15 кг
Общие характеристики
Тип устройства	Комбинированная система оповещения
Класс усилителя	AB
Количество зон оповещения	5
Воспроизводимый диапазон частот	80 Гц – 16 кГц
Номинальная выходная мощность	480 Вт
Количество каналов усиления	1
Отношение сигнал шум (SNR)	≥ 85 дБ
Характеристики IP модуля
Физический интерфейс	10BASE-T, 100BASE-T
Поддерживаемые аудиокодеки	G.711 (μ-law и A-law), MP3
Характеристики LPF (-3 дБ)	48 кГц
Управление	WEB-интерфейс / DTFM (RFC-2833)
Поддерживаемые протоколы	TCP, UDP, ARP, ICMP, IGMP, HTTP, SIP(RFC-2543), RTP/RCTP, lcecast2/SHOUTcast
Представление данных	16 бит / 96 кГц
Звуковой диапазон	20 Гц – 20 кГц
Характеристики блока контроля линий
Количество контролируемых линий	5
Напряжение контролируемой линии	≤100 В
Величина отклонения для регистрации неисправности	10%
Параметры реле	100 – 250 В / 5 А
Контролируемый импеданс линии	максимальный
	1600 Ом
	минимальный
	20 Ом
Характеристики блока цифровых сообщений
Длительность сообщения	60 с
Управляющие сигналы	Сухой контакт (+24 В)
Частотный диапазон	300 Гц – 3.4 кГц
Частота дискретизации сообщения	8 кГц
Коэффициент гармоник	1%
Встроенный источник аудиосигнала
Поддерживаемые аудиоформаты	MP3, WMA
Диапазоны тюнера	FM
Поддерживаемые внешние носители	USB, SD
Вход тюнера	2-х контактная клеммная колодка

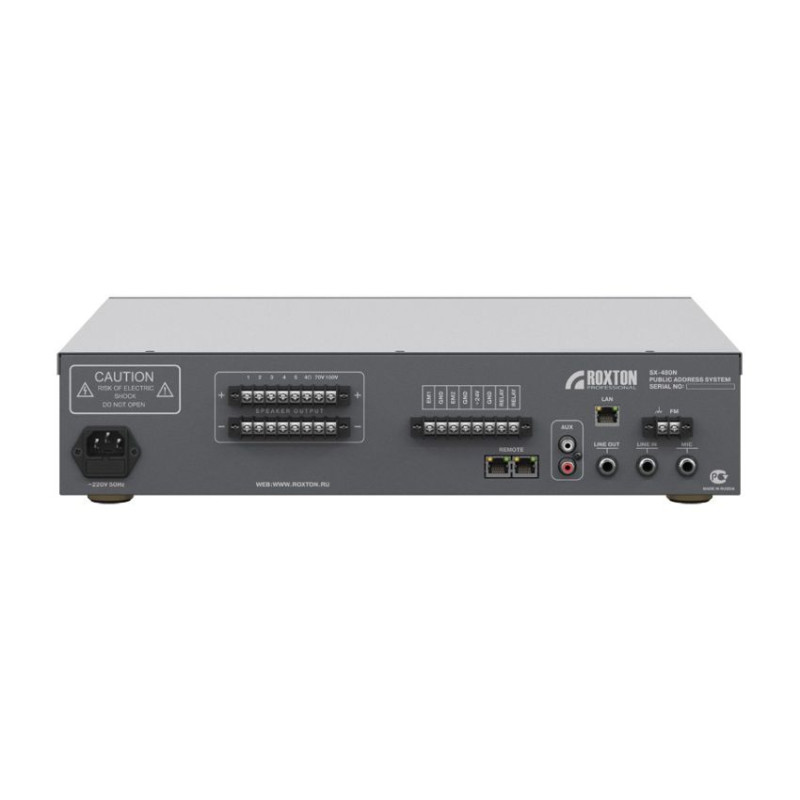

Аудиовыходы
Высоковольтные	100 В, 70 В
	8-ми контактная клеммная колодка (пара)
Выход OUT	линейный
	TS 6.35 мм
Низкоомные	8 Ом
	8-ми контактная клеммная колодка (пара)
Аудиовходы
Канал 1	микрофонный
	TRS 6.35 мм
Канал 3	линейный
	2×RCA
Канал 2	линейный
	TRS 6.35 мм
Чувствительность/Сопротивление аудиовходов
Микрофонные (MIC)	5 мВ / 470 Ом
Линейный (OUT)	0.75 В
Линейные (AUX, EM1, EM2)	0.75 В / 10 кОм
Питание
Тип блока питания	Трансформаторный
Напряжение питания	AC ~230 В, 50 Гц
Тип исполнения блока питания	Внутренний
Потребляемая мощность (основное питание)	полная нагрузка
	800 Вт
	холостой режим
	17 Вт
Конструкция
Цвет	Серый
Возможность монтажа в стойку	Нет
Система охлаждения	Два вентилятора без регулировки скорости вращения
Материал корпуса	Сталь
Габариты	ширина
	437 мм
	высота
	98 мм
	глубина
	383 мм
Вес	15 кг
