XLR Seetronic SCHM5

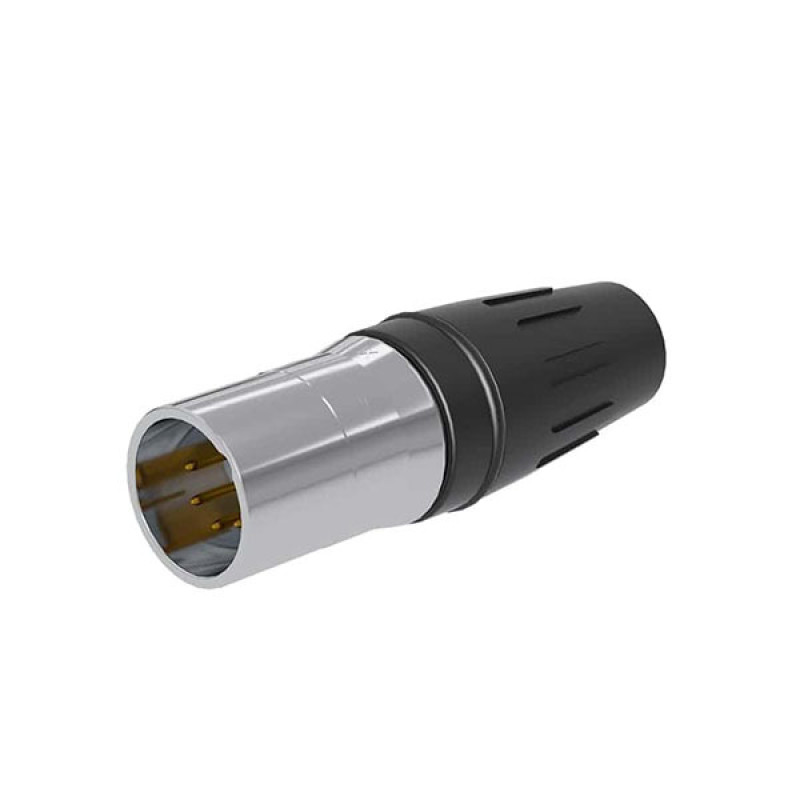

Разъем кабельный Seetronic SCHM5-B

Особенности

• Пятиконтактный разъем XLR с корпусом из нержавеющей стали с черным покрытием и позолоченными контактами
• Прочный, долговечный, с длительным сроком службы и высокой надежностью.
• Новый внешний вид, более плавная работа
• Новое заземление, обеспечивающее хороший контакт между корпусом и кабельными разъемами
• Улучшенный дизайн канавки на корпусе для цветного кольца для идентификации
• Устойчив к падениям и давлению, что позволяет ему стабильно работать в суровых условиях
• Корпус оснащен полиуретановой уплотнительной втулкой, которая в наибольшей степени защищает кабель от изгибающего давления

• Тип подключения XLR ПАПА
• Емкость между контактами ≤7 ПФ
• Сопротивление контактов ≤ 3 Мом
• Диэлектрическая прочность 1,5 кВ постоянного тока
• Сопротивление изоляции > 10 ГОМ (начальное)
• Номинальный ток на контакт 7.5 А
• Номинальное напряжение < 50 В
• Диаметр кабеля 3,5 - 8,5 мм
• Усилие ввода ≤ 20 Н
• Усилие извлечения ≤ 20 Н
• Срок службы > 1000 циклов сопряжения
• Диаметр кабеля не более 1 мм2, не более 18 AWG
• Запирающее устройство -защелка
• Корпус PA, TPE
• Контакты из сплава Cu
• Покрытие контактов Au
• Вставка PA
• Корпус из нержавеющей стали
• Покрытие корпуса черное покрытие
• Защита от перегрузки POM
• Класс огнестойкости UL 94 HB
• Класс защиты IP40
• Диапазон температур от -30°C до +80°C
• Стандарты IEC 61076-2-103
• Способность к пайке соответствует стандарту IEC 68-2-20
