SHURE ULXP4E K2E

SHURE ULXP4E K2E 606 - 642 MHz – профессиональный диверситивный приемник для радиосистем Shure серии ULX с возможностью установки в рэк.

Этот приемник обеспечивает прекрасную передачу аудиосигнала и может работать с передатчиком, находящимся в пределах прямой видимости на расстоянии до 100 метров. Регулятор порога включения шумоподавителя Squelch приемника имеет заводскую установку, обеспечивающую наилучшие характеристики при эксплуатации системы. Как правило, данный режим не требует дополнительных регулировок. Тем не менее, при необходимости имеется возможность установки пользовательских параметров режима шумоподавления для сужения или расширения рабочего диапазона системы. Так, увеличение порога срабатывания шумоподавителя влечет за собой улучшение качества принимаемого сигнала засчет уменьшения шумов перед мьютированием сигнала.

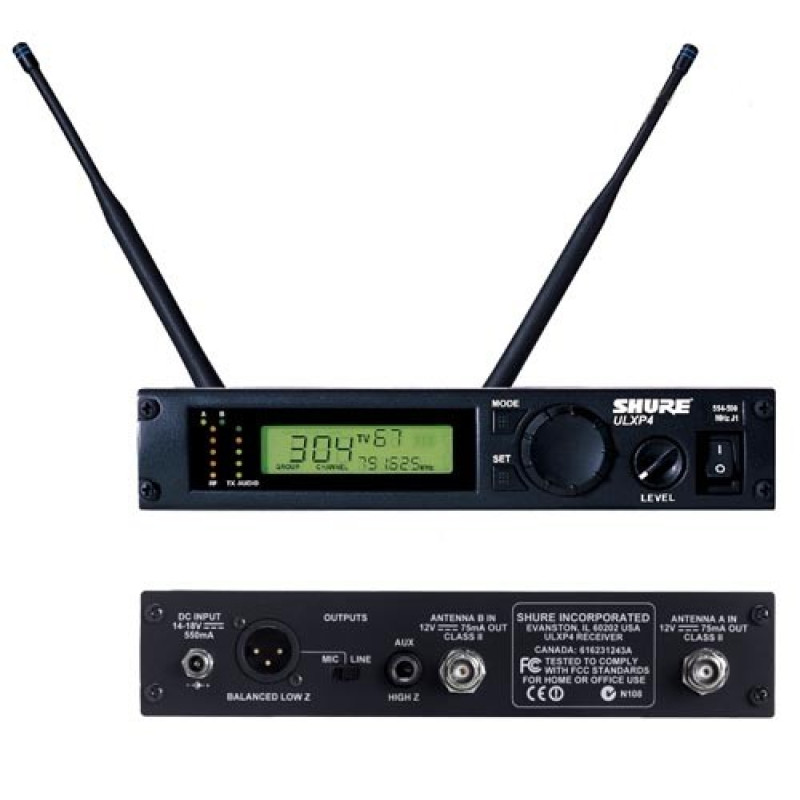

На задней панели приемника расположен разъем питания для подключения сетевого адаптера или другого подходящего источника постоянного тока напряжением 14 — 18 В (550 мА минимально). Возможно также подключение к выходному разъему питания распределительной антенной системы Shure UA844. Разъем BALANCED LOW Z (XLR) обеспечивает симметричный низкоомный выходной сигнал микрофонного или линейного уровня. Переключатель MIC/LINE служит для выбора микрофонного (-27 dBV) или линейного (+4.3 dBV) уровня выходного сигнала на разъеме BALANCED LOW Z. Положение данного переключателя не влияет на уровень несимметричного выходного сигнала на разъеме HIGH Z (1/4” TS). Разъем HIGH Z (1/4” TS) обеспечивает несимметричный высокоомный выходной дополнительный сигнал. Разъемы ANTENNA A и B (BNC) предназначены для подключения антенн. Данные разъемы также обеспечивают напряжение 12 В, необходимое для подключения удаленных антенн.

На передней панели приемника расположены следующие индикаторы и элементы управления:

• Индикаторы приемных антенн A и B включаются в соответствии с тем, какая антенна принимает наиболее устойчивый радиосигнал.
• Индикатор SQUELCH отображается при выборе режима шумоподавления.
• Индикатор SCAN появляется в режиме поиска свободных частотных групп или каналов.
• Индикатор LEVEL служит для отображения расхождения между позицией регулятора громкости и заблокированным значением уровня громкости.
• Индикатор батареи предназначен для контроля продолжительности работы передатчика.
• Индикатор блокирования установленного значения громкости сигнализирует об активировании блокировки уровня громкости для предотвращения ее случайного изменения.
• Индикатор RF предназначен для отображения уровня принимаемого радиосигнала.
• Индикатор TX AUDIO служит для отображения уровня принимаемого аудиосигнала. Режимы работы этого индикатора: зеленый — номинальный уровень сигнала; желтый — уровень аудиосигнала близок к перегрузке; красный — перегрузка. Индикатор GROUP предназначен для отображения рабочей частотной группы.
• Индикатор CHANNEL предназначен для индикации номера выбранного частотного канала.
• Индикатор выбранной частоты показывает выбранную рабочую частоту (в мГц).
• Индикатор блокирования частоты появляется при включении режима блокирования рабочей частоты для предотвращения ее случайного переключения.
• Нажатием переключателя MODE осуществляется переключение режимов меню.
• Переключатель SET служит для сохранения в памяти процессора выбранных установок.
• Вращением основного колеса управления осуществляется изменение установок групп/каналов, параметров шумоподавления, а также сканирование групп или каналов.
• Регулятор LEVEL предназначен для установки уровня выходного сигнала при согласовании со входами подключенного оборудования. В большинстве ситуаций данный регулятор устанавливается в максимальное положение (по часовой стрелке до упора).
• Включатель/выключатель питания приемника расположен в правом углу панели.

Приемник может быть размещен на любой ровной горизонтальной поверхности либо установлен в рэк. Данная модель работает на частотах 606 – 642 МГц.

Производитель: Shure. Американская компания Shure является признанным лидером в производстве такой аудиотехники как микрофоны.

• Модель: ULXP4E
• Диапазон доступных радиочастот: от 606 до 642 МГц
• Расстояние до передатчика: до 100 метров в оптимальных условиях
• Диапазон звуковых частот: от 25 герц до 15 килогерц, +/- 2дБ
• Входы: антенна – BNC, питание – IEC 320
• Номинальный уровень входного сигнала: от -95 до -30 dBm
• Максимальный уровень входного сигнала: +6 dBm (рекомендуется -20 dBm)
• Выходы: симметричный XLR, несимметричный 1/4’’ jack
• Уровень выходного сигнала, разъем XLR (при девиации 38 кГц, частоте аудиосигнала 1 кГц): +3,9 dBV (линейный сигнал), -17 dBV (микрофонный сигнал)
• Уровень выходного сигнала, разъем 1/4’’ (при девиации 38 кГц, частоте аудиосигнала 1 кГц): -2 dBV
• Сопротивление выходов: 50 Ом линейный уровень, 20 кОм микрофонный уровень
• ЖК дисплей: есть
• Электропитание: 14-18В, постоянный ток 550 мА
• Материал корпуса: металл
• Температурный режим: от -20 до +49 градусов
• Размеры (В х Ш х Г): 43 мм х 214 мм х 172 мм
• Цвет: черный
• Вес нетто: 1105 г
