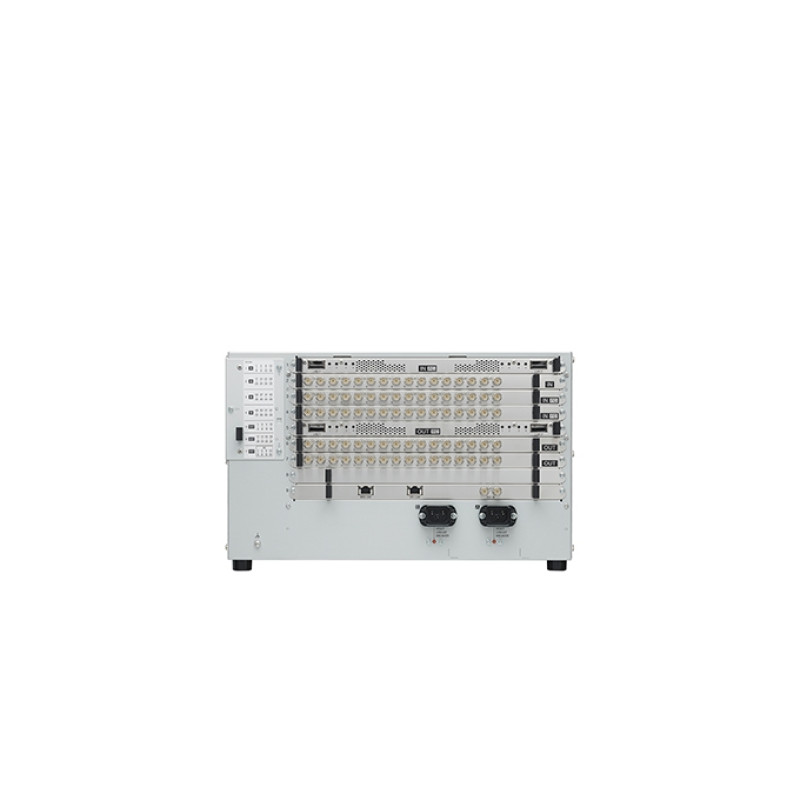

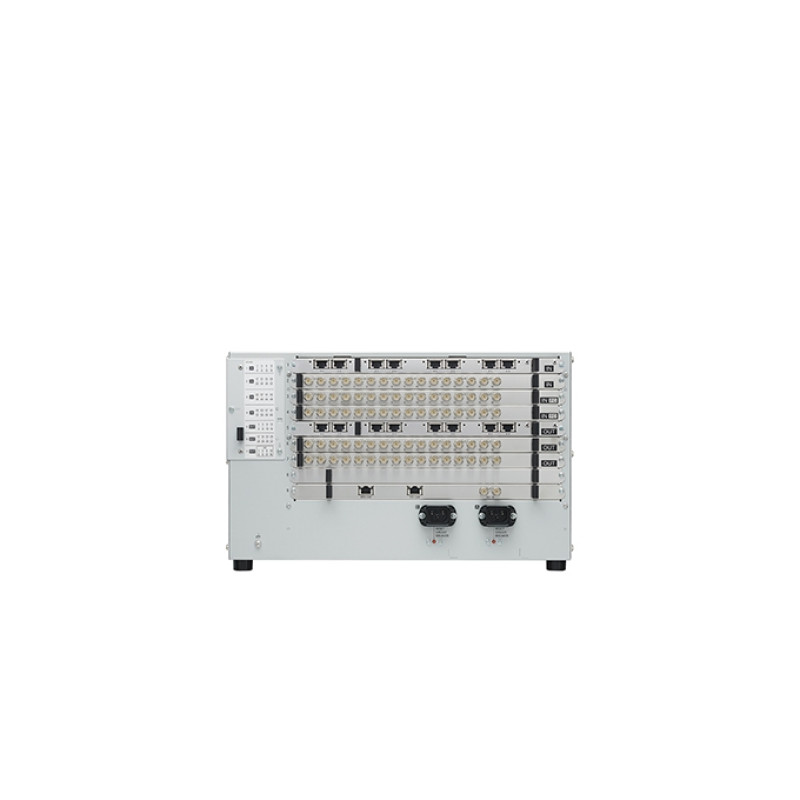

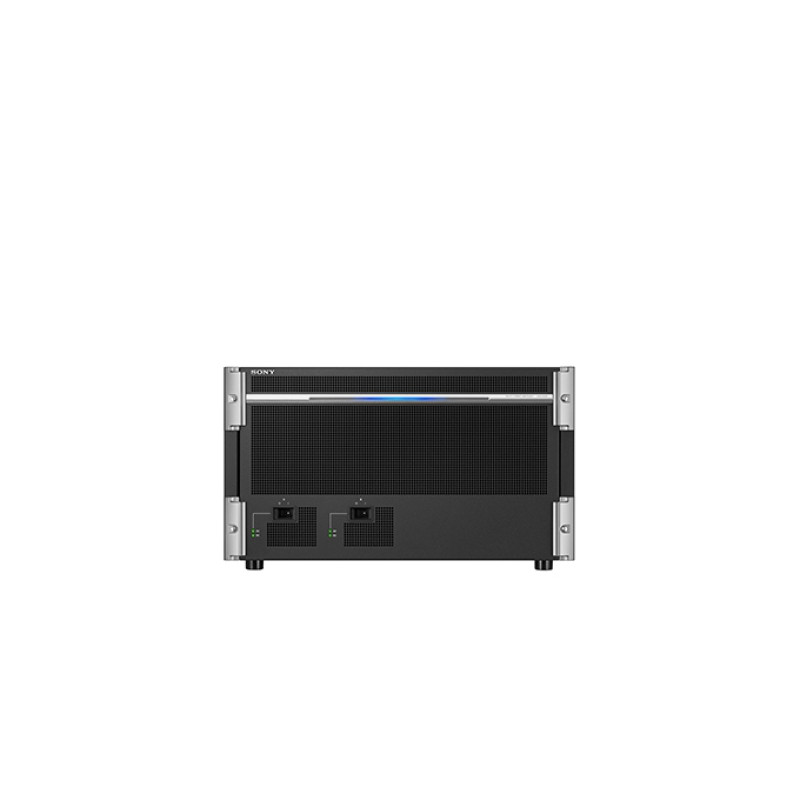

Видеомикшер, A/V микшер и блок спецэффектов Sony XVS-6000

Универсальный видеомикшер для прямых HD-трансляций и возможностью модификации для поддержки 4K- и IP-сигналов

Многоформатный видеомикшер XVS-7000 последнего поколения обеспечивает большую гибкость применения и расширенную функциональность в сфере среднеклассового видеопроизводства и позволяет создавать смешанную рабочую среду с интерфейсами SDI и IP. Благодаря модульному дизайну ICP-X7000 X-Panel можно настраивать панель управления в соответствии с рабочими запросами.
XVS-6000 оснащен 4 шинами M/E, 48 входами, 24 назначаемыми выходами, выходами преобразователя формата и поддерживает до 16 кейеров в формате HD. В зависимости от среды производства и требований рабочего процесса, XVS-6000 можно модифицировать для поддержки рабочих процессов 4K-видеопроизводства и расширенных 4K-функций, а также смешанной рабочей среды с интерфейсами SDI и IP.

• Видеомикшер для IP-трансляций

  Центральный компонент систем прямой IP-трансляции нового поколения поддерживает сетевой медиаинтерфейс (NMI) для создания смешанной рабочей среды SDI и IP.

• Видеомикшер с поддержкой разрешения 4K

  Возможности видеопроизводства в формате 4K с 2 входами M/E, 16 входами, 6 назначаемыми выходами для 4K и выходами преобразователя формата, максимум 4 полнофункциональными кейерами и 4 дополнительными.

• Усовершенствованный контроллер видеомикшера

  Видеомикшер XVS-6000 оснащен панелью ICP-X7000 X-Panel, которая отличается повышенным удобством эксплуатации за счет модульной конструкции и оборудована OLED-дисплеем, кнопками RGB XPT и кнопочной ЖКД-панелью. Мы также изменили расположение и назначение кнопок на ней. Панели конструкции X-Panel адаптированы для установки как на плоские, так и выпуклые поверхности или даже для раздельной установки.

• Опции процессора видеомикшера
  Процессор многоформатного видеомикшера

  • XKS-S8110 — плата с входными разъемами SDI
  • XKS-S8111 — плата с разъемом FC и входом SDI
  • XKS-T8110 — плата с входными разъемами IP
  • XKS-Q8111 — плата с разъемом FC и входом IP QSFP
  • XKS-S8165 — плата с выходными разъемами SDI
  • XKS-T8165 — плата с входными разъемами IP
  • XKS-Q8166 — плата с разъемом FC и выходом IP QSFP
  • XKS-7210 — плата режимов микширования
  • XKS-8440 — плата кадровой памяти
  • XKS-8460 — плата преобразователя формата
  • XKS-8470 — плата HD DME
  • XZS-6510 — программное обеспечение обновления видеомикшера
  • XZS-6520 — программное обеспечение обновления видеомикшера
  • XZS-6200 — мультипроектное программное обеспечение 2

• Панель управления видеомикшером
  Серия ICP-X7000

  • MKS-X7011 — панель меню
  • MKS-X7017 — модуль (36 кнопок коммутации)
  • MKS-X7018 — модуль (28 кнопок коммутации)
  • MKS-X7019 — модуль (20 кнопок коммутации)
  • MKS-X7020 — стандартный переходной модуль
  • MKS-X7021 — простой переходной модуль
  • MKS-X7023 — переходной модуль рирпроекций
  • MKS-X7024 — модуль FlexiPad
  • MKS-X7026 — 10-кнопочный панельный модуль
  • MKS-X7031TB — модуль трекбола
  • MKS-X7032 — модуль кейера/фейдера
  • MKS-X7033 — служебный модуль/модуль стоп-кадров
  • MKS-X7035 — модуль управления рирпроекциями
  • MKS-X7040 — панель-заглушка (1/3)
  • MKS-X7041 — панель-заглушка (1/2)
  • MKS-X7042 — панель-заглушка (1/6)
  • MKS-X7075 — удлинительный адаптер
  • PWS-110SC1 — пульт управления видеомикшером

• Панель дистанционного управления

  • MKS-8080 — панель дистанционного управления с дополнительной шиной
  • MKS-8082 — панель дистанционного управления с дополнительной шиной

• Блок управления устройствами

  • MKS-X2700 — системный блок интерфейса
  • MKS-X7700 — системный блок интерфейса
  • MKS-X7701 — плата световой индикации/выхода GPI
  • MKS-X7702 — плата последовательного интерфейса

ПО Virtual Shot Box

• BZPS-7020 — ПО Virtual Shot Box в базовой комплектации
• BZPS-7021 — ПО Virtual Shot Box в расширенной комплектации

​Свойства:

• Поддержка сетевого медиаинтерфейса

Видеомикшер XVS-6000 поддерживает сетевой медиаинтерфейс (NMI) — стандарт, разработанный Sony совместно с несколькими ведущими в сфере вещания мировыми компаниями. Сетевой медиаинтерфейс (NMI) сочетает передовые IP-технологии Sony и возможности стандартного интерфейса SDI и поддерживает передачу видео в любом разрешении. Традиционные системы требуют многочисленных кабелей для передачи сигналов различного типа (видео, аудио, опорные сигналы, сигналы управления и метаданные). Для сетевого медиаинтерфейса (NMI) достаточно одного стандартного сетевого кабеля без использования сетевых коммутаторов.

• Возможность модификации для поддержки 4K-процессов

  Устройство XVS-6000 легко модифицируется для поддержки рабочих процессов 4K-видеопроизводства, что позволяет пользователям без особых усилий адаптировать эту модель видеомикшера к существующим рабочим требованиям. Процессоры видеомикшера XVS-6000 можно индивидуально настроить в соответствии с потребностями каждого конкретного пользователя. Настраивать можно разрешение, частоту кадров, количество входов/выходов, количество шин M/E и многое другое. Всем входам и выходам можно назначать поддержку 4K-сигналов. Видеомикшер поддерживает повышающее и понижающее преобразование для сигналов в форматах 4K, HD и SD. Также доступны эффекты вытеснения (шторки) в 4K.

• Четыре шины M/E для систем HD-видеопроизводства

  Функциональность четырех шин M/E позволяет вам работать в HD-видеопроизводстве.

• 64 входа и 24 назначаемых выхода для HD

  Все входы имеют функцию преобразователя форматов, в зависимости от конфигурации их опций. Также доступны дополнительные выходы преобразователя форматов* и два выхода группового просмотра изображений «мульти-вьюер».
  * Количество дополнительных выходов преобразования форматов зависит от выбора форматов, от 4 до 16.

• Широкая поддержка видеоформатов

  4K 2SI/SQD, 3G Level-A
  1080/59.94p, 50p
  1080/59.94i, 50i

  и т. д.

• Повышающее и понижающее преобразование для сигналов в форматах 4K, HD и SD

  Видеомикшер XVS-6000 поддерживает повышающее/понижающее/межформатное/уровневое преобразование для сигналов в форматах 4K, HD и SD с использованием опциональной платы преобразователя XKS-8460, а также входа/выхода и плат преобразователя FC XKS-S8111, XKS-Q8111 и XKS-Q8166.
  Эти опции обеспечивают повышающее/понижающее преобразование для сигналов в форматах 4K (2160p) и HD (1080p, 1080i), а также HD (1080p, 1080i и 720p) и SD (480i и 576i); межформатное преобразование для сигналов в форматах 4K 2SI и 4K SQD, а также 1080i и 720p; уровневое преобразование между Level-A и Level-B на входе и/или выходе.

• Тщательно продуманное разделение уровней на шинах M/E

  На отдельных шинах M/E есть 8 кейеров, которые допускают использование тщательно продуманного разделения уровней. Для каждого кейера продумано свое автоматическое управление переходами, отдельно от главного фейдера, благодаря чему вы можете вставлять или удалять ключи в индивидуальном порядке с отдельным вытеснением, DME-вытеснением или наплывом. Все полнофункциональные кейеры с функцией изменения размера изображения 2.5D и цветовой рирпроекцией доступны как для 4K, так и для HD; дополнительные кейеры* с ключом яркости и линейным ключом доступны в формате 4K.
  * Дополнительный кейер представляет собой дополнительный блок с возможностью выполнения линейной и яркостной рирпроекции для 4K-контента.

• Варианты M/E режимов

  Используя продвинутые режимы микширования/спецэффектов, имеющиеся в XVS-6000, можно конфигурировать один банк для управления не только основным выходом M/E, но и вспомогательным микшированием в том же M/E. Этот режим «двойного M/E» идеален для создания нескольких выходных сигналов программы для одного события, например, «чистого» и «чернового» материалов подачи футбольного матча, с использованием одного блока M/E.

• Настраиваемая функция изменения размера изображения для каждого кейера

  Функция изменения размера изображения позволяет создавать простые эффекты 2.5D DME с каждым кейером, с такими настраиваемыми параметрами, как «Расширить», «Уменьшить», «Найти», «Повернуть X» и «Повернуть Y».

• Точные эффекты

  Во всех видеомикшерах технология коммутаторов с тонкой регулировкой позволяет точно устанавливать позиции коммутации и ширину границ на уровне субпикселей в пределах 8H. Для дополнительного расширения возможностей и удобства пользователя XVS-6000 содержит уникальный режим Sony Processed Key (Обработанная рирпроекция) и функцию линии DME.

• Расширенная система кадровой памяти с вытеснением CG

  Доступна функция вытеснения HD CG вместе с аудиосигналом. Процессор оснащен расширенной системой кадровой памяти, которая обеспечивает работу функции мгновенной загрузки до 5 000 кадров (эквивалентно 160 секундам видеоряда) в качестве исходных данных в HD. Кроме того, большее количество кадров доступно непосредственно с встроенного твердотельного накопителя большой емкости.

• Функция микширования на выходах с дополнительной шиной

  Видеомикшер обеспечивает переход микшированием вместо склейки кадров встык на выходах с дополнительной шиной.

• Функция цветокоррекции

  Основная цветовая коррекция доступна на каждом дополнительном выходе как стандартная функция, а на входах — как опция.

• Упрощенные операции трансляции с программируемыми макросами

  Макросы чрезвычайно важны в производственных средах живых трансляций, когда время имеет решающее значение и нет права на ошибку. С модулем FlexiPad или 10-кнопочным панельным пользователи могут просто записывать операционные последовательности, а затем сохранять и назначать их для любой кнопки. Мало того, что макросы записывают операционные последовательности с комплексной панели, операции меню также могут быть записаны в виде макроса. Макрокоманды можно редактировать непосредственно с панели управления или из меню на сенсорном дисплее Y.

• Опциональный встроенный процессор DME

  Процессор DME может быть интегрирован в XVS-6000 просто установкой одной опциональной платы XKS-8470 (доступно 2 канала).

• Управление внешними устройствами

  Внешними устройствами VTR, DDR и P-шин можно управлять непосредственно с соответствующей панели XVS-6000 при помощи одноименных блоков MKS-X7700 или MKS-X2700. Система поддерживает большинство серверов с помощью VDCP или системы дистанционного управления протоколом Odetics.

• Интеллектуальная многофункциональная система световой индикации

  XVS-6000 предоставляет интеллектуальную и многофункциональную систему световой индикации, которая лучшим образом интегрирует функции световой индикации видеомикшера и маршрутизатора. Множественные системы световой индикации трансляции и записи могут легко программироваться на системе видеомикшера — так, что даже сложные требования относительно световой индикации будут учтены. Дополнительные параллельные выходы сигналов работы камеры могут быть получены путем простого добавления плат световой индикации в MKS-X7700 или при помощи MKS-X2700.

• Гибкая модульная конструкция X-Panel


  ICP-X7000 X-Panel отличается повышенным удобством эксплуатации за счет модульной конструкции и оборудована OLED-дисплеем, кнопками RGB XPT и кнопочной ЖКД-панелью. Мы также изменили расположение и назначение кнопок на ней. Панели конструкции X-Panel адаптированы для установки как на плоские, так и выпуклые поверхности или даже для раздельной установки. XPT FlexiPad позволяет назначить кнопки и функции в соответствии с предпочтениями оператора.

• Модульная конструкция расширяет ваши возможности.

  Используя блок системного интерфейса MKS-X2700 или MKS-X7700 для управления устройством и пульт управления видеомикшерами PWS-110SC1, вы можете контролировать работу видеомикшера через систему с одной или несколькими панелями управления.

• Больше возможностей управления с ПО Virtual Shot Box

  Работа с панелью управления серии XVS может частично выполняться дистанционно через подключение Ethernet с помощью веб-приложения Virtual Shot Box. На кнопки можно назначать различные функции, например макрокоманды, стоп-кадры, ключевые кадры, переключение точек коммутации и многие другие. Это веб-приложение можно использовать с любого устройства, если на нем установлен веб-браузер и имеется подключение Ethernet; это также означает, что приложением также поддерживается беспроводной режим на мобильных устройствах.
  У приложения существует множество вариантов использования. Например, его можно использовать совместно с панелью управления в качестве модуля управления ключевыми и стоп-кадрами или в качестве дополнительного модуля для помощи в работе главного оператора дистанционно; кроме того, его могут использовать дикторы или ведущие телепередач для переключения эфирных заставок, например во время трансляций со спортивных стадионов.

• ПО Data Manager для общего доступа к данным видеомикшера

  Это приложение позволяет выполнить резервное копирование данных, оптимизировать процесс работы с данными и сократить время настройки.
