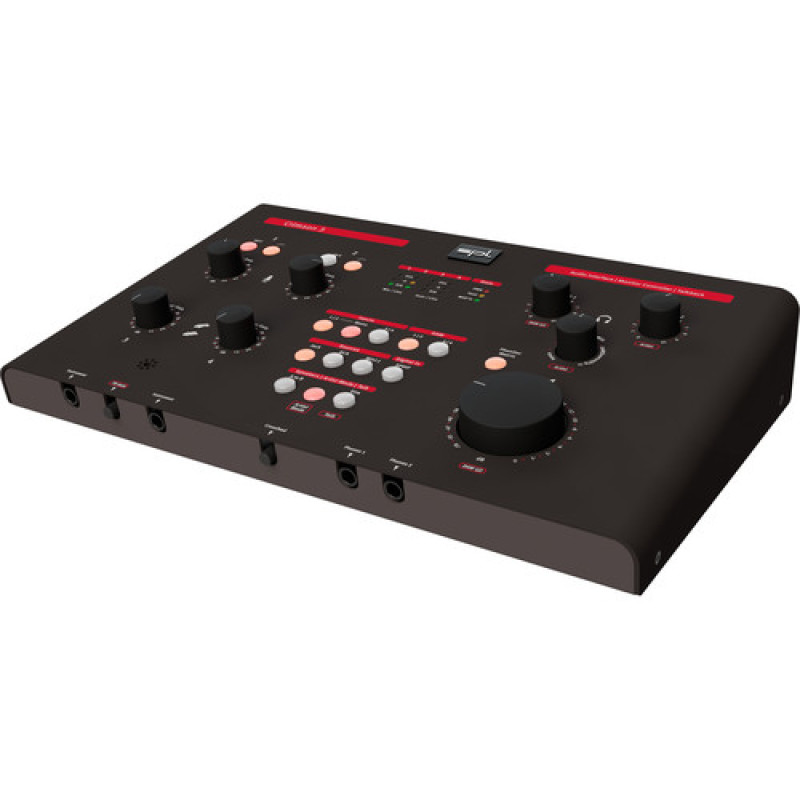

SPL Crimson 3 - USB-аудиоинтерфейс

Разработан для обеспечения возможности гибкого подключения, звука высокого разрешения и универсального аналогового мониторинга для музыкантов, аудиоинженеров и продюсеров при студийной работе. Он поддерживает разрешение до 24 бит/192 кГц и может использоваться как автономное устройство или с вашей DAW через USB. Он совместим с Mac OS X, Windows и iOS.

Устройство позволяет записывать до шести каналов одновременно, независимо от выбранной частоты дискретизации. Crimson 3 двумя микрофонными предусилителями с фантомным питанием и фильтрами высоких частот 80 Гц. Такие инструменты, как гитары, бас-гитары или клавишные, могут быть подключены к гнездам TS 1/4” на передней панели. Задняя панель обеспечивает доступ к шести 1/4” TRS входам, стерео RCA и 3,5 мм входам, цифровым входам/выходам S/PDIF и MIDI I/O.

Два набора выходов XLR и 1/4" TRS для динамиков, два выхода для наушников и встроенная матрица Phonitor обеспечивают широкие возможности мониторинга и сведения.

Характеристики:

Входные разъёмы:

• Микрофонные входы 1, 2: XLR;
• Линейный входы 1,2: ¼ «джек»;
• Инструментальный вход: ¼ «джек»;
• Стереовход 1: ¼ «джек»;
• Стереовход 2: RCA;
• Стереовход 3: мини-«джек».

Выходные разъёмы:

• Выход на громкоговорители «A»: XLR;
• Выход на громкоговорители «B»: ¼ «джек»;
• Выходы на наушники 1 и 2: ¼ «джек».

Входное сопротивление:

• Микрофонные входы: 10 кОм;
• Линейный входы: 10 кОм небалансное, 20 кОм балансное;
• Инструментальный вход: 1.1 МОм;
• Стереовход 1: 10 кОм небалансное, 20 кОм балансное;
• Стереовход 2: 10 кОм;
• Стереовход 3: 10 кОм.

Выходное сопротивление:

• Выход на громкоговорители A и B: 75 Ом небалансное, 150 Ом балансное;
• Выходы на наушники: 33 Ом.

Максимальный входной уровень:

• Микрофонные входы: +14,5 дБн (Gain полностью влево);
• Линейный входы: +22,5 дБн;
• Инструментальный вход: +24 дБн (Gain полностью влево);
• Стереовход 1: +22,5 дБн;
• Стереовход 2: +22,5 дБн;
• Стереовход 3: +22,5 дБн.

Максимальный выходной уровень:

• Выход на громкоговорители A и B: +22,5 дБн.

Микрофонные предусилители (балансные, XLR)

• Регулировка усиления (Gain): +7 дБ - +60 дБ;
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, 30 дБ усиления, входная нагрузка 150 Ом): -90 дБн;
• Эквивалентный входной шум: -128 дБн;
• Коэффициент ослабления синфазного сигнала: < -70 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (30 дБ усиления, входная нагрузка 150 Ом): 0,003%;
• Фильтр ВЧ: fg = 80 Гц, 6 дБ/Окт.;
• Фантомное питание: 48 В.

Инструментальный вход (небалансный, ¼ «джек»):

• Регулировка усиления (Gain): -6 дБ - +31 дБ;
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 100 кОм): -85 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 100 кОм): 0,005%.

Линейный вход (балансный, ¼ «джек»):

• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -95 дБн;
• Коэффициент ослабления синфазного сигнала: < -60 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,002%.

Стереовход 1 (балансный, ¼ «джек»):

• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -95 дБн;
• Коэффициент ослабления синфазного сигнала: < -60 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,002%.

Стереовход 2 (небалансный, RCA):

• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -90 дБн;
• Шум (невзвешенный, -10 дБВ, входная нагрузка 600 Ом): -85 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,003%;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (-10 дБВ, входная нагрузка 600 Ом): 0,003%.

Стереовход 3 (небалансный, мини-«джек»):

• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -88 дБн;
• Шум (невзвешенный, +15 дБВ, входная нагрузка 600 Ом): -76 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,003%;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (+15 дБВ, входная нагрузка 600 Ом): 0,005%.

Выходы на наушники (стерео, ¼ «джек»)

• Частотный диапазон: 10 Гц - >200 кГц;
• Мощность на 0 дБн): нагрузка 47 Ом: 13 мВт; нагрузка 300 Ом: 1,7 мВт; нагрузка 600 Ом: 1,0 мВт;
• Максимальная мощность: нагрузка 47 Ом: 670 мВт; нагрузка 300 Ом: 265 мВт; нагрузка 600 Ом: 150 мВт;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (мощность на 0 дБн): 47 Ом: 0,0026%; 300 Ом: 0,002%; 600 Ом: 0,002%.

Аналогово-цифровое преобразование (ASIO):

• Уровень шума (A-взвешенный): 44.1/48 кГц: -113 дБпш; 88.2/96 кГц: -110 дБпш.
• Динамический диапазон: 44.1/48 кГц: 113 дБ; 88.2/96 кГц: 110 дБ.
• Коэффициент нелинейных искажений (THD) и шум (на 1 кГц, -1 дБпш): 44.1/48 кГц: 0.002%; 88.2/96 кГц: 0.0025%.

Цифро-аналоговое преобразование (ASIO):

• Уровень шума (A-взвешенный): 44.1/48 кГц: -109 дБпш; 88.2/96 кГц: -107 дБпш.
• Динамический диапазон: 44.1/48 кГц: 109 дБ; 88.2/96 кГц: 107дБ.

Источник питания:

• Внешний источник питания: вход 100–240 В AC/50–60 Гц; выход 12 В DC/1,5 A;
• Внутренние источники питания: для аудио: +/-17 В, для «цифры»: +5 В и +3,3 В;
• Потребляемая мощность: 16,8 Вт.

• Габариты (ВxШxГ): 67x330x212 мм;
• Вес: 2,8 кг.
