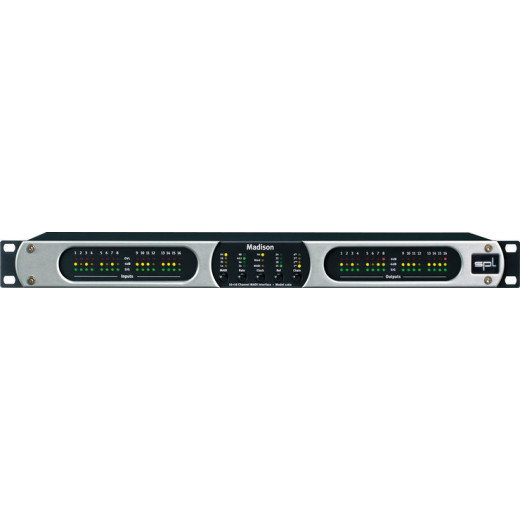

SPL Madison 1260

SPL Lundahl Transformer Kit MIC IN 2161PL 1260 Madison - 16-ти канальный AD/DA конвертер с MADI интерфейсом.

SPL Madison сочетает в себе новейшие технологии в области преобразования аудиосигнала с высочайшей надёжностью и обеспечивает чистый аналоговый звук в традициях SPL для любого устройства, оборудованного интерфейсом MADI - цифровой консоли, маршрутизатора аудио или карты MADI для персонального компьютера. С 16 входными и 16 выходными каналами в объёме одной высоты рэковой стойки, Madison сочетает в себе современные преобразователи сигнала, надёжную синхронизацию и работу с интерфейсом MADI. Профессионалы вещания и живой концертной работы уже около 20 лет полагаются на до сих пор непревзойденный протокол MADI: свободный от джиттера, надёжный при передаче большого числа аудиоканалов в одинарных проводах и кабелях с допустимой длиной гораздо больше километра, MADI предлагает уникальные преимущества при низкой стоимости.

Как и любое устройство SPL, SPL Madison прост в эксплуатации, легко расширяется и, конечно же, имеет систему преобразования сигнала с фантастическим звучанием. Madison обеспечивает очень низкий уровень шума и искажений и высокий уровень выходного сигнала - до 24 дБu. Прибор легко настраивается и управляется с передней панели. Помимо портов MADI, Madison оборудован аналоговыми входами/выходами (четыре разъёма D-SUB 25 по 8 каналов каждый). С помощью интерфейса MADI можно объединить до четырёх приборов Madison, что позволит маршрутизировать до 64 входных и выходных электрически изолированных каналов.

Madison рекомендуется для различных сфер применения, где требуется выдерживать профессиональные стандарты: от домашних до профессиональных студий звукозаписи, в телевидении и радиовещании, для мобильных и стационарных инсталляций. Если у вас есть потребность в надёжном и чистом преобразовании нескольких аналоговых аудиоканалов, Madison прекрасно справится с вашей задачей.

Особенности:

16 АЦ и 16 ЦА преобразователей в рэковом габарите 1U
Превосходно звучащие преобразователи со сложной аналоговой секцией, в которой каскад аудио работает со сравнительно высоким напряжением 36 В
Профессиональный выходной уровень: +24 дБ
Лучшее соотношение цена/производительность
До 64 входов/выходов на один порт MADI (4 прибора)
Отсутствие задержки в цепи MADI
Частота дискретизации от 44,1 до 192 кГц, ±10% vari-speed
SPL clock-shop для работы без джиттера
Широко совместимые, всегда оперативно доступные входы/выходы MADI с сверхнизкими задержками преобразования
Выбор из четырёх контрольных уровней: 15/18/22/24 дБu

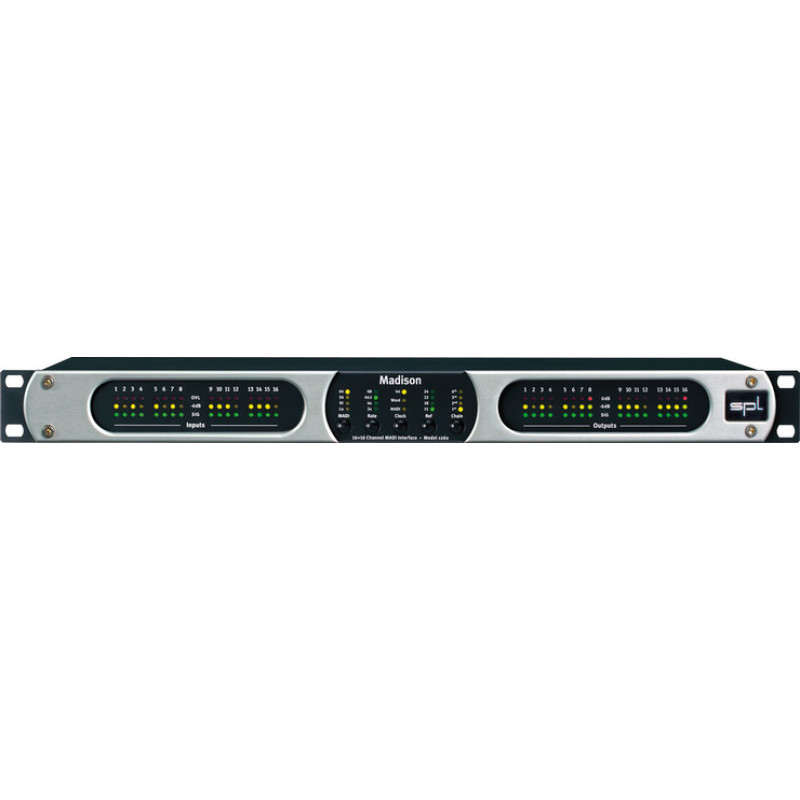

Простая настройка и управление прямо с передней панели
Эргономичные, хорошо читаемые на расстоянии индикаторы уровня для любого канала - как входных, так и выходных
Без вентилятора, абсолютно тихий прибор с низким энергопотреблением (макс. 30 Вт)
При необходимости возможна установка резервного источника питания
Четыре аналоговых 8-канальных многоядерных разъёма DB 25 (отраслевой стандарт TASCAM)
Сделано в Германии
Спецификация:

Конвертер и разъёмы

Разрешение: 24 бит
Частота дискретизации: 44.1, 48, 88.2, 96, 176.4, 192 кГц
Varispeed: ±12.5% в режиме 56 CH, -12,5% в режиме 64 CH
Контрольные уровни входов: 24 дБu максимум, по выбору 22 дБu, 18 дБu, 15 дБu
Контрольные уровни выходов: 24 дБu максимум, по выбору 22 дБu, 18 дБu, 15 дБu
Синхронизация: встроенная схема синхронизации SPL, Wordclock или MADI
Возможность расширения: 4 прибора с MADI в цепи для 64 каналов
Wordclock: Вход 75 Ом, терминация сопротивления
Уровень Wordclock: Вход TTL/CMOS5/CMOS3; Выход 3.3Vtt
MADI каналы на 44,1 и 48 кГц: 56/64
MADI каналы на 2х44,1 и 48 кГц: 28/32
MADI каналы на 4х44,1 и 48 кГц: 14/16
MADI форматы на 2x44,1 и 48кГц, 4x44,1 и 48 кГц: SMUX/HighSpeed
Аудиовходы

16 аналоговых балансных входов, DB25/Tascam
MADI оптический цифровой вход (до 64 каналов)
Характеристики аналоговых входов:

Сигнал/шум: 115 дБ (A-взвешенный, 48 кГц)
Динамический диапазон: 115 дБ (-60 дБ полной шкалы (dBfs), A-взвешенный, 48 кГц)
Сигнал/(Шум+Искажения): 102 дБ ( -1 полной шкалы (dBfs), 48 кГц)
Межканальная изоляция: 110 дБ (48 кГц)
Отклик полосы пропускания: 22 кГц (-0,02 дБ, 48 кГц)
Неравномерность полосы пропускания: +/- 0,005 дБ (Децимация*-ФНЧ, 48 кГц)
Ослабление сигнала на частоте среза: 100 дБ (Децимация-ФНЧ, 48 кГц)
Аудиовыходы

16 аналоговых балансных выходов, DB25/Tascam
MADI оптический цифровой выход (до 64 каналов)
Характеристики:

Сигнал/шум: 115 дБ (A-взвешенный, 48 кГц)
Динамический диапазон: 115 дБ (-60 дБ полной шкалы (dBfs), A-взвешенный, 48 кГц)
Сигнал/(Шум+Искажения): 100 дБ ( -1 полной шкалы (dBfs), 48 кГц)
Межканальная изоляция: 110 дБ (48 кГц)
Отклик полосы пропускания: 21,8 кГц (-0,04 дБ, 48 кГц)
Неравномерность полосы пропускания: +/- 0,06 дБ (цифровой фильтр, 48 кГц)
Ослабление сигнала на частоте среза: 70 дБ (цифровой фильтр, 48 кГц)
Разъёмы на задней панели

1 разъём питания IEC
Разъем USB, тип A (без аудио, только обновление прошивки)
Вход и выход Wordclock, 2 х BNC, с переключателем 75 Ом/Off
Оптический вход MADI, разъём SC
Оптический выход MADI, разъём SC
Аналоговые входы 2 x DB25, 8-канальные (Tascam)
Аналоговые выходы 2 x DB25, 8-канальные (Tascam)
Питание, BTU, габариты и вес
Питание: переключаемое, 90-264 В, 50/60 Гц, 35 Вт максимум
Тепловыделение: 65 BTU/час типично, 110 BTU/час максимум
Габариты (В x Ш x Г, мм): 44 x 482 x 260 (без разъёмов Г=240)
Вес: 3,05 кг (3,17 с двойным блоком питания).
