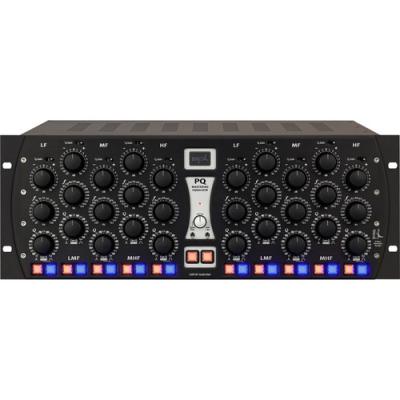

SPL PQ Двухканальный, мастеринговый параметрический эквалайзер с технологией 120В.

Этот предусилитель оснащен лучшими по звучанию конденсаторами и построен на базе легендарных схем Дугласа Селфа (Douglas Self). Параметры управления регулируются на фронтальной панели прибора и поэтому всегда доступны для достижения наилучшего звучания.

MM и MC
Существует два основных метода, используемых в современных картриджах для генерации тока. Это применение подвижных магнитов (MM) и подвижных катушек (MC).

Подвижные магниты
Картриджи звукоснимателей ММ имеют тенденцию производить пышный, мягкий звук. При перемещении магнита внутри медных катушек создается небольшое напряжение. Катриджи MM обладают очень высокой индуктивностью и сопротивлением. В итоге емкость кабеля может отрицательно повлиять на плоскостность АЧХ и линейность фазовой характеристики. Для точной настройки плоской частотной характеристики и улучшения воспроизведения высоких частот SPL Phonos предлагает выбор из четырех возможных вариантов. Значения емкостей составляют 150 пФ, 220 пФ и 330 пФ. В положении «OFF» емкость определяется только емкостью используемого кабеля.

Подвижные катушки
Картридж звукоснимателя MC – это такой же крошечный электромагнитный генератор, но (в отличие от конструкции ММ) с постоянным магнитом и подвижными катушками. Полученный сигнал составляет всего несколько сотен микровольт и, таким образом, более легко затухает от поверхностного шума, индуцированного гула, и т.д. В связи с этим, более сложно спроектировать предусилитель с чрезвычайно низким уровнем шума, необходимым для картриджей типа МС. SPL Phonos обеспечивает дополнительное предварительное усиление для каскада МС - на 20 дБ выше по сравнению с каскадом ММ. MC картриджи имеют очень низкую индуктивность и сопротивление, поэтому влияние емкости в кабеле, идущем от картриджа к предусилителю, незначительно. Сопротивление картриджа можно выбрать и установить из шести значений: 100, 220, 470, 2,2k, 4,7k и 10 кОм. Если есть сомнения, какое сопротивление соответствует импедансу картриджа, вы можете эмпирически определить значение для самой плоской частотной характеристики.

Фильтр Subsonic
Гул от приводного механизма проигрывателя при воспроизведении усиливается на низких частотах. Phonos имеет переключаемый фильтр Subsonic инфранизких частот для устранения этого гула.

Эквализация RIAA
Эквализация RIAA - это спецификация для записи и воспроизведения грампластинок, установленной Ассоциацией Звукозаписывающей индустрии Америки (RIAA). Кривая эквализации RIAA была предназначена де-факто для работы в качестве глобального отраслевого стандарта для записей с 1954 года.

Задачей эквализации RIAA, которая является одной из форм предварительного акцентирования при записи и снятия акцентирования при воспроизведении, было допустить более высокие значения времени записи за счет уменьшения средней ширины каждой канавки, улучшить качества звучания, а также снизить повреждения канавки пластинки, которые возникают во время воспроизведения. Запись при RIAA эквализации производится с уменьшенными низкими частотами и усиленными высокими частотами, а при воспроизведении происходит обратное. Конечным результатом является плоская частотная характеристика, но с ослаблением высокочастотного шума, такого как шипение и щелчки, которые возникают с носителя записи.

Усиление
• SPL PQ: полностью параметрический, 2-канальный, 5-диапазонный мастеринговый эквалайзер;
• Оба блока базируются на технологии SPL 120V Rail. Новый эквалайзер PQ обладает теми же качественными характеристиками, что и предыдущая модель;
• Каждый канал можно полностью активировать или выключить благодаря автоматическому байпасу (Auto-Bypass), и даже автоматизировать в свободно выбираемом интервале времени;
• - Благодаря переключателю усиления ¼ Gain можно уменьшать максимальное увеличение или затухание амплитуды на показатель 3/4, который регулирует потенциометр от макс. +/-20 дБ до +/-5 дБ. Это дает вам возможность выполнять небольшие корректировки, как в целом для мастеринга, так и для более высоких амплитуд в режиме Proportional-Q;
• Мастеринговый эквалайзер PQ модель 1540/1544 является новый переработанной версией хорошо известного мастерингового эквалайзера SPL PQ – модели 2050;
• Каждая из пяти полос может быть активирована или выключена, у пользователя есть возможность (для каждой отдельной полосы) раздельно производить переключение между Constant Q и Proportional Q. Такая схема еще не была реализована ни в одном другом эквалайзере;
• Байпас каждой полосы и постоянной Q с левой стороны можно контролировать с правой стороны в режиме «Link»;
• Благодаря фиксируемым потенциометрам очень легко выполнять точную регулировку. Можно также регулировать параметры усиления, частоты и показателя Q (Gain, Frequency, Q) при помощи фиксируемых 41-шаговых потенциометров.

Технические характеристики:

Измерения
• Частотный диапазон: 10 Гц - 40 кГц;
• CMRR (коэффициент ослабления синфазного сигнала, 1 кГц, +34 дБн, полосы 1-5 вкл., B/C = 0): > -82 дБ;
• Полоса пропускания: (3 дБ, полосы 1-5 вкл., В/С = 0): 10 Гц-100 кГц;
• THD (коэффициент нелинейных искажений) и шум (на 24 дБн, Constant-Q): >107 дБ;
• THD (коэффициент нелинейных искажений) и шум (на 24 дБн, Proportional-Q): >106 дБ;
• Шум (невзвешенный, на 24 дБн, полосы 1-5 вкл., B/C = 0): -91 дБн;
• Шум (А-взвешенный, на 24 дБн, полосы 1-5 вкл., B/C = 0): -94 дБн;
• Шум (CCIR, на 24 дБн, полосы 1-5 вкл., B/C = 0): - 86 дБн;
• Гармонические искажения: 0,2% на 1 кГц/-30 дБн; 0,05% на 1 кГц/-20 дБн;
0,01% на 1 кГц/0 дБ; 0,002% на 1 кГц/+10 дБн; 0,0005% на 1 кГц/+ 30 дБн;

Входы
• Входное сопротивление: 20 кОм;
• Максимальный входной уровень: + 32,5 дБн.

Выходы
• Выходное сопротивление: • Максимальный выходной уровень: + 32,5 дБн.

Потребляемая мощность
• Максимум 61Вт.

Плавкие предохранители
230 В/50 Гц: 3,15 А;
115 В/60 Гц: 6,3 А.

Габариты и вес
• 482 x 177 x 311,5 мм;
• Вес: 15,2 кг.

0 дБн = 0.775 В. Возможны изменения характеристик без предварительного
