Вращающиеся головы LED типа SPOT STAGE4 BROSPOT 360Z

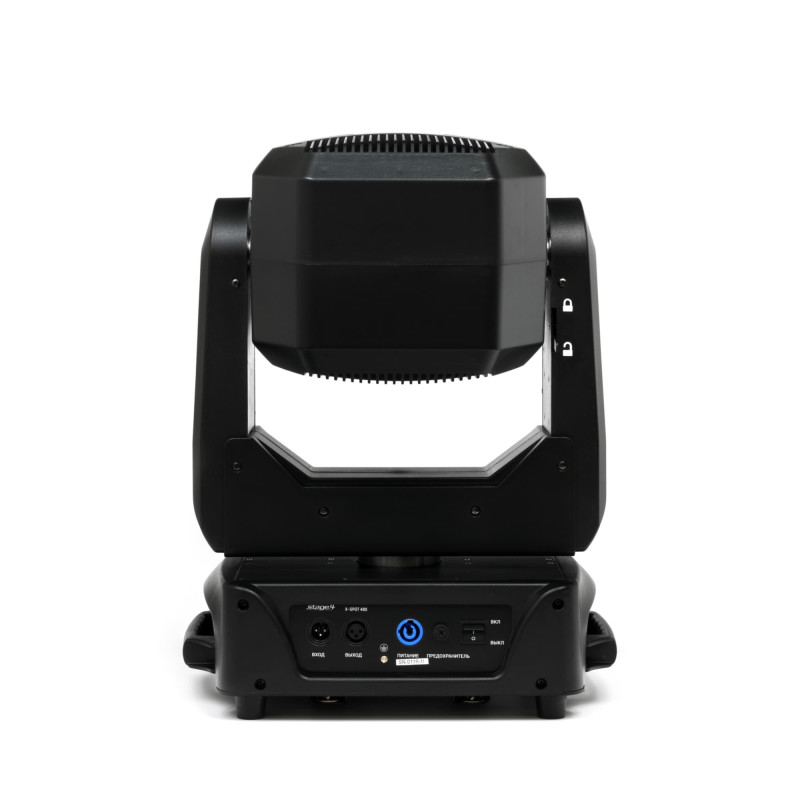

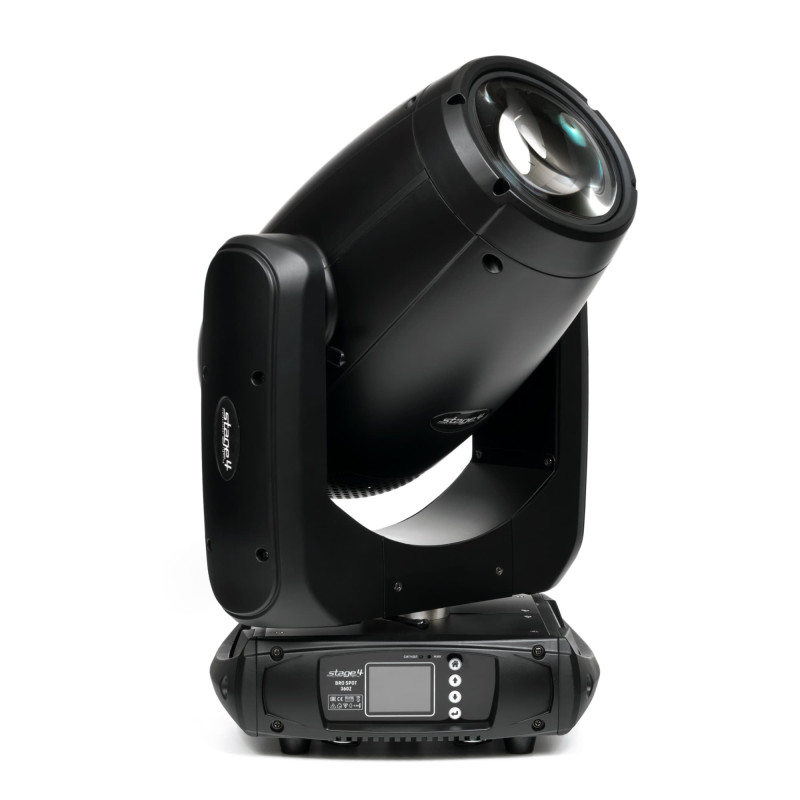

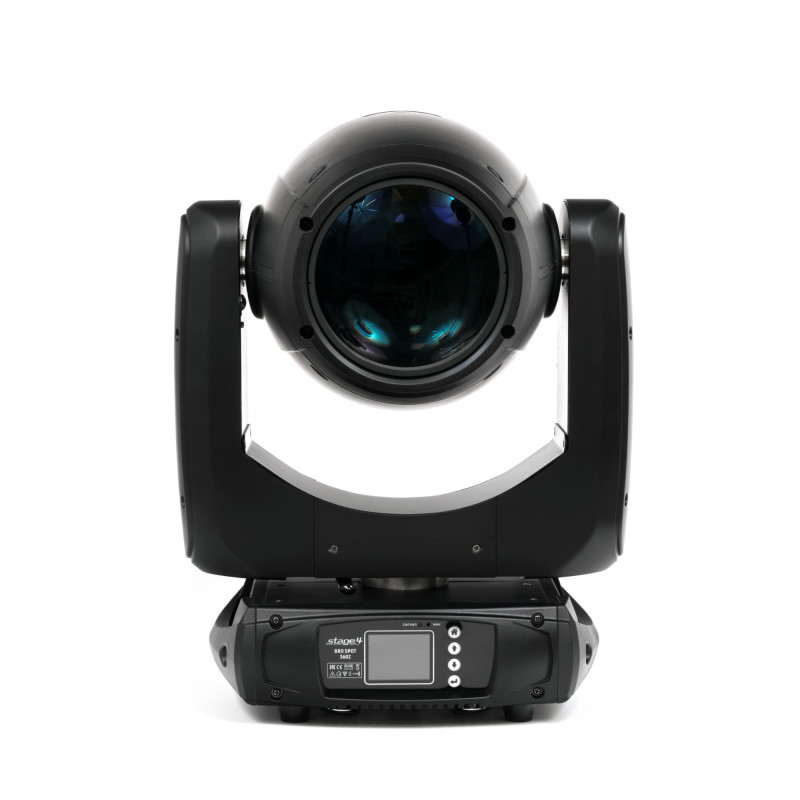

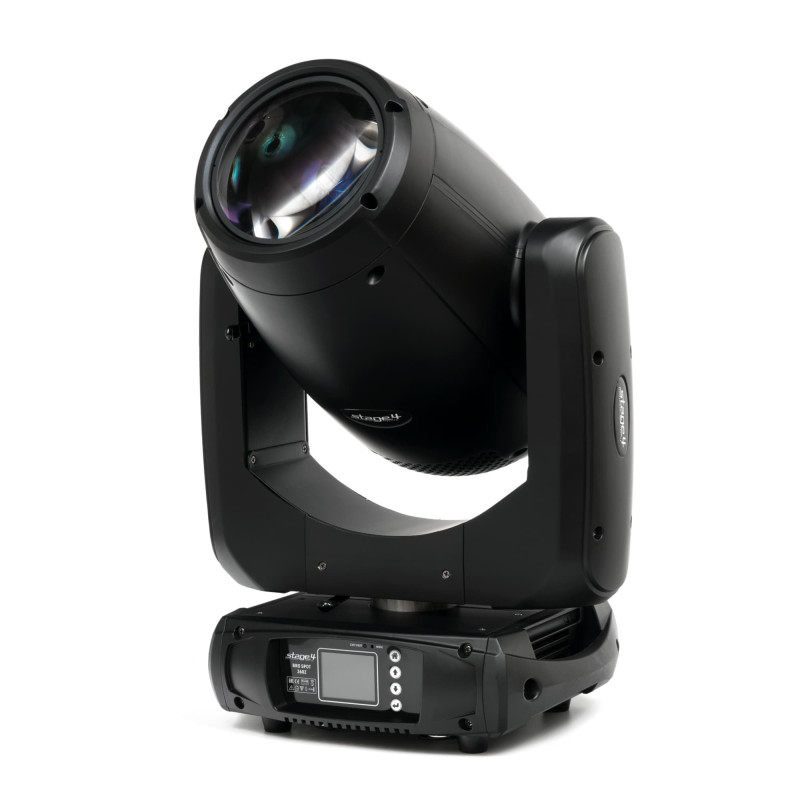

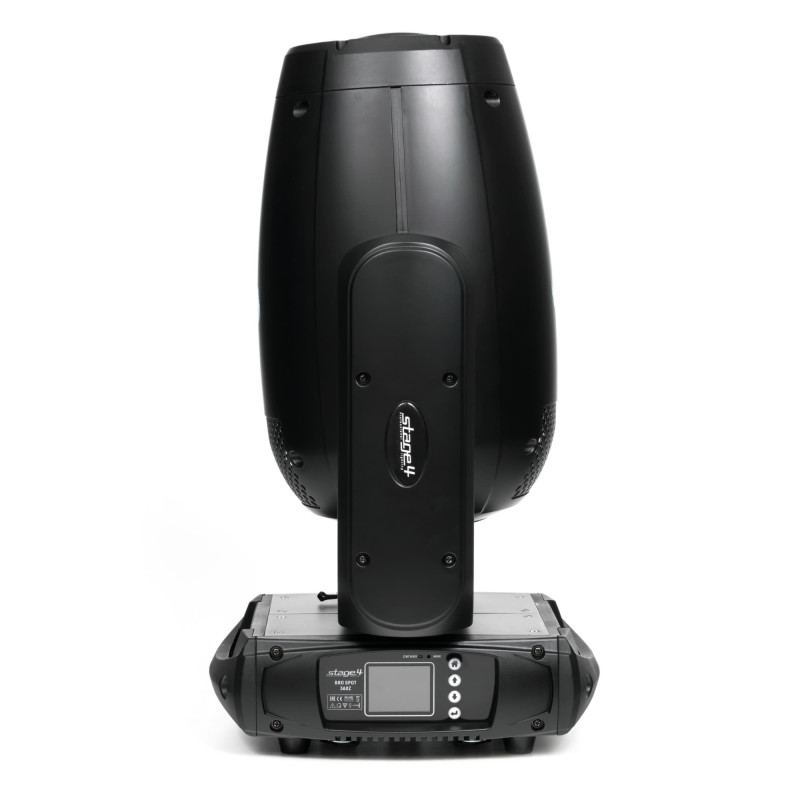

Stage4 broSPOT 360Z - Вращающаяся голова

Поворотный прожектор ("голова") типа broSPOT 360Z разработан специально для использования внутри помещений, а именно: дома и дворцы культуры, актовые и концертные залы, ночные клубы, ресторанные комплексы, банкетные залы, крытые спортивные площадки.

Основные фотометрические характеристики готового изделия, полученные в независимой лаборатории уже после его производства, позволяют уверенно утверждать, что прожектор будет эффективен на дистанции до 12 м. Линейная моторизованная оптическая система изменения угла раскрытия (ZOOM) позволяет изменить угол от 6,2°до 33,7°, с шагом 0,108°. Так, при световом потоке готового изделия 9944 Лм, максимальной силе света 842695 Кд, на общепринятой стандартной дистанции 5 метров, максимальная освещенность в точке составляет 33827 Люкс. Источником света для прожектора является белый светодиод с цветовой температурой белого света 7500 К., выдающий, до установки в прожектор, световой поток 19500 Лм. При световой температуре 3200К broSPOT 360Z обеспечивает хорошую цветопередачу с индексом CRI (R1-R8) равным 76 Ra.и подходит, при такой необходимости, в качестве фронтального освещения выступающих. Прожектор синтезирует цвет посредством модуля "CMY+CTO", а цветовая температура белого может линейно изменяться в диапазоне 2900-8000 К.

Для создания проецируемых графических эффектов, а также красивых резных лучей, прожектор оснащен двумя колесами гобо, с общим количеством 18 трафаретов, но вращаемыми являются только 7 гобо, которые, при желании, могут быть легко заменены на другие.

Функцию тряски "gobo-shake" имеют все трафареты. За множественное деление луча отвечает, вращаемая в обоих направлениях с регулируемой скоростью, 3`-х гранная призма.

Функционал размытия границ светового пятна, для достижения эффекта "WASH", схожего с работой светильника заливного света, выполняют линейный моторизованный фокус и нелинейный (вкл./выкл.) фрост-фильтр.

Поворотные головы, с таким функционалом, на рынке часто называют BSW (Beam, Spot, Wash). "broSPOT" соответствует современным ожиданиям покупателей и управляется по протоколам DMX, ArtNET и RDM, позволяющим изменять некоторым параметры в меню устройства непосредственно с консоли управления светом, не используя при этом стремянку или спуск софита. Система охлаждения - активная, но установленные модели вентиляторов и встроенное ПО позволяют через DMX изменять скорость вращения, тем самым регулировать уровень шума.

Изделие имеет все необходимые сертификаты и декларации, полностью соответствуя требованиям и директивам как Европейского, так и Евразийского таможенного союза.

Характеристики Stage 4 broSPOT 360Z:

• Тип прибора: SPOT
• Популярное наименование типа прибора: BSW
• Рекомендованная рабочая дистанция до: 12 м.
• Рекомендованная область применения: Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa

Источник света

• Источник света (ИС): светодиод
• Тип ИС: одноцветный LED-модуль
• Количество ИС: 1 шт
• Мощность ИС: 360 Вт
• Цвет ИС: белый
• Цветовая температура ИС (CCT): 7500 К
• Фактическая электрическая мощность ИС: 360 Вт
• Световой поток ИС: 19500
• Световая эффективность ИС: 67,2
• Индекс CRI цветопередачи ИС: 70 Ra
• Срок службы ИС: ≥30,000 час.
• Бренд ИС: Seawy

Фотометрические параметры

• Световой поток готового изделия (ГИ): 9944 Лм
• Сила света ГИ: 842695 Кд
• Лучистый поток (FE) ГИ: 32,853 Вт.
• Световая эффективность ГИ: 25,3 Лм/Вт
• Цветовая температура ГИ (без фильтров) (CCT):7739 К

Индексы цветопередачи

• Индексы цветопередачи в режиме "Без фильтров"
• CRI (R1-R8): 73,8 Ra
• CRI (R1-R9): 64 Ra
• CRI R9: -14 Ra
• CRI (R1-R15): 64,3 Ra

• Индексы цветопередачи в режиме 3200К
• CRI (R1-R8): 76 Ra
• CRI R9: 0 Ra
• CRI (R1-R15): -39,8 Ra
• TM-30-15: 69,8
• SSI (3200R): Rf=70;Rg=96
• SSI (5600): 58
• TLCI: 51
• TLMF (4200K): 37

• Индексы цветопередачи в режиме 5600K
• CRI (R1-R8): 84 Ra
• CRI R9: -11,5 Ra
• CRI (R1-R15): 74,7 Ra
• TM-30-15: Rf=72;Rg=97
• SSI (3200R): 34
• SSI (5600): 58
• TLCI: 48
• TLMF (4200K): 12

Освещенность

• Максимальная освещённость на 1м.: 845664 Лк
• Максимальная освещённость на 3м.: 93963 Лк
• Максимальная освещённость на 5м.: 33827 Лк
• Максимальная освещённость на 7м.: 17258 Лк
• Максимальная освещённость на 9м.: 10440 Лк

Оптическая система

• Наличие Zoom (зум): Да
• Тип зум: линейный
• Исполнение зум: моторизованный
• Точность зум: 8 бит
• Диапазон Zoom (зум): 6,2°-37,7°
• Коэффициент увеличения зум: 5,4(3,8):1
• Угол луча (Beam angle) при мин.зуме: 6,2°
• Поле луча (Field angle) при мин.зуме: 9,9°
• Угол луча (Beam angle) при макс.зуме: 33,7°
• Поле луча (Field angle) при макс.зуме: 37,7°
• Широта изменения угла луча (MIN-MAX): 27,5°
• Широта изменения угла поля (MIN-MAX): 27,8°
• Шаг изменения угла (Beam angle): 0,108°
• Шаг изменения поля (Field angle): 0,109°

Движение и позиционирование

• Управление по DMX позиционированием и направлением: Да
• Угол поворота по горизонтали (PAN): 540°
• Поворот от центра (влево/вправо) (+/-): 270°
• Угол наклона по вертикали (TILT): 270°
• Наклон от центра (вперед/назад) (+/-): 135°
• Точное позиционирование (Fine, 16 bit): Да
• Функция затемнения луча при движении (BlackOut XY): Да
• Функция замедления при движении (Speed PT): Да
• Функция позиционирования через меню прибора (Static): Да
• Функция калибровки моторов через меню прибора (Calibrate XY): Да
• Функция удаленного перезапуска моторов (Reset Pan/TilT): Да
• Авто-восстановление положения при помехе: Да

Система генерации цвета

• Метод синтеза цвета: субтрактивный
• Режим цветосмешения (синтез): CMY+CTO
• Количество фильтров на колесе: 11 шт
• Векторный режим наложения фильтров: Да
• Эффект радуги для фильтров: Да
• Режим HSI (HSB, HSV): Нет
• Регулировка цветовой температуры: Да (линейный фильтр CTO)
• Диапазон изменения цветовой температуры (ЦТ): 2900-8000

Эффекты

• Количество колес гобо: 2 шт
• Общее количество гобо: 18 шт
• Количество статичных гобо: 11 шт
• Эффект тряски статичных гобо: Да
• Количество вращаемых гобо: 7 шт
• Эффект тряски вращаемых гобо: Да
• Размеры вращаемых гобо: 22,9мм; 18мм
• Функция индексации гобо: Да
• Функция бесконечного вращения колеса гобо: Да
• Наложения колес гобо (gobo morphing): Да
• Возможность замены вращаемых гобо: Да
• Focus (фокус): линейный моторизованный
• Колесо анимации: Нет
• Количество линз призмы: 1 шт
• Призма 1, количество граней: 3
• Призма 2, количество граней: 0
• Функция вращения призмы: Да
• Фрост-фильтр (Фрост, Frost): нелинейный
• Ирисовая диафрагма (Iris): Нет
• Диммер: 0-100%, 8 бит
• Исполнение диммера: Электронный
• Количество кривых диммирования: 1 шт
• Эффект вольфрамовой лампы (visual tungsten lamp): Нет
• Функция затемнение при смене колес: Да
• Стробоскоп: Да, 3 режима

Управление

• Протокол DMX-512: Да
• Протокол Art-NET: Да
• Протокол RDM: Да
• Количество режимов (персонализаций) DMX: 2 шт
• MIN кол-во DMX-каналов: 18
• MAX кол-во DMX-каналов: 20
• Классический авто-режим работы вентилятора: Да
• Сверхтихий режим вентилятора: Да
• Линейный режим изменения скорости вентилятора: Да
• Встроенные авто программы: Да, 7 световых и 1 звуковая
• Минимально подходящая система управления: STAGE4 DMX Pilot 2000
• Рекомендуемая система управления STAGE4: TWIN LS
• Требования по подключению: Наличие DMX-сплиттера (гальванической развязки) с поддержкой протокола RDM

Подключение

• Разъемы DMX: XLR 3-pin (IN/OUT)
• Разъемы Art-NET: Да, IN/OUT
• Беспроводной DMX: доп.опция
• ИК-управление: Нет
• Режим "Мастер-ведомый": Да
• Режим "звуковой активации": Да
• Органы управления на корпусе: Дисплей + 4 навигационные кнопки
• Диагональ дисплея: 2,4”
• Функция поворота дисплея на 180°: Да
• Язык интерфейса меню (дисплея): Китайский & Английский

Питание

• Напряжение: 100-260 В, 50/60 Гц.
• MAX потребляемая мощность: 450Вт
• MIN потребляемая мощность: 394Вт
• Коэффициент мощности (Power Factor (PF)): 0,9758
• Разъёмы питания: POWERCON (IN/OUT)
• Кнопка вкл/выкл питания: Да

Физические параметры

• Цвет корпуса: Черный
• Материал корпуса: Инженерный нейлоновый пластик
• Степень защиты корпуса: IP20
• Климатическое исполнение и категория размещения: УХЛ4
• Диапазон рабочих температур окружающей среды: от +1°C до +40°C
• Относительная влажность окружающей среды: среднегодовая — 60% при 20 С°;
• максимальная — 80% при 25 С°.
• В иных климатических условиях обязательно: защитный купол с подогревом
• Язык интерфейса (надписей) корпуса: Русский
• Габаритные размеры устройства: 379 x 255 x 585 мм
• Вес нетто: 20,5 кг
• Точка крепления страховочного троса: Да
• Необходимое кол-во струбцин для подвеса: 2 шт.
• Установка на горизонтальные поверхности: На ножках
• Упаковка: Габаритные размеры упаковки: 520 х 500 х 630 мм.
• Вес брутто: 23,5 кг
• Тип упаковки: Картонная коробка и пенополистирол
• Требования к транспортировке: Палетный борт + амортизирующая упаковка
