Световый пульт, контроллер DMX STAGE4 SmartUniTool

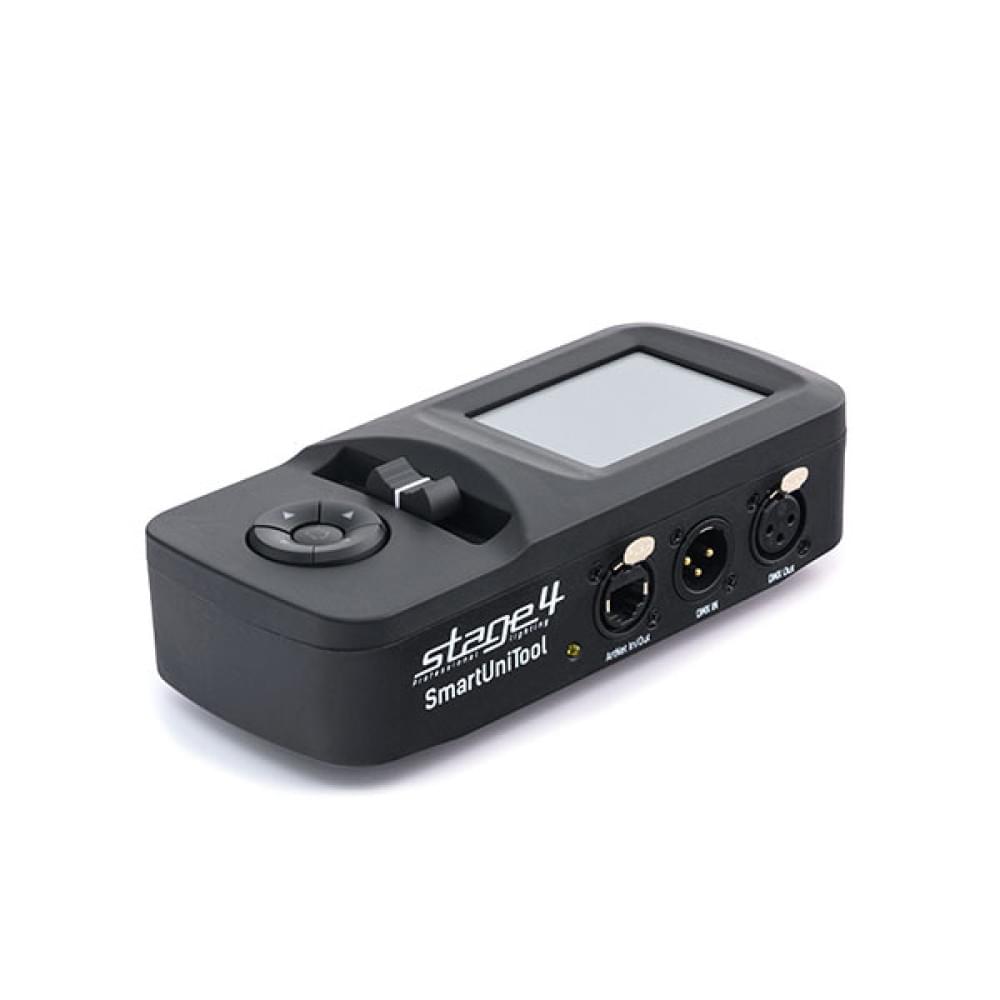

STAGE4 SmartUniTool — Это портативный мультифункциональный контроллер для управления системами сценического, архитектурного и ландшафтного освещения на базе DMX512.

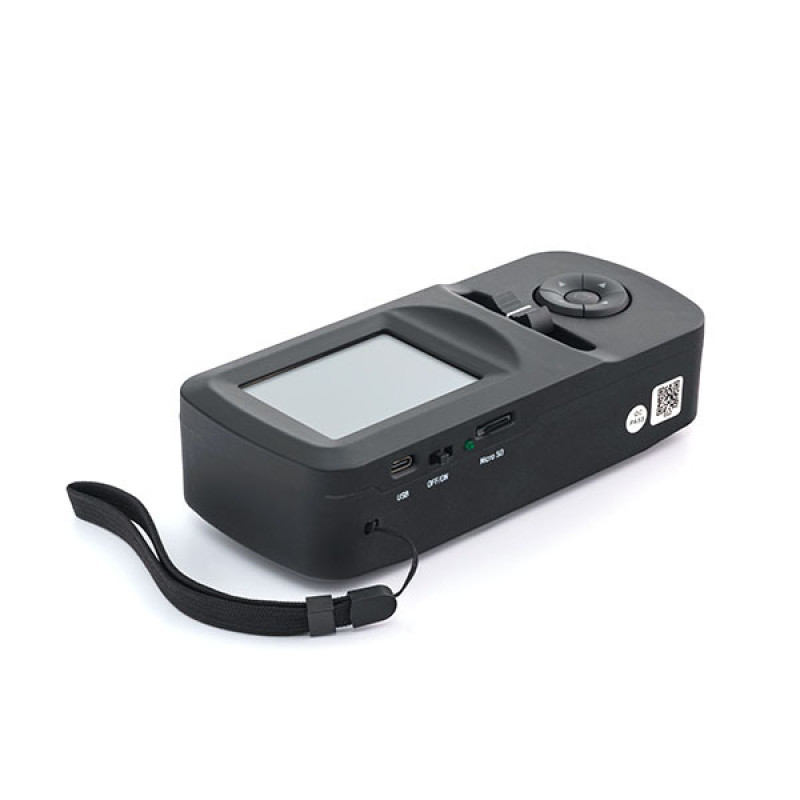

Компактное устройство размером с ладонь (185 × 82 × 55 мм) оснащено 3.2-дюймовым сенсорным дисплеем и содержит полный набор инструментов для профессионального управления световыми приборами, тестирования и диагностики.

Почему Вам нужен этот контроллер?

1. Архитектурные светильники не имеют встроенного меню адресации

Большинство архитектурных светильников (особенно недорогие модели LED-прожекторов) не оснащены кнопками и экраном для ручной настройки DMX-адреса. Чтобы установить правильный адрес, нужен отдельный пульт управления. Пульт SmartUniTool имеет встроенную функцию RDM (Remote Device Management) с поддержкой 49 команд. Позволяет не только задать адрес приборам, но и переименовать их, настроить параметры, получить информацию о состоянии.

Пример: Во время монтажа на фасаде здания установили 20 прожекторов. Со SmartUniTool вы можете: · Автоматически найти все приборы через функцию «Поиск RDM» · Задать им адреса 1-20 одним касанием · Присвоить понятные названия (например, «Фасад-01», «Крыша-02»)

2. Диагностика неисправностей через DMX IN мониторинг

Часто при работе возникает ситуация: прибор не выполняет команду или выполняет что-то странное. Вопрос: что не так? Неправильно записана сцена на площадке? Помеха на линии DMX? Прибор неисправен? Конфликт адресов?

Функция DMX IN (мониторинг входящего сигнала) позволяет:

• Видеть в реальном времени все 512 каналов DMX-сигнала
• Проверить, какие значения приходят на каждый адрес
• Определить, приходит ли вообще сигнал на нужный канал

Пример: Подключили SmartUniTool к кабелю с консоли и включили функционал «мониторинг». Видим, что на адреса 1-19 приходят значения, а прибор не слушается, значит, неисправность прибора. А если каналы не приходят и SmartUniTool не фиксирует значения на канале, значит, проблему искать в консоли или в сетевых устройствах. Консоль, например, не посылает команды на адрес 015, но прожектор показывает активность по этому каналу, а устройство SmartUniTool показывает периодические сигналы по каналу – помеха в линии. Все это экономит часы поиска неисправности.

3. Мобильный контроллер вместо стационарной консоли

Представьте ситуацию: основная консоль занята на репетиции в студии, а вам нужно управлять световыми установками в фойе или на фасаде.

SmartUniTool решает эту проблему:

• Весит 500 граммов, работает от встроенной батареи (до 10+ часов)
• Имеет полный функционал простой DMX-консоли с 512 каналами
• Может управлять 20 программируемыми сценами
• Позволяет сохранять и загружать световые программы
• Поддерживает 50+ встроенных тестовых макросов для проверки приборов

Пример: Настроили гармоничное освещение фасада при помощи любимой консоли, при помощи функции DMX-recorder сохранили сцену в памяти SmartUniTool, и теперь вечером одним нажатием кнопки воспроизводите её — без консоли, компьютеров и коробочек.

Основные функциональные возможности

• Console — Простая DMX-консоль (512 каналов)
• Управление 512 каналами в реальном времени
• 20 сохраняемых сцен — создайте сценарий освещения и сохраните его
• Плавные переходы между сценами (Fade Time: от 0 до 27+ минут)
• Время удержания сцены (Hold Time) для создания динамических эффектов
• Встроенные макросы для тестирования:
• Статические тесты (включить красный, зелёный, синий, белый каналы отдельно)
• Динамические тесты с цветовыми переходами (Rainbow режимы)
• Циклические эффекты для проверки всех слотов прибора
• DMX IN — Мониторинг входящего сигнала
• Просмотр всех 512 значений DMX в реальном времени
• Отображение в числовом формате (0-255) или процентах (0-100%)
• Поддержка мониторинга Art-Net сигналов

RDM — Remote Device Management

• Полное управление RDM-совместимыми приборами
• Поиск и обнаружение приборов автоматически
• Установка адреса DMX (1-512)
• Выбор режима работы (Personality) — выбрать, сколько каналов использует прибор
• Присвоение названий устройствам — сохраняются в памяти прибора
• Доступ к датчикам приборов: температура, напряжение, ток, потребляемая мощность, время работы
• 49 стандартных RDM-команд плюс поддержка пользовательских PID

Write Code — Программирование приборов

Private Code — запись параметров в пользовательские приборы (LED-светильники с поддержкой UCS512). UCS512C4 Code — адресация и программирование чипов UCS512 напрямую. Применение: записали красивую анимацию освещения фасада — теперь она будет автоматически воспроизводиться каждый вечер

• Установка начальных значений RGBW каналов
• Выбор режима адресации и кривой яркости
• Recorded — Запись и воспроизведение программ
• Запись световых программ непосредственно в устройство
• Сохранение в формате.BIN
• Воспроизведение: одиночный режим, циклический режим (Loop)

STAGE4 SmartUniTool – это портативная лаборатория для управления и диагностики архитектурного и сценического освещения.

Идеален для:

• Монтажников и инженеров, устанавливающих системы освещения
• Операторов светового оборудования на площадках
• Техников, занимающихся тестированием и диагностикой
• Дизайнеров света, нуждающихся в мобильном управлении
• Всех, кто работает с DMX512 и RDM приборами
• Компактный размер, полный функционал, надёжная батарея и интуитивный интерфейс делают его незаменимым помощником в работе с архитектурным и сценическим освещением.
