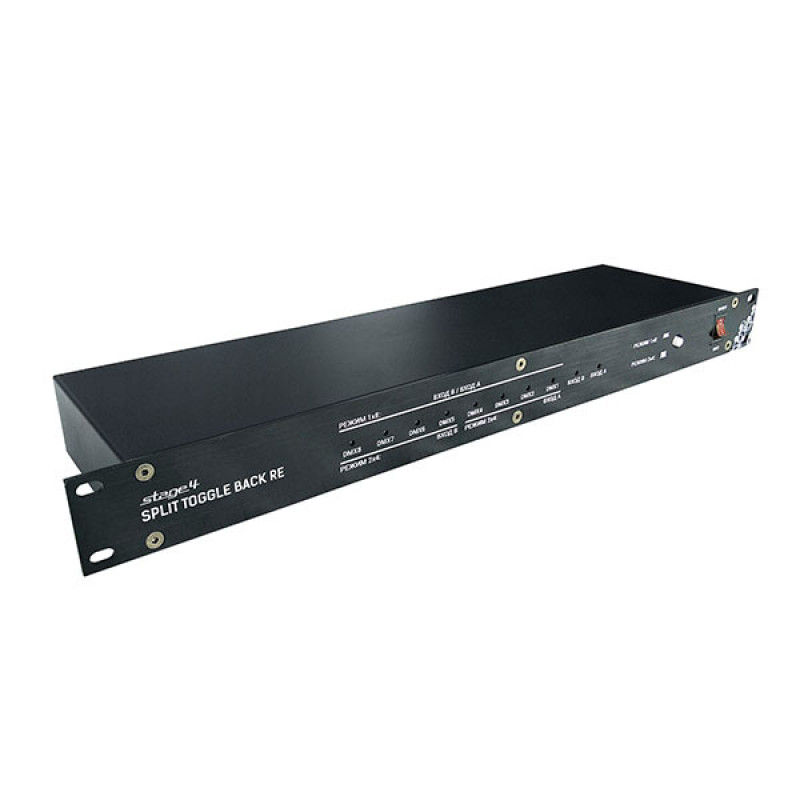

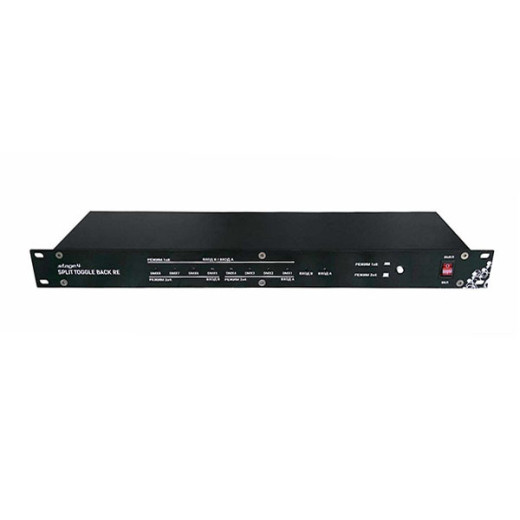

Сплиттер Stage4 Split Toggle Back RE

Split Toggle Back RE — Это рэковый сплиттер (19”, 1U) с возможностью выбора одного из двух режимов: либо используется один входной поток и восемь выходов, либо два входных потока и 4 выхода на каждый входящий поток.

Все выходы, расположенные с тыльной стороны устройства, с изоляцией портов, которая обеспечивает электрическую изоляцию между входными и выходными портами устройства с помощью компонентов, предотвращающих передачу электрических помех, наводок или коротких замыканий между устройствами, подключенными к сплиттеру, что повышает надежность и стабильность работы всей DMX-сети. Рассчитан сплиттер максимально на 2 DMX потока (2 юниверса, 2х512). Сплиттер поддерживает протокол RDM — расширение стандартного протокола DMX512, которое добавляет возможность двусторонней связи между консолями управления и световыми устройствами. Это позволяет удаленно настраивать параметры устройств, такие как DMX-адрес, режимы каналов и другие доступные RDM-параметры, без необходимости физического доступа к устройству. Сплиттер Split Toggle Back RE предназначен для установки в рэковые стойки со стандартной шириной 19 дюймов. Питание осуществляется через кабель PowerCon, сквозное выходное питание PowerCon Out не предусмотрено.

Технические характеристики

• Общие сведения
  • Тип устройства Блок распределения DMX-сигнала
  • Рекомендованная область применения Театры, ТВ-студии, дома культуры, ночные клубы, спортивные арены, объекты сферы HoReCa
  • Вид монтажа Для установки в рэковый шкаф
  • Рекомендованное назначение Распределение DMX-сигнала
• Протоколы управления и разъемы
  • Протокол DMX-512 Да
  • Протокол RDM Да
  • Количество режимов распределения, шт 2
  • Режим "1 вход и 8 выходов" Да
  • Режим "2 входа и 4 выхода" Да
  • Максимальное количество DMX-каналов, шт 2х512
  • Входной порт DMX, шт 2
  • Выходной порт DMX, шт 8
  • Проходной DMX порт Нет
  • Оптоизоляция портов Да
  • Разъемы DMX XLR 3-pin (IN/OUT)
  • Позиционирование разъемов DMX На тыльной (обратной) стороне
• Электротехнические параметры
  • Напряжение 90-240 В, 50/60 Гц.
  • MAX потребляемая мощность, Вт 5
  • Разъёмы питания POWERCON
  • Позиционирование разъема питания На тыльной стороне
  • Проходной разъём питания Нет
  • Кнопка вкл/выкл питания Да
• Система охлаждения и уровень шума
  • Принцип системы охлаждения пассивная
  • Способ охлаждения воздушная конвекция
  • Уровень шума бесшумный
• Цвет и материал корпуса
  • Цвет корпуса Черный
  • Материал корпуса Металл
  • Степень защиты корпуса IP20
• Климатические условия
  • Климатическое исполнение T4
  • Диапазон рабочих температур от +1°C до +40°C
  • Относительная влажность 35%-85%
• Физические параметры и упаковка
  • Габаритные размеры устройства, см 48.3x12.5x4.5
  • Габаритные размеры упаковка, см 56x16x8
  • Стандартная рэковая ширина 19”
  • Стандартная рэковая высота 1U
  • Вес нетто, кг 1,8
  • Вес брутто, кг 2,25
