Генераторы синхросигналов TASCAM CG-1800

TASCAM CG-1800 – это сигнальный процессор, предназначенный для синхронизации цифровых видео и аудио устройств.

​Является частью серии сигнальных процессоров CG от TASCAM, которая также включает в себя разработанный для вещания и постпродакшна TASCAM CG-2000 и TASCAM CG-1000 для студий звукозаписи и концертов.

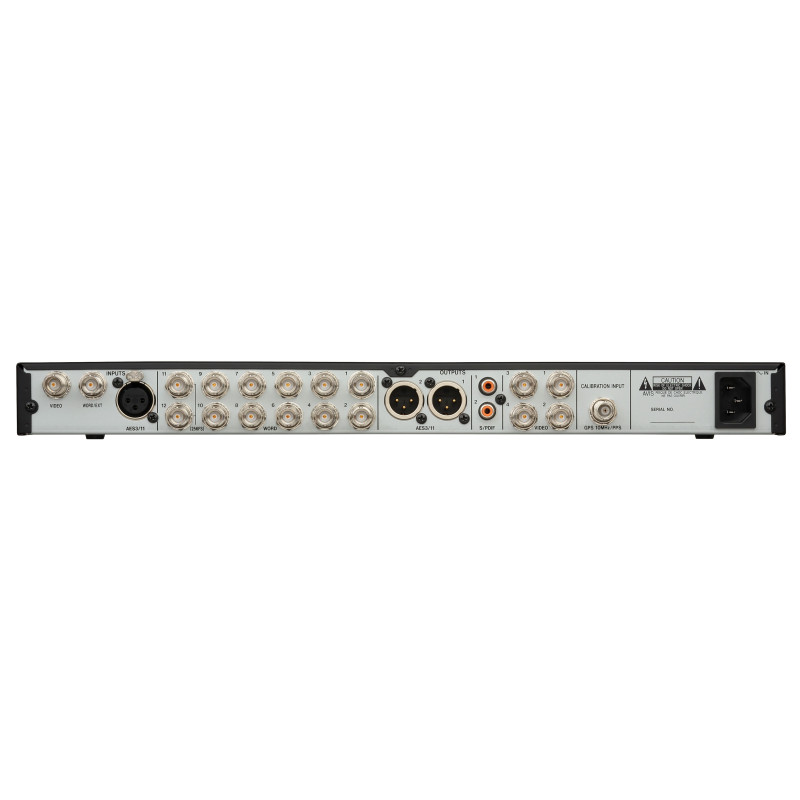

Многочисленные выходные разъемы

В дополнение к 12 тактовых выходов и 4 видеовыходов, среди цифровых выходов имеют место 2 AES3/AES11 и 2 S/PDIF, что делают устройство крайне полезным приобретением при использовании крпуномасштабных систем видео/аудио синхронизации, а также для выполнения ряда иных задач. Из 12 тактовых выходов два также поддерживают x2Fs, x4Fs и выход 256Fs – позволяет использовать их в системах ProTools и другом программном обеспечении для цифровых рабочих станций.

Внутренние часы использует высокоточную OCXO, что не зависит от температуры окружающей среды

Кварцевый генератор является сердцем тактового генератора, и в TASCAM CG-1800 OCXO используется для достижения предельно высокой точности при полной независимости от температуры окружающей среды. Обладая тактовой частотой с точностью 0,01 частей на миллион, что превышает характеристику стандартных TCXO (температуро-компенсируемых кварцевых генераторов), данное устройство является ключом к созданию высокоточной синхронизации систем с выходной частотной стабильностью +/- 0,005 частей на миллион или меньше в день.

Входной разъем, который поддерживает сигнал в 10 МГц, что позволяет создавать системы с еще более высокой точностью

Внешний входной разъем, который поддерживает сигнал 10 МГц, позволяет подключать CG-1800 к рубидиевым часам или GPS-часам для увеличения точности работы.

Схема управления колебаниями обеспечивает стабильную работу часов

Внешние часы колебания оснащены оригинальной концепцией схемотехники TASCAM. Она включает в себя высокопроизводительное устройство генерации такта видео, с которым следует отметить программируемый массив FPGA и PLL – фазовую подстройку частоты. Это обеспечивает возможность достижения стабильности тактового сигнала. p>

Свободная от глюков цепь с повторным запиранием предотвращает шум и пропуск при часовых обрывах и восстановлении

CG-1800 постоянно измеряет внешнюю базовую частоту. В устройствах, не имеющих встроенных контрмер, сбивание тактового сигнала может привести к большим проблемам, в том числе и в процессе восстановления. В CG-1800 при выпадании часов тактовый сигнал опорной частоты поддерживается высокоэффективным удержанием отсчета.

Анализатор, способный измерять окончание выходного устройства

В организации вещания и работы крупномасштабных пост-продакшн студий, многочисленные подключенные устройства оказываются соединенными общей проводкой. TASCAM CG-1800 включает в себя функцию анализатора, которая позволяет измерять входные частоты, входные уровни и окончания выходных устройств, что позволяет ему оказывать поддержку при устранении неполадок (в случае их возникновения).

Оптимальные уровни могут быть предоставлены другим устройствам, регулируя выходные уровни часов

В зависимости от маршрутизации электропроводки и приемных устройств, уровни сигналов могут быть сокращены - в результате собственных неудач приема. Поскольку выход на CG-1800 может быть установлен на нескольких уровнях, он может обеспечить оптимальные уровни сигнала на подключенных устройствах.

Проверка условий через регистрацию в случае возникновения проблем

Одной из функций, что позволяет идентифицировать возникновение неприятностей, является функция регистрации. В дополнение к возможности проверьте журнал регистрации на дисплее CG-1800, вы также можете захватить журнал в виде файла формата CSV на флешку.

Автоматическая калибровка

Кварцевые генераторы время от времени сбиваются, поэтому время от времени требуют калибровки. Для того чтобы избежать проблем, которые могут привести к проблеме в транслировании, своевременные проверки и регулярное техническое обслуживание не требуются. TASCAM CG-1800 обладает функцией самокоррекции, что позволяет пользователям проводить техническое обслуживание с использованием внешнего входного сигнала и простых операций.

Особенности TASCAM CG-1800

• Внутренние часы используют высокоточный кварцевый генератор особой конструкции, качество работы которого не зависит от температуры окружающей среды;
• Внешний входной разъем поддерживает сигнал 10 МГц, что позволяет создавать системы с еще более высокой точностью;
• Схема управления колебаниями обеспечивает стабильность работы часов;
• Многочисленные выходные разъемы, в том числе 12 тактовых выходов, что позволяет использовать устройство в крупномасштабных системах синхронизации видео / аудио;
• Поддерживает ввод и вывод видеосигналов различных форматов, включая NTSC, PAL и HD Tri-level;
• Сигналы AES3 и AES11 также поддерживаются;
• Функция анализатора, которая позволяет измерять прекращения устройства вывода;
• Функция автоматической калибровки с использованием внешнего генератора (Atomic / GPS 10 МГц, GPS PPS);
• Производительность до 192 кГц;
• Возможность сохранения до 4 системных настроек, их можно импортировать/экспортировать посредством USB;
• Трехконтактный IEC кабель питания в комплекте;

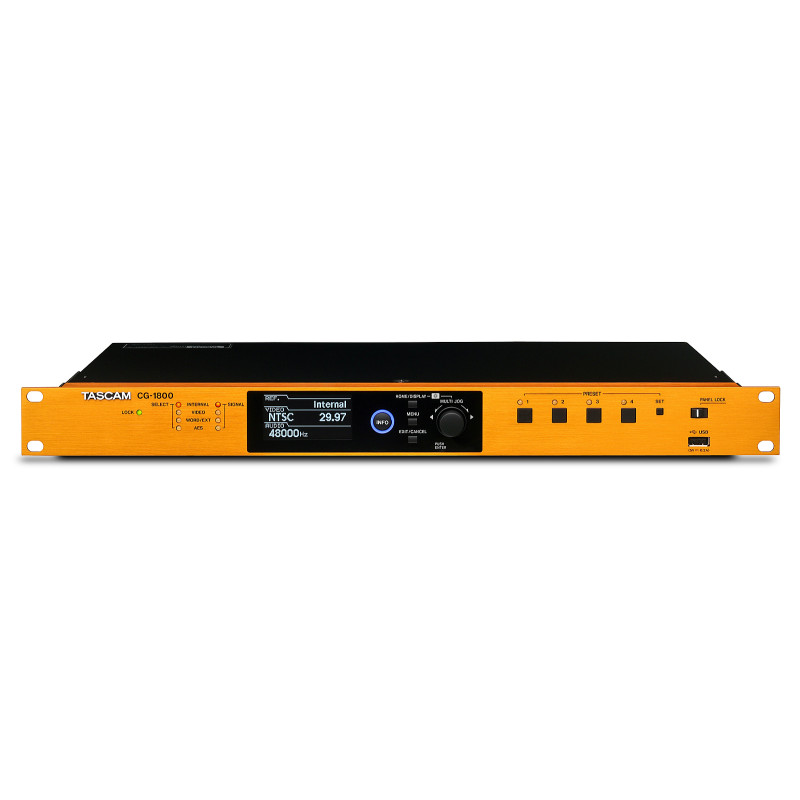

• 128x64 пикселей органический EL-дисплей с широким углом обзора.

Технические характеристики TASCAM CG-1800

• Частота дискретизации: 192 кГц;
• Входы часов: 2 x Word (BNC);
• Выходы часов: 12 x Word (BNC);
• Другие устройства ввода/вывода: 1 x XLR (Input), 2 x XLR (Output), 2 x S/PDIF (Output), 1 x Video In (BNC), 4 x Video Out (BNC);
• Размеры: 1,77 х 12,2 х 19 дюймов;
• Вес: 7,05 фунтов.
