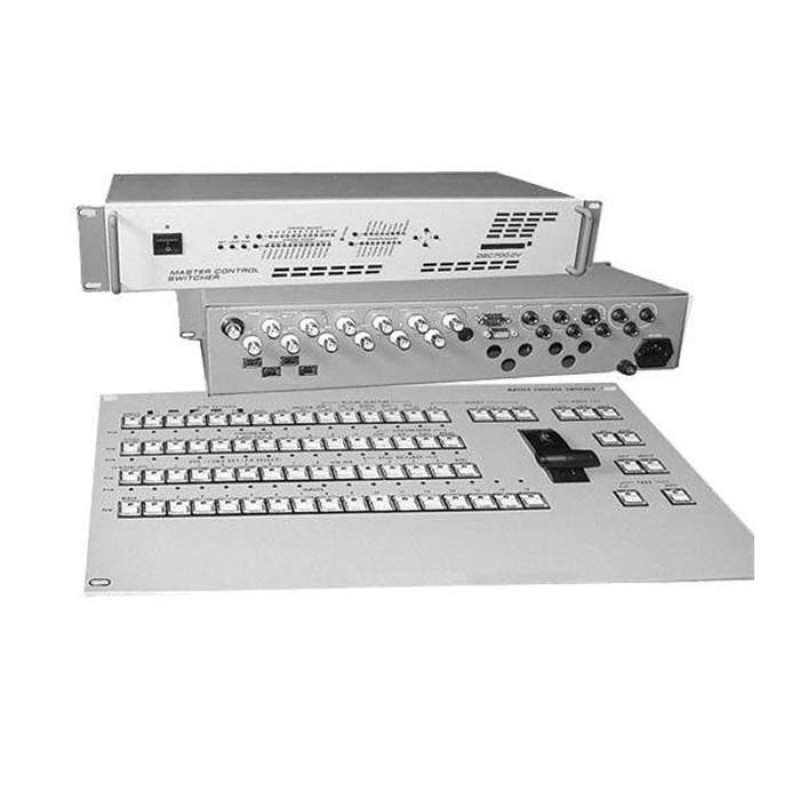

Видеомикшер, A/V микшер и блок спецэффектов Teleview DSC700.06M

Возможности и особенности.

• 6 композитных входов с возможностью конфигурирования до 2 композитных + 2 S-Video

• коммутация без подрывов несинхронных и разноформатных (S-Video, композит ) входных сигналов между собой и внутренними сигналами микшированием, через шторки либо прямой склейкой

• выходы программы – два композитных PAL + 1 YUV или 3 композитных PAL + один S-Video. или четыре композитных SECAM Пользователь имеет возможность самостоятельно установить систему по выходу – PAL или SECAM

• выход предварительного просмотра PAL

• встроенный квадратор, позволяющий контролировать на выходе preview как входной сигнал, так и преднабор титров и выходной сигнал устройства

• управление от микшерского пульта с рукояткой T-Bar.с подключением по RS232

• три канала цифрового транскодирования с кадровыми синхронизаторами. Формат 4:2:2

• адаптивный цифровой режекторный фильтр SECAM

• отдельный вход внешней синхронизации

• формирование и замешивание до двух цветных логотипов с а-каналом. Возможность выбора при создании логотипов одного из трех форматов 128х96,256х48 и 64х192. Возможность самостоятельного изготовления логотипов.

• оперативный выбор логотипа из 14, хранящихся во Flash памяти, что позволяет реализовать функцию, оперативной
  маркировки транслируемых по телевидению фильмы и передачи в соответствии с возрастом зрительской аудитории.

• два слайда, хранящихся в энергонезависимой памяти и всегда готовых к выдаче в эфир

• цифровые часы; Возможность наложения на выходной сигнал цифрового индикатора время + температура (при наличии опции Thermo) одновременно с логотипом канала.

• датчик температуры (опция)

• загрузка логотипов и слайдов с альфа–каналом из компьютера по RS232

• встроенный знакосинтезатор - функция, позволяющая осуществлять наложение текстовой информации на выходной видеосигнал устройства в виде неподвижных надписей, бегущей строки или вертикального скроллинга. Набираемый текст выводится на контрольный выход устройства и может быть сохранен в энергонезависимой памяти.

• наложение на выходной сигнал титров от внешнего источника (Luma Key). Для работы со внешними титрами используются один из входов устройства. Сигнал переключения (силуэтный сигнал) формируется из самого сигнала, используемого в качестве титров. Ключевым является уровень черного

• наложение на выходной сигнал внешних титров с а-каналом.

• синхронный с видео микшер звукового сопровождения

• коррекция параметров видеосигнала и звука раздельно по каждому входу, с памятью

• настройка фазы поднесущей PAL

• встроенный Tally на 6 каналов

• возможность управления по интерфейсу RS232 от компьютера для систем автоматизации вещания

• совместим с системой Videopleyer – воспроизведение видеоклипов по плэй листу

• возможно изготовление прибора с питанием от +10-18В для мобильных систем

• релейный обход по композитному сигналу при выключении

• режим сохранения информации в интервале кадрового гасящего импульса

• стереовариант (Опция)

Характеристики:

• Номинальный размах видео 1В,75 Ом звука 0дВ балансный (0.775В, 600Ом)
• Формат цифрового представления 4-2-2
• Память 2 поля.
• Частота дискретизации 13,5 МГц
• Разрядность квантования АЦП 9 бит ЦАП 10 бит 27 МГц
• Диапазон коррекции КВИ неограниченный
• Пределы регулировки фазы выходного сигнала относительно опорного ±1,5 мксек
• Полоса частот Y в декодированном сигнале PAL 5,8 МГц
• Отношение С\Ш видео 53дБ
• Фиксация уровня чёрного на видеовыходах 0В±10 мВ.
• Разъёмы по видео BNC по звуку TRC
• Питание 220В ± 20%
• Потребляемая мощность <30Вт
• Размеры 1U (480x45x180 мм)
• Вес 3,6 кг

​
