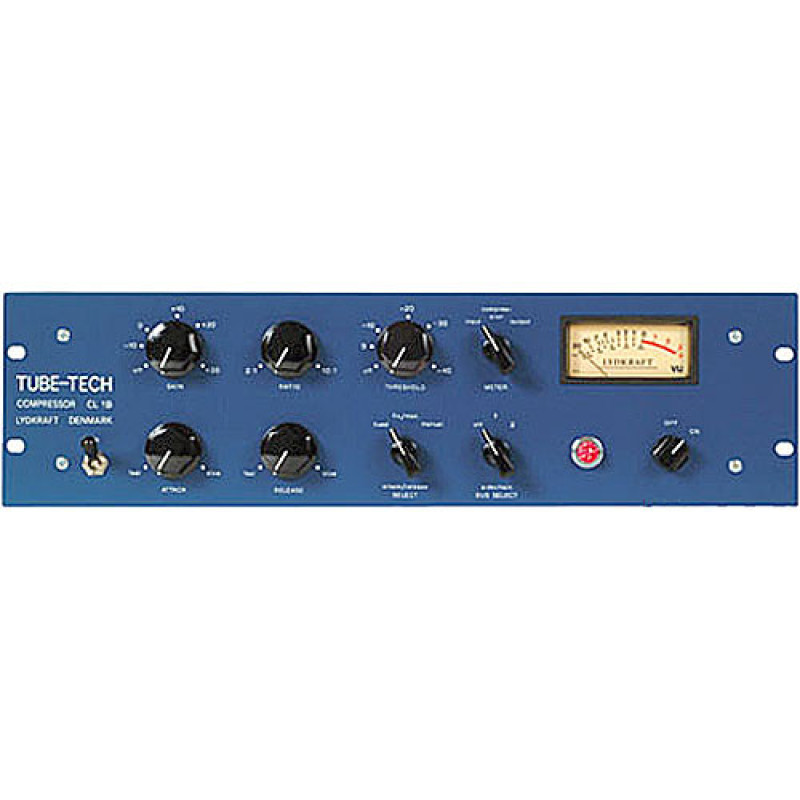

TUBE-TECH CL 1B (товар снят с производства)

TUBE-TECH CL 1B - Одноканальный оптический компрессор с двухтактным ламповым усилителем.

Устройство содержит уникальный элемент уменьшения уровня сигнала с низким искажением. Вход и выход балансные XLR. Устройство содержит каскад уменьшения коэффициента усиления, расположенный сразу же после входного трансформатора. Этот каскад управляется усилителем сайдчейн канала, который также содержит две цепи управления длительностью — одну для фиксированных и одну для регулируемых атаки и затухания. Эти два контроллера управления длительностью можно использовать по отдельности или вместе. Схема содержит полупроводниковые операционные усилители, обеспечивающие необходимое регулирование. Для соединения вместе нескольких компрессоров используется специальный трехпозиционный переключатель шин (выкл., шина 1, шина 2). После каскада уменьшения коэффициента усиления включен двухтактный ламповый усилитель с регулируемым до 30 дБ коэффициентом усиления. Входной и выходной трансформаторы имеют электростатические экраны между первичной и вторичной обмотками. Компрессор оснащен плавающими балансными входом и выходом.

Характеристики:

Сопротивление:

• Вход: 600 Ом
• Выход: <60 Ом

• Частотный диапазон, +05/-3 дБ: 5 ц - 25 кГц

Коэффициент нелинейных искажений + шум (THD+N), на 40 Гц:

• 0 dBU: 0,15 %
• +10 dBU: 0,15 %
• Макс. на выходе, +26 dBU: <1 %
• Макс. на входе, +21 dBU: <1 %

Шум, Rg=200 Ом:

• Невзвешенный: при усилении на выходе 0 дБ<-85 dBU, при +30 дБ <-75 dBU
• CCIR-468-4: при усилении на выходе 0 дБ <-75 dBU, при +30 дБ <-65 dBU

• Перекрестные помехи при 10 кГц: <-60 дБ
• Ослабление синфазного сигнала при 10 кГц: <-60 дБ
• Усиление: до + 30 дБ

Компрессор:

• Соотношение: от 2:1 до 10:1
• Порог: до -40 dBU
• Атака: от 0,5 мс до 300 мс
• Восстановление: от 50 мс до 10 с

Лампы:

• ECC 82: 1 шт
• ECC 83: 1 шт

• Регулировки: OFF/ON, GAIN, RATIO, THRESHOLD, ATTACK, RELEASE, METER IN/OUT, SELECT ATTACK/RELEASE, SIDECHAIN BUS SELECT OFF/1/2

Разъемы

• Вход: XLR
• Выход: XLR
• Боковая цепь (Sidechain): 1/4" «джек»
