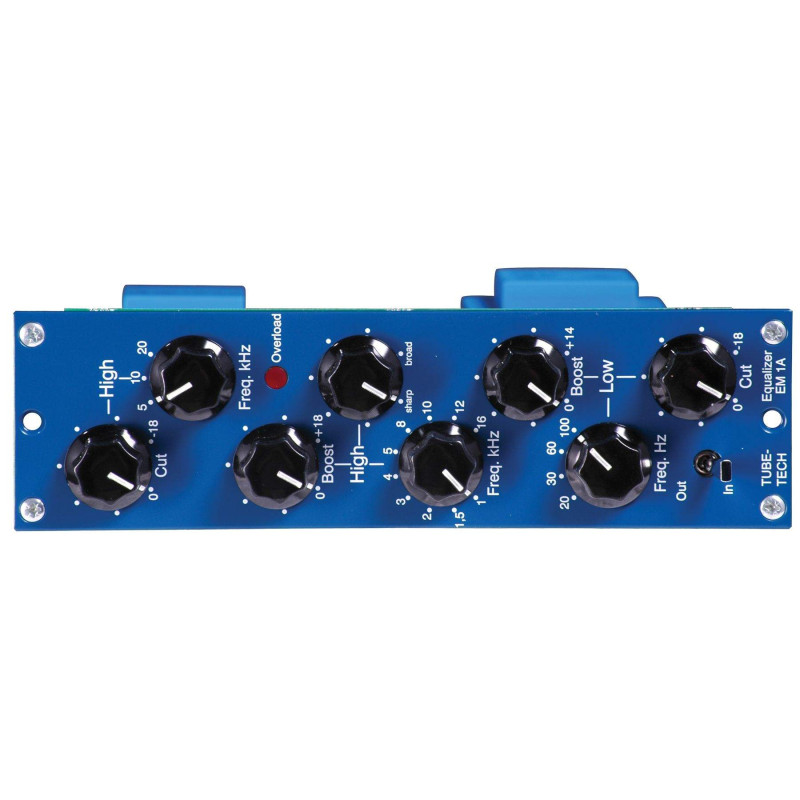

TUBE TECH EM 1A

Tube-Tech EM 1A представляет из себя пассивный ламповый эквалайзер, вернее точную копию старейшего классического эквалайзера Tube-Tech РЕ1С, основанного на Pultec EQP1A. Монтажная плата Tube-Tech PE1C уменьшена до размера модуля, но при этом совершенно не изменена! Возможности источников питания серии RM позволяют получить от модуля RM точно такое же звучание, как от устанавливаемой в 19-ти дюймовый рэк модели. Эквалайзер имеет такие же характеристики, как РЕ1С, и обладает всеми его знаменитыми специальными возможностями. Все детали, в том числе все трансформаторы, абсолютно идентичны тем, которые используются в РЕ1С. Эквалайзер Tube-Tech EM1A содержит модуль усиления и ослабленияНЧ-частот (шельфовый фильтр) и модуль усиления ВЧ-частот (высокочастотной коррекции). Модуль ВЧ-частот имеет регулируемые полосу пропускания и коэффициент ослабления (фильтрации). Для восстановления коэффициента усиления после блока фильтров пассивного типа включен 2-х тактный ламповый усилитель. Эквалайзер оснащен плавающими балансными входом и выходом. Входной и выходной трансформаторы имеют электростатические экраны между первичной и вторичной обмотками.

Технические характеристики:

• Пассивный эквалайзер
• Двухтактный ламповый усилитель
• Четыре канала усиления низких частот: 20, 30, 60 и 100 Гц (от 0 до +14 дБ)
• Четыре канала ослабления низких частот: 20, 30, 60 и 100 Гц (от 0 до –18 дБ)
• 10 каналов усиления высоких частот с регулируемой полосой: 1; 1,5; 2; 3; 4; 5; 8; 10; 12 и 16 кГц (от 0 до +18 дБ для узкой полосы частот, от 0 до +10 для широкой полосы частот)
• Три канала ослабления высоких частот: 5, 10 и 20 кГц (от 0 до –18 дБ)
• Частотный диапазон (по уровню –3 дБ): от 5 Гц до 40 кГц
• Низкий уровень шума: < –85 дБВ при усилении 0 дБ
• Не вносит потери
• Переключатель bypass, не создающий щелчков

Сопротивление:

• Вход — 600 Ом
• Выход — <60 Ом
• Частотный диапазон, +05/-3 дБ — 5 ц — 40 кГц

Коэффициент нелинейных искажений + шум (THD+N), на 40 Гц:

• 0 dBU — 0,15 %
• +10 dBU — 0,15 %
• Макс. на выходе, +26 dBU — <1 %
• Макс. на входе, +21 dBU — <1 %
• Шум, Rg=200 Ом:

Невзвешенный — <-85 dBU
CCIR-468-4 — <-75 dBU
Перекрестные помехи при 10 кГц — <-60 дБ

Усиление — 0 дБ

Лампы:

• ECC 82: 1 шт
• ECC 83: 1 шт

Регулировки и переключатели — HIGH, LOW, IN/OUT

• Питание — 14 Вт
• Размеры (В х Ш х Г), мм — 176 х 50 х 220
• Вес — 1,0 кг, в упаковке 1,2 кг
