Пассивные системы линейных массивов Universal Acoustics T6

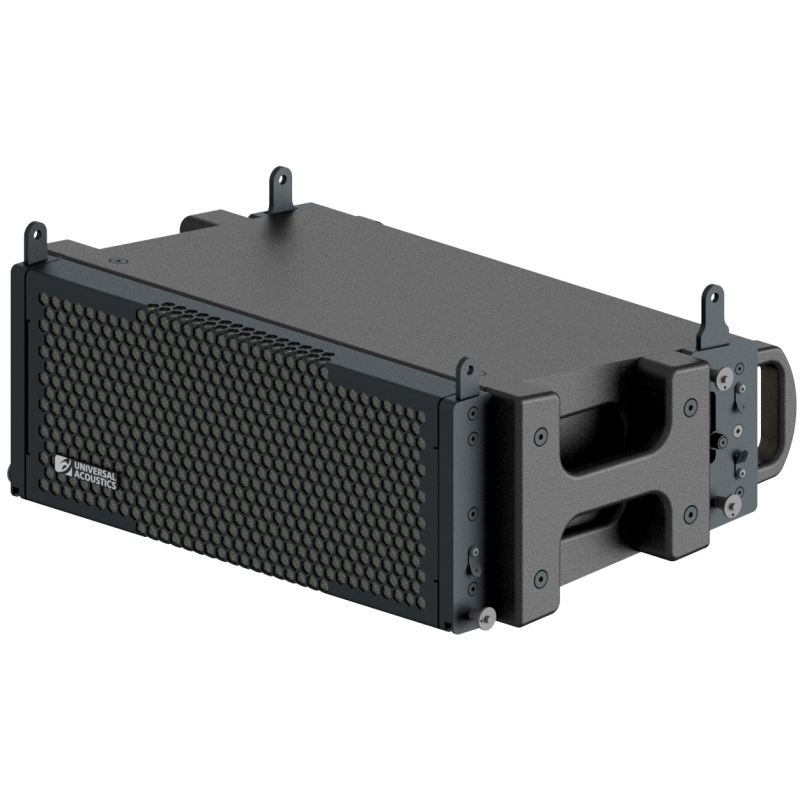

Акустическая система T6 — широкополосный элемент линейного массива.

Т6 предназначена для построения основной системы звукоусиления малого и среднего формата и используется совместно с низкочастотной акустической системой T15B.

Конструкция

Акустическая система T6 — двухполосная пассивная (bi-amp) акустическая система, выполнена в оформлении фазоинвертор. Корпус выполнен из высококачественной берёзовой фанеры повышенной влагостойкости толщиной 15 мм. Для усиления конструкции корпуса внутри установлены металлические элементы. На боковых и задней стенках имеются по две ручки для комфортной транспортировки. В корпусе установлены элементы подвеса акустической системы:

• передний: фиксированный
• задний: выдвижной, с фиксацией, с углами установки – 0, 1, 2, 3, 4, 5, 6, 7,5 градуса

Для фиксации установки используется пин‐замок. Элементы подвеса T6 полностью соответствуют системе подвеса низкочастотной акустической системы T15B. Для подвеса или установки на поверхность используется рама RT‐615. Рама RT‐615 предназначена для подвеса до 16 единиц T6. Передняя стенка защищена металлической декоративной решёткой толщиной 2 мм. Решётка с внутренней стороны оклеена акустически прозрачным пенополиуретаном толщиной 5 мм. Внешнее влагостойкое покрытие выполнено на основе поликарбамида чёрного цвета.

Компоненты

В качестве излучателей установлены два НЧ громкоговорителя размером 6,5” (VC 1,5”) и ВЧ компрессионный драйвер 1,4” (VC 3”). ВЧ драйвер нагружен на волновод и рупор с диаграммой направленности 100° Г х 15° В. В качестве коннекторов используется два разъёма NL4MP Speakon фирмы Neutrik подключённых параллельно.

Разделение диапазона воспроизводимых частот между НЧ и ВЧ излучателями производится с помощью внешнего процессора или процессора, интегрированного в усилитель мощности.

Характеристики:
