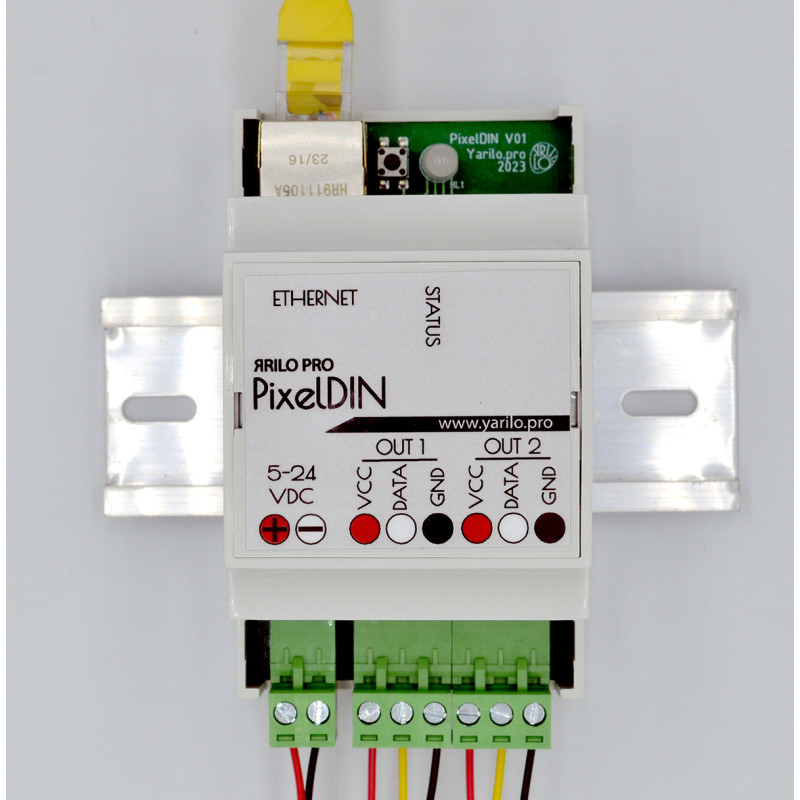

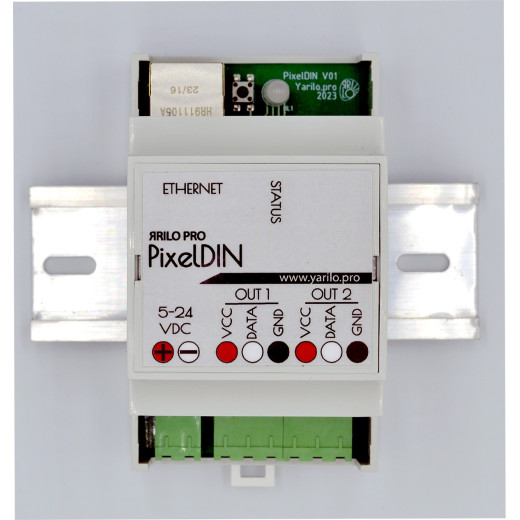

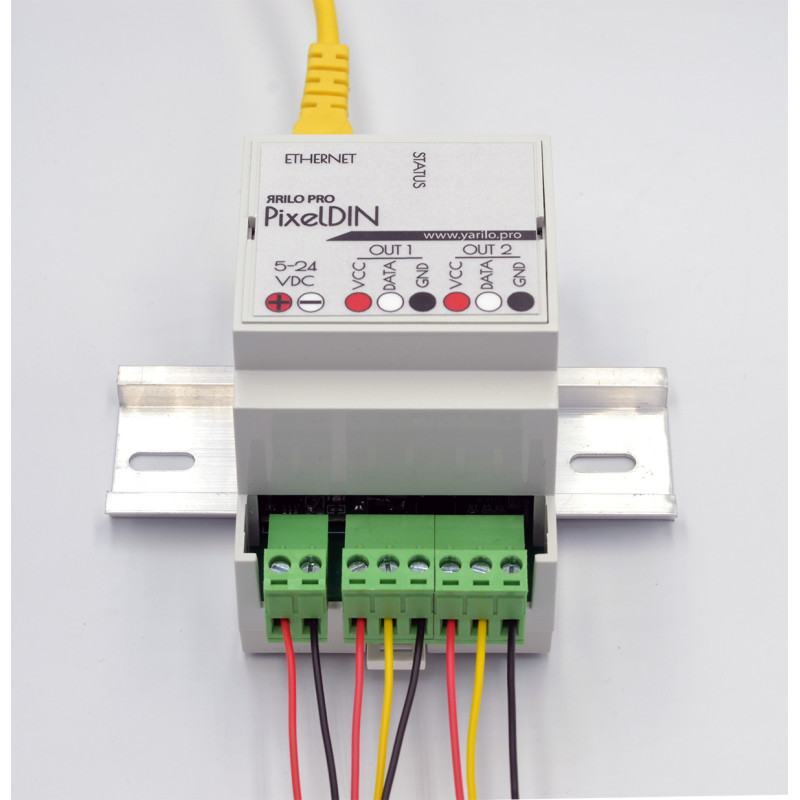

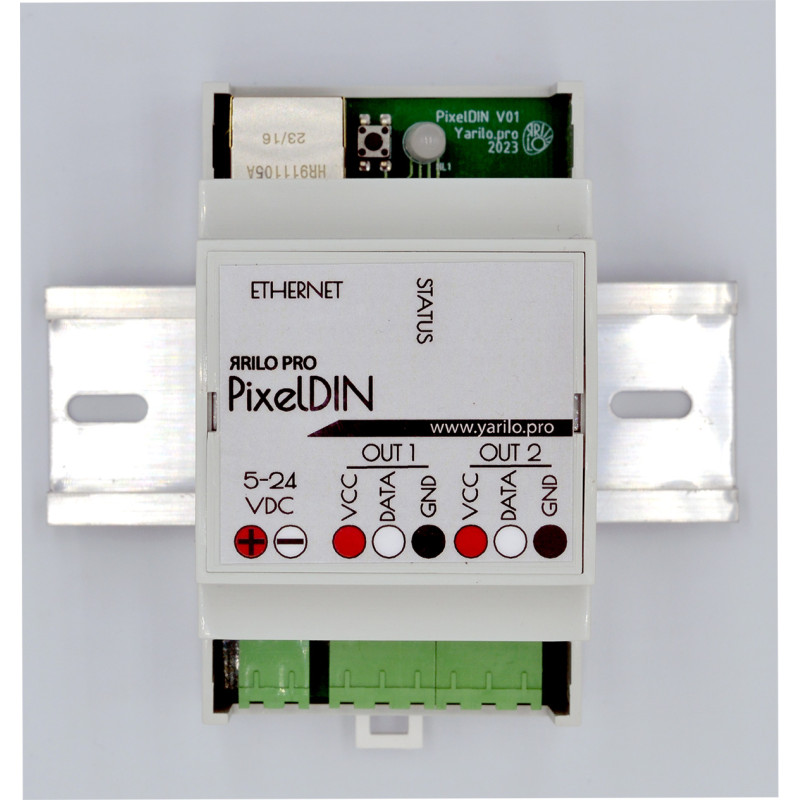

Yarilo PixelDIN

YARILO PixelDIN предназначен для управления светодиодными пиксельными лентами. Устройство подключается к локальной сети и получает данные по протоколу ArtNet. К коннектору могут быть подключены различные типы пиксельных лент (1-Wire SPI, 2-Wire SPI).

До двух независимых выходов в режиме 1-Wire SPI. До 2720 пикселей.

Встроенный web интерфейс позволят наглядно и просто установить параметры устройства и обновить встроенное ПО контроллера. Светодиодный индикатор информирует о текущем режиме работы контроллера.

Цена: 10625 руб

Скачать:
Yarilo PixelGO и Yarilo PixelDIN имеют общий файл прошивки.

Прошивка версия 0.3.8 build 4
Распаковать архив
Отключить все световые программы
Через web интерфейс зайти во вкладку Firmware Update. Выбрать файл с прошивкой (*.bin). Дождаться окончания обновления (1-1.5 минуты)
После обновления сделать сброс настроек (подержать кнопку 5 секунд пока не начнет моргать красным)
Контроллер будет будет доступен по адресу 192.168.1.170


SPI преобразователь
Yarilo PixelDIN работает как SPI-преобразователь для всех популярных чипов светодиодов c частотами до 10 МГц. Входное питание от 5 до 12В постоянного тока.

Поддерживаемые чипы светодиодов
APA102, APA104, SK6822, TM1812, TM1814, TM1829, UCS1903, UCS9812S, WS2811, WS2812, WS2812B, WS2813, WS2815 (больше пикселей в новых прошивках)

Ручная регулировка таймингов LED
Поддержка 16 Universes
До двух выходов. Каждый выход способен вывести до 1360 RGB пикселей. Суммарно 2720 пикселей.

Поддержка синхронизации
Устройство может поддерживает режимы ArtSync и Madrix® Post Sync. Так же режим автоматической синхронизации.

Удобство использования
Устройство готово к работе через пару секунд после включения. Через встроенный WEB-интерфейс настраиваются любые параметры и с легкостью обновляется прошивка.


Технические характеристики
Входное напряжение: 5-12В. Питание устройства через отдельный разъем
Защита от неправильной полярности: Да

Потребляема мощность: 3Вт

Сетевой протокол: Art-Net

Поддерживаемые пиксели: APA102, APA104, SK6822, TM1812, TM1814, TM1829, UCS1903, UCS9812S, WS2811, WS2812, WS2812B, WS2813, WS2815*

Входной порт: Ethernet RJ45

Выходной порт: 2 выхода через клеммы. Максимально 1360 RGB пикселей на выход. Всего до 2720 пикселей

Корпус: ABS-пластик

Размеры: 54x90x57 мм

Вес: 86 гр

Рабочая температура: 0-50°C

Максимальная температура окружающей среды: 40°C

IP Rating: IP20

Сертификация: EAC
