Видеомикшер, A/V микшер и блок спецэффектов WHEATSTONE Bridge

ОНА МОЖЕТ БЫТЬ ЕДИНСТВЕННОЙ… ИЛИ ОДНОЙ ИЗ МНОГИХ

Одна панель управления E-Series и устройство E-Sat могут функционировать как автономная консоль из старых добрых времен. Принимайте такой набор оборудования как консоль, разделенную на две части - фейдеры и переключатели на "консоли", а входы и выходы на установленном в стойку устройстве. Но такая комбинация может быть частью значительно более широкого мира.

Создание сложной сети аудиосигнала из взаимосвязанных модулей входов/выходов и панелей управления еще никогда не было таким легким. Эксклюзивный коммутатор Wheatnet Audio Network Switch позволяет организовать между компонентами системы простые соединения по кабелю CAT-5, с линиями для передачи 128 каналов аудио, а также логического и машинного управления. Линии используются только для передачи аудиосигнала и управления, никаких данных, связанных с пакетированным аудио. Больше никаких проблем с IP-адресацией источников.

Хотите использовать AoIP для замены звуковых карт на ваших персональных компьютерах автоматики? Нет проблем - карта ET-2001 предоставляет 32 канала потокового аудио для AoIP там, где это больше всего подходит - для разговоров с внешним миром. Передавайте и принимайте аудио по интернет-радио, поток LAN, все через защищенный шлюз в вашу сеть аудио. Драйвер Windows .wdm легко устанавливается на любой персональный компьютер и уже поддерживается большинством поставщиков автоматики.

Используем ли мы Ethernet? Вы угадали. Стандарт Ethernet позволяет соединять наше семейство аппаратных и программных контроллеров, включая новый компьютерный эмулятор удаленной консоли Glass E. Управляйте студийным оборудованием по IP удаленно или из студии в соседней комнате. IP также предоставляет средство управления системой с систем автоматики коммутации сети по времени и управления каналами консоли. Не используете автоматику? Wheatstone предоставляет автономную прикладную программу Scheduler для управления входами/выходами. И, конечно же, удаленная система администрирования позволяет исключить необходимость ночных поездок в студию для того, чтобы нажать переключатель или немного передвинуть вверх фейдер.

А как насчет возможности программирования? Массивы программируемых кнопок GP-8 и GP-16 поставляются с языком создания скриптов, который позволит вам достичь высот творчества. Выполнение логических функций, например, "ЕСЛИ студия А находится в эфире И нажат переключатель И сегодня вторник, ТО необходимо перестроить частоту кроссовера для утреннего шоу". Для пользовательской настройки переключений нет никакого ограничения.

Связь - Когда мы говорим о возможности программирования, мы должны иметь в виду, что аудиосеть создает великолепную систему внутренней связи. Программируйте коммутатор на оперативную двустороннюю связь с другими студиями (фактически, с любой точкой системы).

Мы можем, да и должны рассказывать все больше и больше о функциях и возможностях новой серии E от Wheatstone. Но, похоже, у нас закончилось место на странице! Обращайтесь к нам напрямую, чтобы получить более подробную информацию о Evolution.

КОМПОНЕНТЫ СИСТЕМЫ E-SERIES

Панель управления Е6

От 4 до 24 входных фейдеров, выход MXM Output с каждого фейдера плюс четыре дополнительные шины MXM, 4 посылки Aux Send, дополнительный встроенный эквалайзер и обработка сигнала микрофона, 99 предварительных настроек Show Preset, 4 выхода мониторов, массив программируемых кнопок.

Панель управления Е5

От 4 до 24 входных фейдеров, выход Mix Minus Output с каждого фейдера плюс четыре дополнительные шины MXM, 99 предварительных настроек Show Preset, 3 выхода мониторов, массив программируемых кнопок.

E-Sat

Сетевое устройство входов/выходов размером 2RU, допускает использование входов/выходов E Series:

AI-NC4 - Карта на 4 стереофонических (8 монофонических) аналоговых линейных входа.

AO-NC4 - Карта на 4 стереофонических (8 монофонических) аналоговых линейных выхода.

DI-NC4 - Карта на 4 входа AES.

DO-NC4 - Карта на 4 выхода AES.

LIO-NC - 12-портовая универсальная логическая карта

Емкость корзины: 4 карты входов, 4 карты выходов, 2 логических карты.

MicroSat

Сетевое устройство входов/выходов размером 1RU, допускает использование входов/выходов E Series:

Емкость корзины: 2 карты входов, 2 карты выходов, 6 фиксированных логических портов.

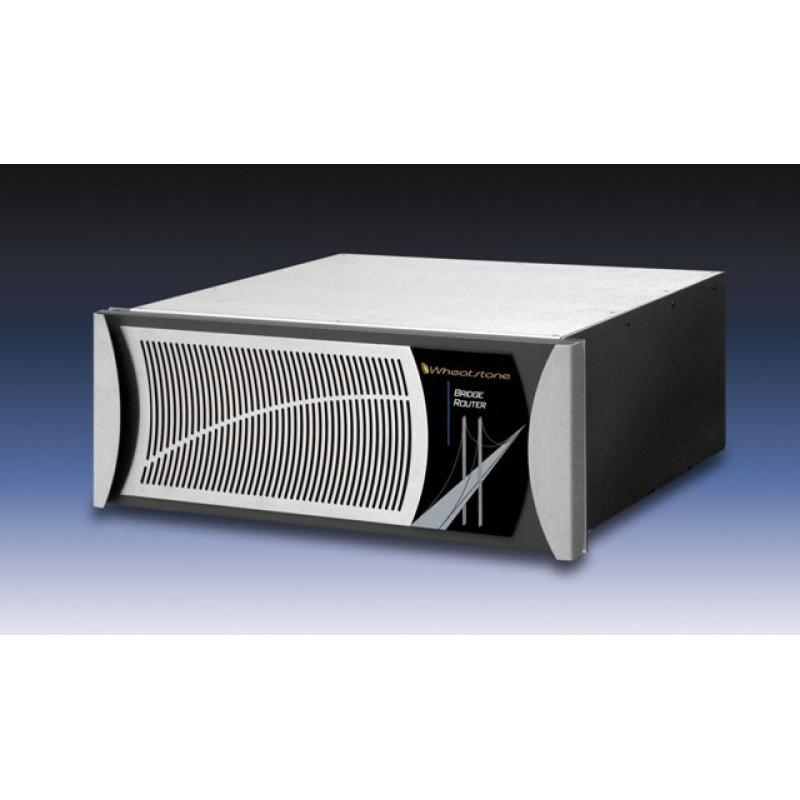

BRIDGE Satellite

Сетевое устройство входов/выходов размером 4RU, допускает использование входов/выходов Bridge Series:

ADI-2001 - Карта на 8 стереофонических (16 монофонических) аналоговых входов.

AO-2001 - Карта на 8 стереофонических (16 монофонических) аналоговых выходов.

AES-2024/8 - Карта на 8 входов AES.

AES-2024/16 - Карта на 16 входов AES.

DO-2016/8 - Карта на 8 выходов AES.

DO-2016/16 - Карта на 16 выходов AES.

MIC-2001 - Карта на 8 входов микрофонного уровня

LIO-2001 - 24-портовая логическая карта GPI

Емкость корзины: 9 универсальных слотов, плюс сетевая карта.

Bridge I/O

Сетевое устройство входов/выходов размером 4RU, допускает использование входов/выходов Bridge Series, плюс ET-2001 (карта входов/выходов AoIP 16x16).

Емкость корзины: 9 универсальных слотов, плюс сетевая карта.

E-Net

Сетевой коммутатор аудиосигналов E Series, 16, 32 или 48 портов.

Glass E

Приложение Windows для интерфейса удаленной консоли. Полноэкранное управление всеми функциями панели управления E Series.

GPC Turret

Настольное устройство, допускающее установку:

GP-3 - панель наушников с микрофонным ключом

GP-4 - Панель дистанционного управления микрофоном с ON/OFF/COUGH/TB

GP-8P - Массив программируемых кнопок (8 переключателей), протокол Ethernet

GP-16P - Массив программируемых кнопок (16 переключателей), протокол Ethernet

BK-3 - Пустая панель

Карта AoIP ET-2001

Карта потокового аудио по IP (AoIP) 16х16, поставляется с драйвером Windows для Wheatstone.

Контроллеры аппаратных входов/выходов

Полная линейка панелей дистанционного управления с соединением по Ethernet:

XYE-R - Один контроллер XY

XYE-RD - Двойной контроллер XY

HBX-8R - Контроллер X с 8 предварительными настройками

HBX-8RD - Двойной контроллер X с 8 предварительными настройками

HBX-16R - Контроллер X с 16 предварительными настройками

LCX-12R - Контроллер X "Smart Button", 12 переключателей
