Микрофонные сплиттеры ARX NET SPLIT

ARX NET SPLIT - Линейный сплиттер

ARX ​​NetSplit - это уникальный аналоговый сплиттер Dante, который переключается в один из двух режимов:

• В режиме Dante он извлекает 2 канала цифрового звука из сети через вход Ethernet aRJ45 и разделяет их на 2 канала с разветвителем 1: 4.
• В аналоговом режиме он может принимать 2 канала аналогового аудио и разделять их на 2 канала с разветвителем 1: 4.

Режимы работы NetSplit можно переключать между:

• Вход Dante на аналоговый выход 2 канала 1: 4 Splitter,
• или Аналоговый вход на аналоговый выход 2 канала 1: 4 Splitter

NetSplit может принимать аудиоканалы из сети Dante и обеспечивать студийное качество звука с низкой задержкой через сбалансированные выходные разъемы XLR для аналогового аудиооборудования.

Таким образом, любой звук, доступный в сети, может быть направлен через NetSplit на усилитель, активный динамик (и), микшерный пульт, процессор цифровых сигналов и многие другие аналоговые аудиоустройства.

Характеристики входных и аналоговых выходов Dante:

Согласно аналоговому режиму (см. Ниже) за исключением:

• Уровень выходного сигнала + 10 дБ максимум
• Частотная характеристика 20 Гц - 20 кГц + - .5 дБ
• Динамический диапазон <100 дБ
• Сигнал к шуму <100 дБ
• THD <0,01% при + 4 дБн
• Частота дискретизации 44,1 кГц, 48 кГц (по умолчанию), 96 кГц
• Битовая глубина 24 бита
• Скорость сети 100 Мбит / с
• Потребляемая мощность 2 Вт макс.
• Power over Ethernet, класс 1, совместимый с 802.3af POE PD

Характеристики аналогового входа и выхода:

• Импеданс входного сигнала 44 кОм сбалансированный, 22 кОм несбалансированный
• Запас по входу + 21дБ
• Уровень выходного сигнала + 26 дБ
• Выходной сигнал / шум (усиление единицы) -95дБ невзвешенное -101дБ взвешенное
• Выходное сопротивление 150 Ом сбалансировано, 75 Ом несбалансировано
• Динамический диапазон 121дБ
• Частотная характеристика 20 Гц-20 кГц-5 дБ
• Искажение (@ единичное усиление)
• 100 Гц .0035%
• 1 кГц. 0033%
• 10 кГц .0037%
• Тип входного разъема Женский XLR плюс Мужской XLR
• Тип Выходного Соединителя Вилка XLR

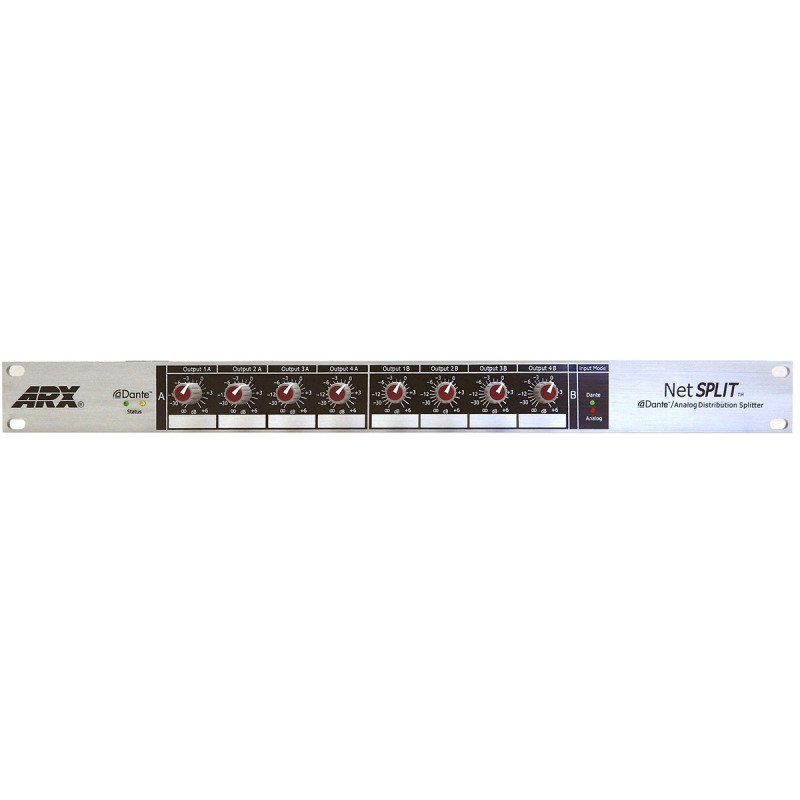

Элементы управления на передней панели

• Индивидуальные регуляторы уровня для всех 8 выходов Split
• Светодиодные индикаторы состояния и состояния Dante
• Панель маркеров для маркировки разделенных назначений

Задняя панель

• RJ45 Ethernet вход
• Переключатель для Dante или аналогового входа
• Сбалансированные входы и выходы, на сбалансированных разъемах XLR
• Входной разъем переменного тока, с переключателем напряжения и предохранителем

ПРЕДУПРЕЖДЕНИЕ. При использовании инжектора PoE (power over ethernet) он должен быть совместим с классом 1 802.3af POE PD.
Использование несовместимого инжектора PoE может привести к повреждению устройства и аннулированию гарантии.

Мощность переменного тока

Питание переменного тока относится к конкретной зоне от 100 до 120 В или от 220 до 240 В и подключается к устройству через съемный провод питания и стандартный 3-контактный разъем IEC со встроенным предохранителем.

Срок гарантийного обслуживания - 1 год
